Hundkoja

Ett eget hus till hunden
hundkoja

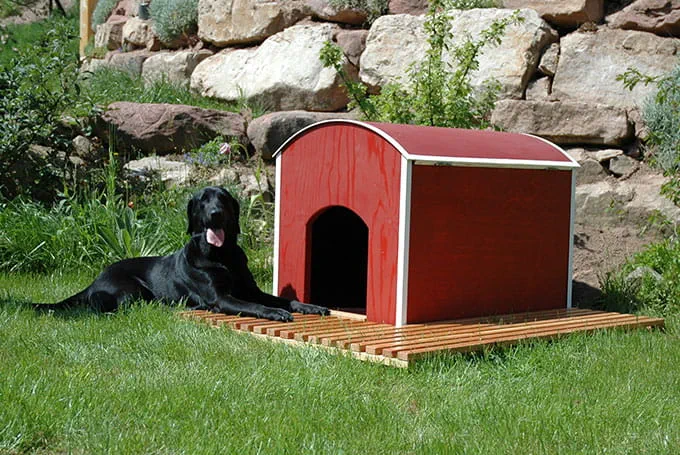

Alla djur behöver ett ställe där de har sitt revir och en håla eller ett hus att bo i. Vår bygganvisning handlar om en av de mer moderna varianterna av ett sådant. För att hunden ska må bra måste den ha en egen plats där den kan dra sig undan och gnaga på ben, ha sina leksaker eller bara koppla av i lugn och ro. För att skapa en sådan plats har vi ritat en hundkoja med dubbla väggar och isolering så att den ska vara varm även när det är kallt ute. Måtten på kojan är avsedda för en hund i labradorstorlek, men det är enkelt att anpassa dem till mindre eller större hundar. Byggandet blir ett litet familjeprojekt. För de flesta arbeten är det bra att ha fler händer som hjälper till. Med lite tålamod kan även du som inte är så van att bygga göra din hund glad med ett nytt hus.

    Nödvändigt material

    Bottenplatta
    • Position 1*: 1 x; Undersida Längd: 966; Bredd: 656; Tjocklek: 4; Betoplan
    • Position 2: 1 x; Ovansida; 900 x 590 x 4; Betoplan
    • Position 3: 2 x; Längsgående list 900 x 35 x 4; gran; Betoplan
    • Position 4: 3 x; Tvärlist 520 x 35 x 20; lärk
    • Position 5: 1 x; Tröskel; 320 x 33 x 24; lärk

    Fram-/bakstycke

    • Position 6: 2 x; Utsida; 695 x 638 x 9; BFU 100
    • Position 7: 2 x; Insida 695 x 590 x 4; Betoplan
    • Position 8: 4 x; Sidolist; ca 590 x 35 x 20; lärk
    • Position 9: 4 x; Övre båglist: ca 350 x 35 x 20; lärk
    • Position 10: 2 x; Dörrsidolist; 325 x 35 x 20; lärk
    • Position 11: 2 x; Dörrbåglist; ca 210 x 35 x 20; lärk

    Sidoväggar

    • Position 12: 2 x; Utsida; 966 x 551 x 9; BFU 100
    • Position 13: 2 x; Insida; 948 x 551 x 4; Betoplan
    • Position 14: 4 x Längsgående list; 448 x 35 x 20; lärk
    • Position 15: 6 x; Tvärlist; 481 x 35 x 20; lärk

    Tak

    • Position 16: 1 x; Ovansida; 990 x 760 x 4; BFU 100
    • Position 17: 1 x; Undersida; 900 x 670 x 4; Betoplan
    • Position 18: 3 x; Takbjälke; 635 x 140 x 18; Betoplan
    • Position 19: 2 x; Taklist; 900 x 35 x 30; lärk

    Beslag

    • Position 20: 4 x; Hörnlist vit; 590 x 25/25 x 2; plast
    • Position 21: 4 x; Delbart gångjärn, förzinkat

    Trall (anpassa mått individuellt)

    • Position 22: 4 x; Bärande balk; 1450 x 50 x 60; lärk
    • Position 23: 8 x; Spjäla lång; 1650 x 80 x 20; lärk
    • Position 24: 7 x; Spjäla kort; 650 x 80 x 20; lärk
     Alla mått i mm
    * Position på skissen

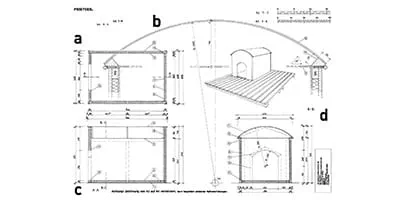

    Byggskiss

    Planritning och snitt M 1:4
    Takdetalj M 1:1
    a: planritning
    b: takdetalj
    c: genomskärning A-A
    d: genomskärning B-B

    För nedladdning
    Maskiner
    Tillbehör

    Ytterligare verktyg:



    • Syl
    • Pensel
    • Tejp
    • Patronspruta
    • Handsåg



    Tillvägagångssätt

    Din hundkoja steg för steg
    • Steg 1

      Såga till plywoodskivorna enligt uppgifterna i materiallistan. Om du vill såga till skivorna själv är det enklast att lägga reglar som underlag på golvet och sedan såga skivorna med en sänksåg och en styrskena. Det har visat sig att det fungerar bäst om man börjar med att bygga de båda sidoväggarna

      +
    • Steg 2

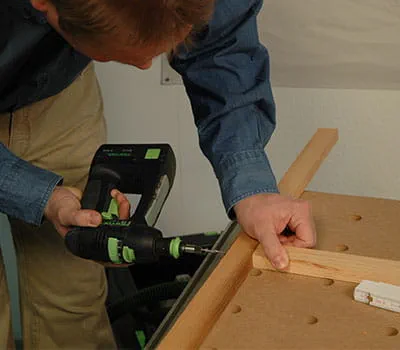

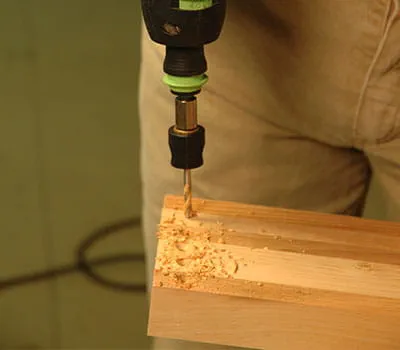

      och golvet. Kapa reglarna (pos. 3, 4, 8, 14, 15) till angivet mått. Om du bara har andra dimensioner kan anpassa dem till det nödvändiga måttet med en bordssåg. Markera borrhålens positioner på reglarna innan du borrar hålen. Skruva sedan ihop de enskilda ramarna till underkonstruktionen (skruvstorlek 4,5 x 80 mm).

      +
    • Steg 3

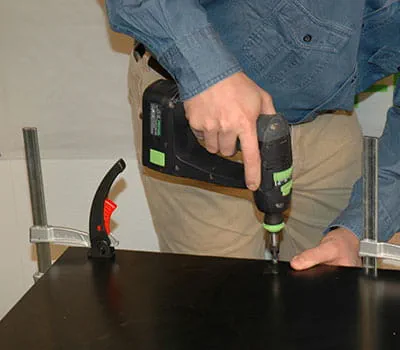

      När ramarna i underkonstruktionen är ihopskruvade lägger du på de inre beklädnaderna (pos. 2, 7, 13). Fixera skivorna med tvingar och borra hål för skruvarna. Skruva fast skivorna på underkonstruktionen med Spax (3,5 x 20 mm).

      +
    • Steg 4

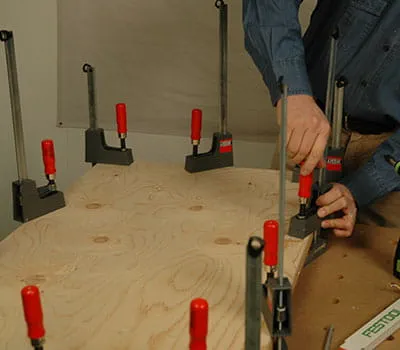

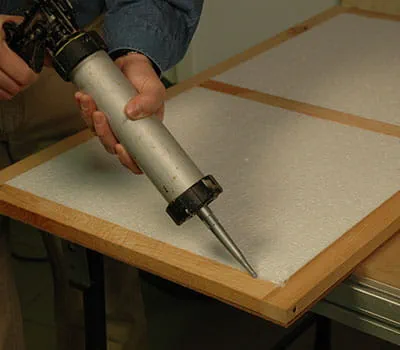

      När alla innerskivor och bottenplattan (pos. 1) är ihopskruvade skär du till styroporisoleringen och lägger i skivorna i fälten. Markera underkonstruktionens positioner på ytterbeklädnaderna (pos. 6, 12). De limmas fast på resten av väggen (PU‑lim). Spänn ihop de enskilda väggdelarna med tvingar.

      +
    • Steg 5

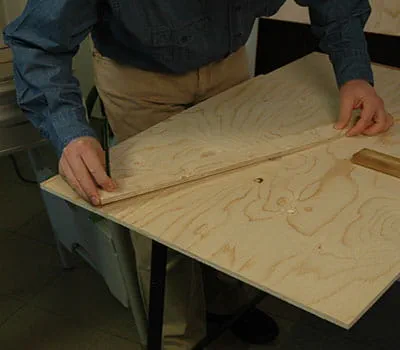

      Markera radiens mittpunkt för takets och dörrens rundning på gavelns ytterbeklädnad. Gör en enkel cirkel av en plywoodbräda (borra ett hål för blyertspennan i ena änden, mät radien från pennans spets bakåt och borra ett hål D = 3,5). Skruva fast cirkeln på den markerade mittpunkten genom detta hål.

      +
    • Steg 6

      Nu kan du markera takets rundning och sedan ytterdörrens rundning. Såga ut de båda rundningarna med en sticksåg (kurvsågblad) och överför sedan den övre bågen till den bakre gavelväggen. Såga sedan även runt denna med sticksågen. Bågen kan också överföras direkt från 1:1-ritningen.

      +
    • Steg 7

      Spänn ihop de båda gavlarna och slipa den övre bågen med grovt slippapper. Har du en handöverfräs med kopierring kan du också fräsa gavelväggarnas rundningar. Markera underkonstruktionens positioner på gavelsidorna (pos. 10, 11).

      +
    • Steg 8

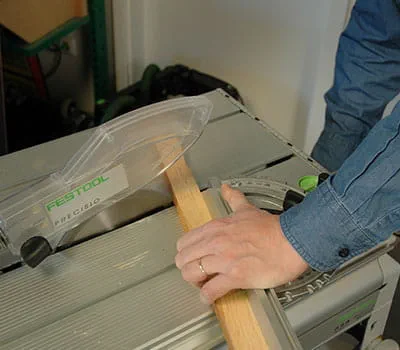

      Det är viktigt att spjälorna sticker ut så pass mycket utvändigt att en sluten överkant uppstår när du senare sågar den runda konturen. Använd en vinkelmätare och mät det exakta gradtalet som listerna måste kapas med. Ställ in kapsågens vinkel och kapa den första sidan av listerna.

      +
    • Steg 9

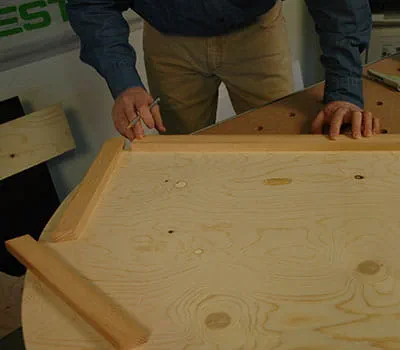

      Lägg de tillsågade listerna på positionerna du markerade tidigare, markera den exakta längden och kapa.

      +
    • Steg 10

      Limma nu fast listerna del för del på gavelbrädan. Listerna på den främre gavelbrädan fästs på samma sätt. Anpassa även listerna till dörren och limma fast dem. I nästa steg passar du in styroporskivorna och anpassar den inre beklädnaden.

      +
    • Steg 11

      När de båda gavelväggarna är helt ihopmonterade kapar du den inre beklädnaden och underkonstruktionen utmed rundningarna med sticksågen . Lägg gavelsidorna på takkonstruktionens takbjälkar (pos. 18) och överför den övre rundningen. Såga ur takbjälkarna med sticksågen.

      +
    • Steg 12

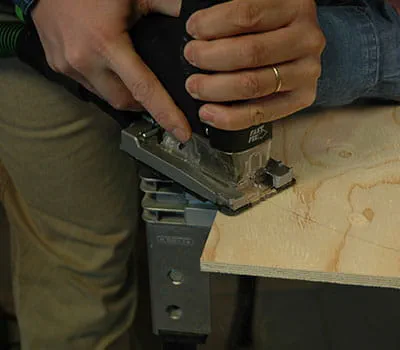

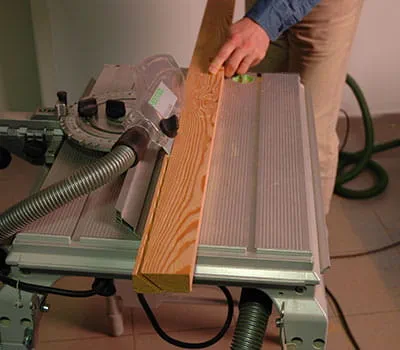

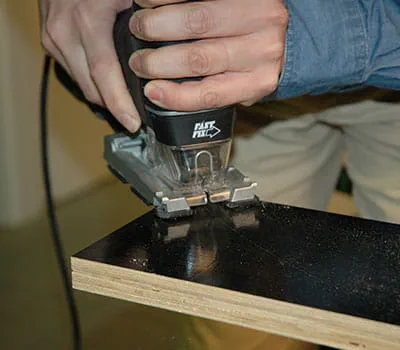

      Ställ in sticksågens pendelrörelse på läge 1 för att få en exakt snittkant. Såga till takets avslutningslister snett utmed hela längden med bordssågen. Vid längdsnitt i massivt trä måste en grov sågklinga användas. Kapa listerna med bordssågen.

      +
    • Steg 13

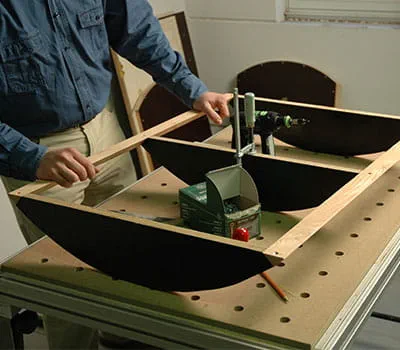

      Markera avslutningslisternas bredd på takbjälkarna och kapa hörnen med bordssågen. Markera monteringshålen för skruvarna mellan avslutningslisterna och ribborna och borra hålen (D = 4 mm). Skruva ihop bjälkarna och avslutningslisterna med varandra. Limma ihop takbjälkarna och takets ytterbeklädnad med varandra.

      +
    • Steg 14

      För lättare få en exakt position senare är det viktigt att du markerar takutsprånget. Här har vi limmat med PU‑lim igen. Man måste vara två för det här arbetsmomentet. Det blir bäst om man går igenom hela proceduren ”torrt” (utan lim) först. Applicera limmet på takbjälkarna och fixera beklädnaden på den ena ytterkanten.

      +
    • Steg 15

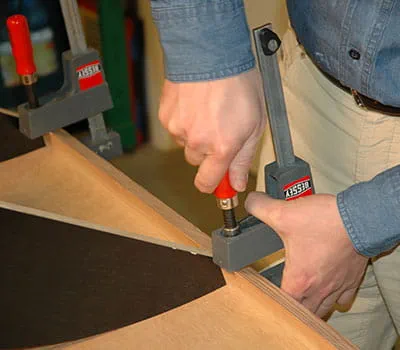

      Rulla på underkonstruktionen med tryck på beklädnaden och fixera den med tvingar, först i mitten och sedan på den andra avslutningslisten. Använd så många tvingar som möjligt för att få ett bra resultat. Om det fortfarande syns mellanrum när limmet har torkat ska de tätas med silikon på insidan av taket.

      +
    • Steg 16

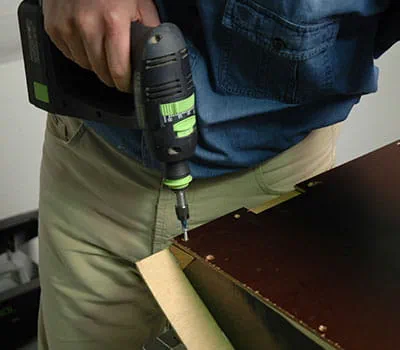

      Markera gångjärnens positioner på takets inre beklädnad (pos. 17) och använd sticksågen för att såga ut ursparningarna där gångjärnen ska sjunka ner i ytan. Skruva sedan fast innerbeklädnaden på taket. Borra monteringshålen (D = 4,5 mm) mellan de enskilda väggarna och skruva ihop kojan.

      +
    • Steg 17

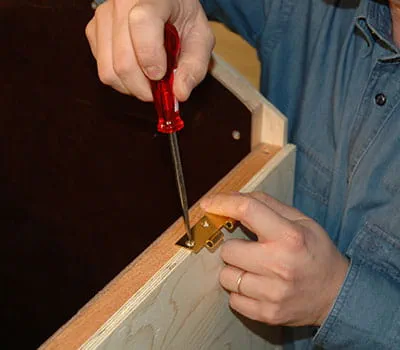

      Nu när taket har lagts på och riktats in markerar du gångjärnens position. Markera väggens utsida på underkanten av gångjärnens underkant med en syl. Ta av taket igen och skruva fast gångjärnen. Nu kan du montera ihop hela kojan och efterslipa alla kanter och hörn. Ta isär kojan igen och slipa alla utvändiga ytor med en excenterslip.

      +
    • Steg 18

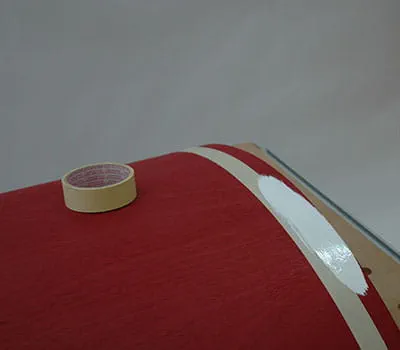

      Finslipa med P 180. Måla ytorna och bestäm själv om du vill använda vattenfast lasyr eller lack. Följ bearbetningsinstruktionerna från tillverkaren! Kapa till plastvinklarna, som ska fästas med PU‑lim (Pattex X‑PERT) på kojans hörn, med en fin såg. Använd tejp för att fixera. Maskera takets främre kant och måla kanten vit.

      +

    Limtips

    Polyuretanlim (PU‑lim) är lämpligt eftersom det är mycket väderbeständigt och passar bra att använda utomhus. Man kan köpa det på tub, i patron (som silikon) eller flaska. Det kan användas för att limma trä på trä, trä på plast, trä på metall, trä på betong och mycket mer. Det är viktigt att en av de båda limytorna är absorberande. PU‑lim behöver fukt för att härda, och därför lämpar det sig också för att limma fuktigt trä.
