Noter/urtag med KAPEX KS 120

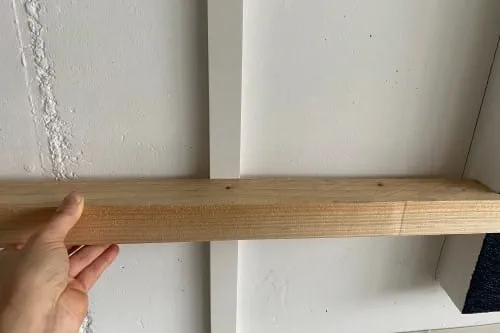

Det är inte helt sällan som man ibland behöver göra urtag eller noter i ramdelar, läktbrädor, golvlister eller liknande för att exempelvis dölja elkablar och värmerör. I det här användningsexemplet beskriver vi hur man gör urtag eller noter i en del av en ram med kapsågen KAPEX KS 120.

    Förbereda/ställa in

    • Första stegen

      Innan du börjar arbeta, måste du först göra detta:

      +

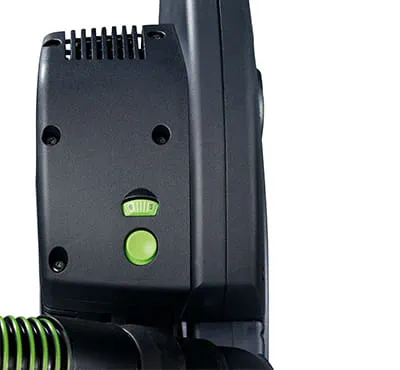

      Ställa in varvtalsregleringen

    Tillvägagångssätt

    • Markera notens position

      +

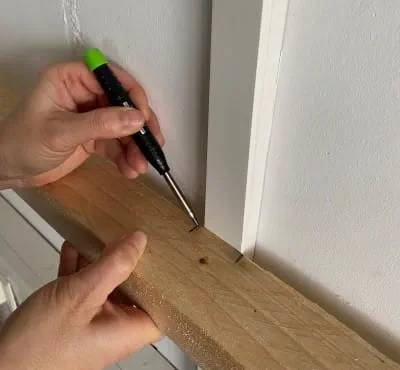

      Markera notens position

    • Mäta notdjupet

      +

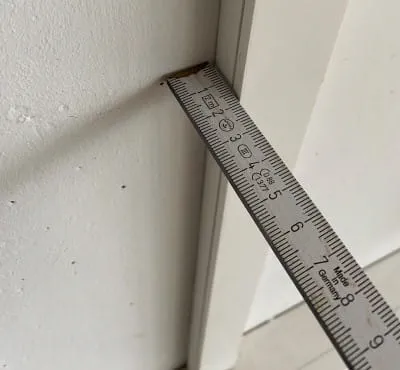

      Mäta notdjupet

    • Markera för urtaget

      +

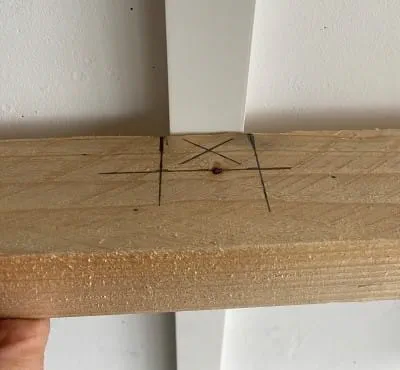

      Markera för urtaget

    • Lägga arbetsobjektet på KAPEX bord

      OBS!: För att kunna göra hela urtaget på ramdelen, måste du lägga en träbit (t.ex. en ramdel på 6x6 cm) bakom.

      +

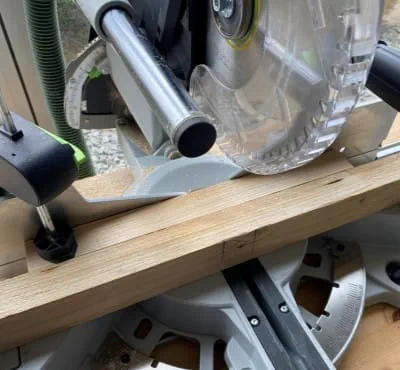

      Lägga arbetsobjektet på KAPEX bord

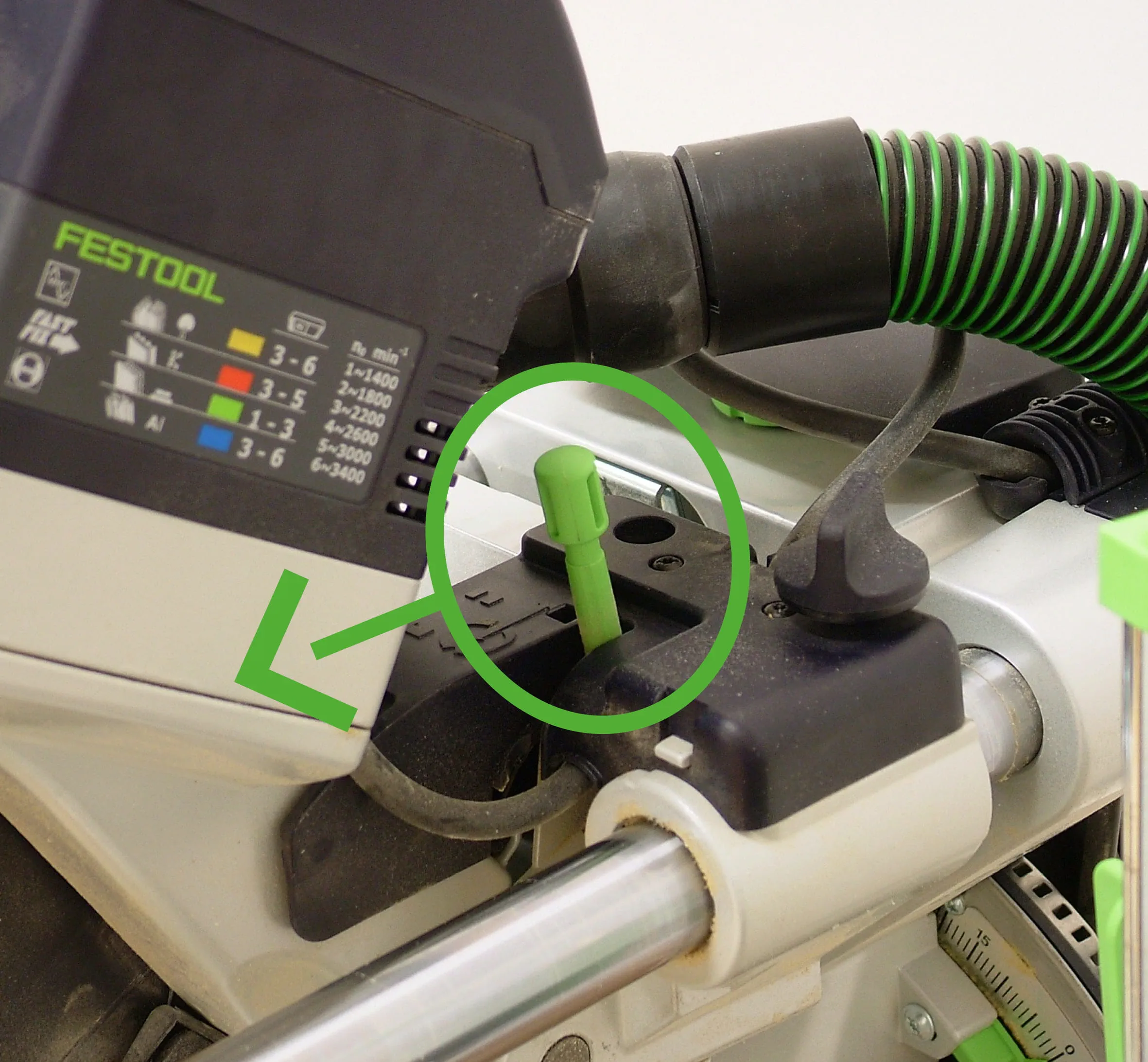

    • Ställa in begränsningen av kapdjupet 1/4

      Sågens vertikala svängområde ställs in med den steglöst inställbara begränsningen av kapdjupet. På så sätt kan du fräsa noter eller platta av arbetsobjekt.
      - Ställ maskinen i arbetsläge
      - Vrid ner spaken för begränsning av kapdjupet tills den spärras.

      +
      Ställa in begränsningen av kapdjupet

    • Ställa in begränsningen av kapdjupet 2/4

      • Ställ in notdjupet genom att vrida på spaken.

      +
      Ställa in begränsningen av kapdjupet

    • Ställa in begränsningen av kapdjupet 3/4

      +
      Ställa in begränsningen av kapdjupet

    • Ställa in begränsningen av kapdjupet 4/4

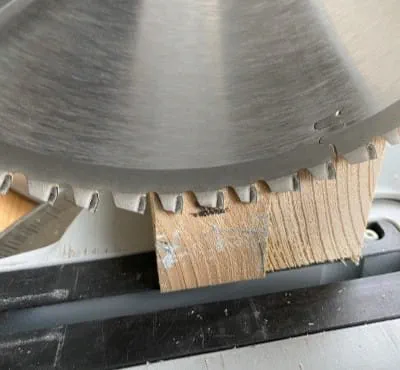

      OBS! Gör ett testsnitt i en träbit för att vid behov kunna justera notdjupet genom att vrida på kapdjupsinställningen.

      +
      Ställ in begränsningen av kapdjupet:

    • Lossa klämman för draganordningen

      +

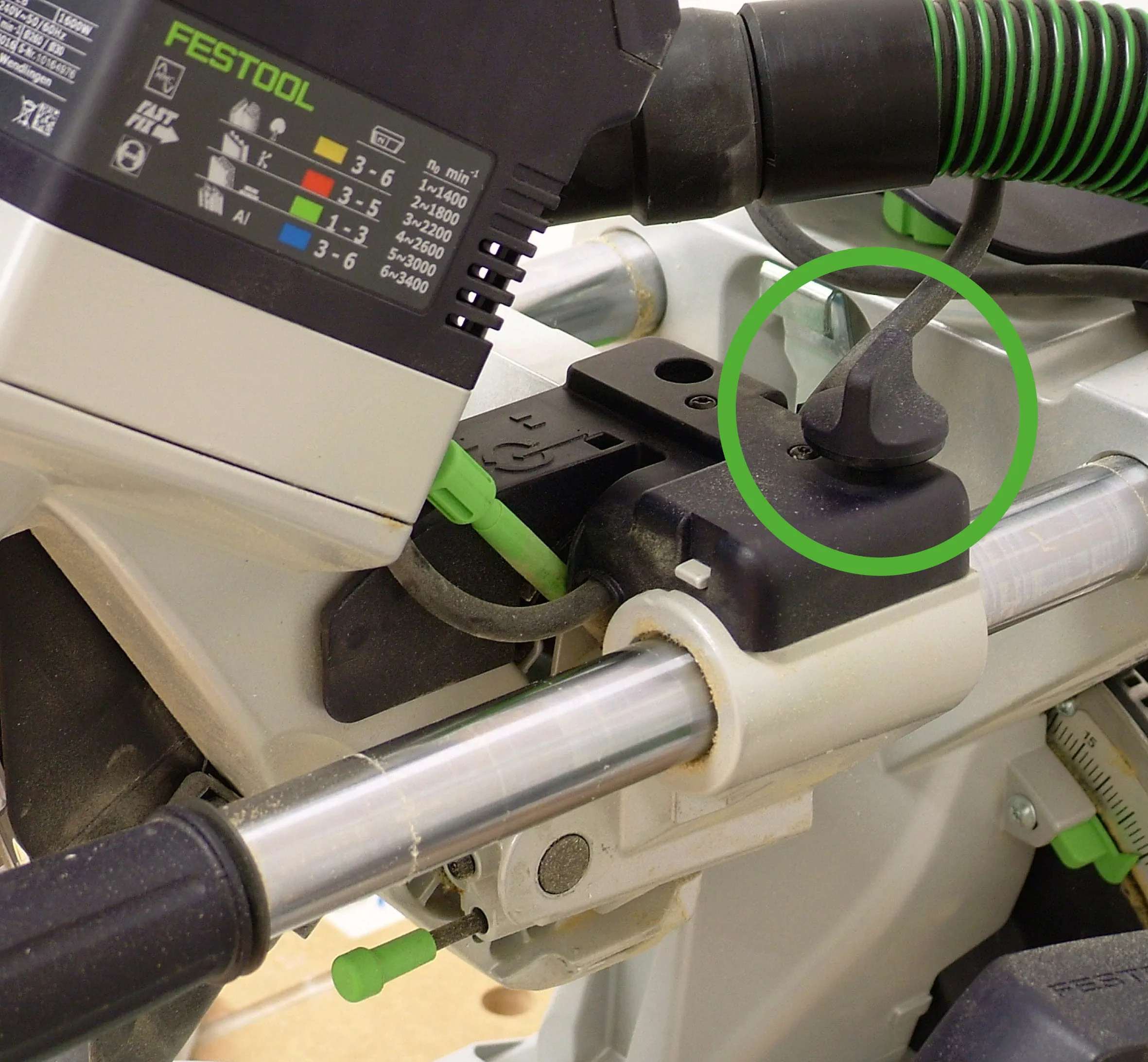

      Lossa klämman för draganordningen

    • Koppla till lasern

      Koppla till lasern på KAPEX KS 120 och lägg arbetsobjektet på markeringen.

      +
      Koppla till lasern

    • Koppla till KAPEX och såga snittet 1/2

      Förskjut arbetsobjektet en sågbredd och såga igen.

      +
      Koppla till KAPEX och såga snittet

    • Koppla till KAPEX och såga snittet 2/2

      Upprepa proceduren tills det markerade området är helt ursågat

      +
      Koppla till KAPEX och såga snittet

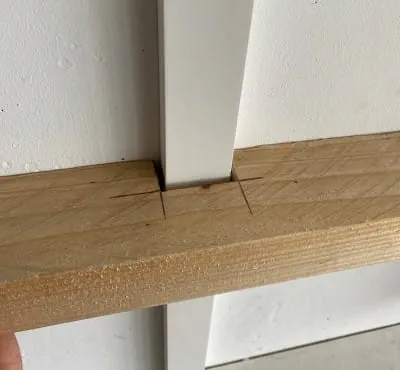

    • När arbetet är avslutat kan den sågade ramdelen monteras

      +
      När arbetet är avslutat kan den sågade ramdelen monteras
