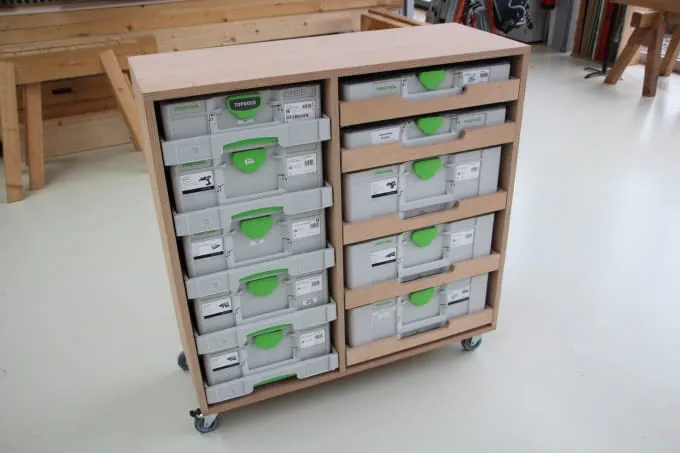

Bygga ett Systainer-skåp av trä / Festool Cabinet

När skivan har sågats till är det dags att såga alla brädor som behövs till stomdelarna med hjälp av parallellanslaget och styrskenan (här gör vi 40 cm breda brädor för stommens sidor, skiljevägg, underdel och överdel).

När man har sågat till brädorna på bredden ska de nu kapas till rätt längd med hjälp av vinkelanslaget med monterad förlängare. Tips: Med det gröna splitterskyddet blir snitten splitterfria på båda sidor.

I det här steget fräser man skiljeväggen för fogen mellan skiljeväggen och under- resp. överdelen. Rikta in fräsen mot skivans kant med anslagsspärrarna. Fräs i mitten genom att lägga an mot en axelmarkering. Gör likadant i båda ändar.

Fräs i skivans kanter med hjälp av vinkelanslaget. Dels går det då lättare att styra fräsen säkert, dels kan även Domino-fräsens rörliga positioneringsdelar eller vinkelanslaget användas för att lägga an.

Sidorna och skiljeväggen ska ha hålrader så att lådbeslagen kan monteras flexibelt. Hålradernas position beror på vilka utdrag som används och framgår av monteringsanvisningen. I det här användningsexemplet använder vi utdragen SYS-AZ för Systainrar i storlek M och för Systainrar i storlek L ett utdrag från Blum i kombination med en låda vi bygger själva. I vårt fall kan båda utdragen monteras med samma hålradspositioner.

Här placeras främre hålraden så att avståndet till framkanten är 58 mm. Först riktas styrskenan in mot kanten med de inställda anslagen. Längdanslaget (LA-LR 32 FS) ställs in på 9,5 mm. När styrskenan har riktats in måste den fixeras med skruvtvingar.

När styrskenan är inriktad och fixerad kan man fräsa hålraderna. Hålen i skiljeväggen ska vara genomgående, därför använder vi en HW-pluggborr Ø 5 mm med takformad spets så att träet inte splittras så mycket. Vid behov kan man lägga en spillbit under för att undvika splitter. För hålraderna i sidodelarna måste fräsdjupet ställas in motsvarande (här 13 mm) . Här ska hålen inte vara genomgående!

I det här exemplet gör vi de bakre hålraderna med ett avstånd på 224 mm till den främre hålraden. Därför riktar vi in styrskenan in mot framkanten med parallellanslagen. Då måste vi först ha rätt inställning för parallellanslagen. Här har vi markerat inställningen med blyertsstreck. Avståndet för bakre hålraden måste alltid placeras så att det passar till beslagen. Borra hålraderna i alla delar efter inriktningen.

Bakstycket gör stommen stabilare och behövs för att den ska få korrekt inriktning. I det här exemplet ska bakstycket monteras i ett spår i sidodelarna, underdelen och överdelen. Välj ett frässtål som passar för bakstyckets tjocklek och sätt i det i handöverfräsen. Ställ in parallellanslaget på ett lämpligt mått en gång för att kunna fräsa spåret effektivt i alla delar.

Alla andra ytor ska också slipas innan delarna monteras. Vi använde excenterslipen ETS EC 150 till detta. Delarna fixeras snabbt och enkelt med MFT-systemtillbehören. Ytbehandla eventuellt också.

Stommen, som består av underdel, överdel, sidor, skiljevägg och bakstycke, förbereds för monteringen. Applicera först lim på Domino-brickorna och ytorna som ska limmas. Sätt sedan ihop delarna och spänn med skruvtvingar.

Stommen ska utrustas med lådor. I vänstra delen ska vi montera Systainer-utdrag (SYS-AZ) för Systainrar i storlek M. I högra delen ska Systainrar i storlek L förvaras. För dem gör vi lådor som beskrivs i arbetsmomenten nedan. Såga först till lådornas botten, sidor, framstycke och bakstycke grovt. De exakta måtten beror på vilka beslag som används. Den här första sågningen kan till exempel göras med en sänksåg. I ett senare arbetsmoment sågas smalare brädor med en bordssåg.

Botten (här 5 mm plywood) ska sitta i spår i lådans framstycke och sidostycken. Spåren sågas med bordssåg. Därför tar vi av utsugskåpan, trycker ner klyvkniven (för spårsnitt) och monterar ett lämpligt skydd, t.ex.: CSC SYS 50 Quick Guide - Blade cover. Här är spårets bredd 5 mm (bottens tjocklek). Man sågar spårets bredd genom att göra flera snitt (6 mm sågdjup) och justera parallellanslaget lite efter varje snitt tills spåret har rätt bredd.

Genom att förskjuta parallellanslaget efter första snittet gör man ett spår med lämplig bredd. Med fininställningen på parallellanslaget på CS 50 kan anslaget justeras snabbt och lätt. Såga de långa brädorna först. Sedan tillverkas de enskilda delarna av dem i efterhand.

Sidorna, bakstycket och framstycket fogas ihop med 5 mm Domino-brickor. Gör en mall av restbitar. Delarna måste fixeras! Med en mall är det enklare att lägga an och fixera arbetsobjektet samtidigt. Arbetet blir effektivare.

Framstyckena ska ha ett urtag så att man kan komma åt handtaget på Systainerns framsida. Vi använder en frässchablon av restbitar. Där kan framstyckena spännas fast för fräsningen. Handöverfräsen utrustas med en kopierring och en spiralnotfräs. Här: kopierring d = 17 mm; fräs d = 10 mm

Skjut in botten från baksidan och skruva fast den i bakstycket. Kontrollera lådans vinklar noga. Förborra och försänk (här med 4 mm) innan du skruvar. Montera de beslagsdelar som behövs beroende på vilket slags lådbeslag som används.
