Stabil, löstagbar eller limmad DOMINO-förbindning

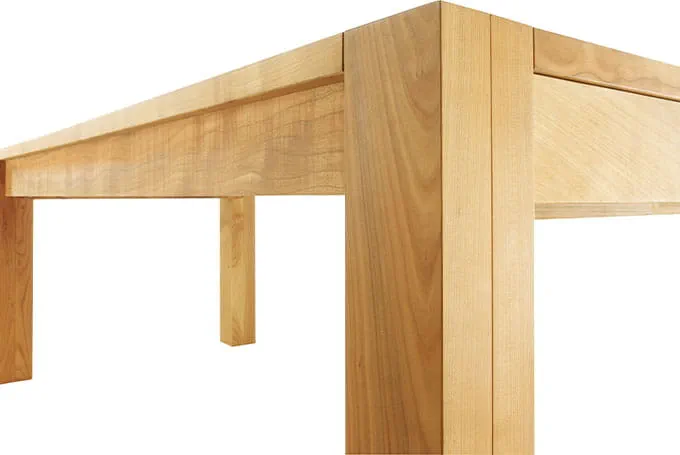

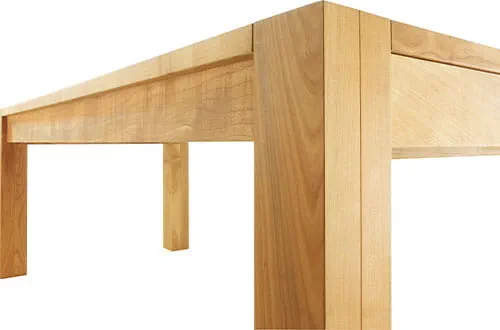

Bordshörn
De löstagbara hörnförbindningarna med genomgående hörnstolpar ger ännu större flexibilitet för stora, massiva arbetsobjekt, som bord och sängar. Tack vare dem kan möbeldelarna snabbt och enkelt tas isär igen så att möbeln kan transporteras lättare. Man gör i princip likadant oavsett om DOMINO-förbindningarna ska limmas permanent eller gå att ta isär.

    Beskrivning

    Med DOMINO-systemet är det mycket enkelt att göra stabila, limmade tappförbindningar. Men ofta måste möblerna konstrueras så att de kan tas isär för att det exempelvis ska gå att ta upp en säng i en trappuppgång. Just för detta har Festool utvecklat stabila möbelförbindningar som kan bearbetas med DOMINO XL. Dessa förbindningar bearbetas på i stort sett samma sätt som de fasta, limmade DOMINO-brickorna och monteras enkelt genom den långa fäst- och åtdragningssträckan. I detta exempel förklarar vi hur man gör en stolpe för ett bordsben eller en säng.
    Säng

    Maskiner/tillbehör

    Alternativa maskiner

    Förbereda/ställa in

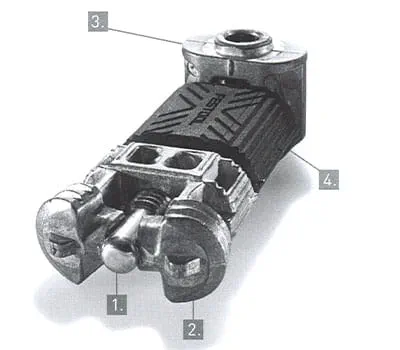

    • För löstagbara hörnförbindningar behöver du följande komponenter från DOMINO förbindningsbeslag:

      1. Förankringsbult
      2. Expander med självindragning – för säkert fäste i arbetsobjektet
      3. Tvärförankring inklusive spännskruv
      4. Brickclips, kläms fast runt dubbel- eller förankringsbulten. Ingår i leveransen av dubbel- och förankringsbultar.

      +
      Löstagbar hörnförbindning

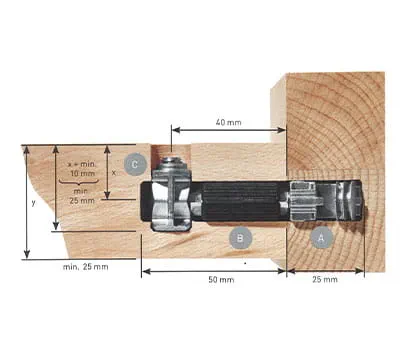

    • Mått för infräsning av DOMINO hörnförbindningar:

      Alla fräsningar görs med den smala hålbredden.

      Fräsning A: fräsdjup 25 mm; Klaffhöjd ca 1/2 arbetsobjektets tjocklek + ev. indrag

      Fräsning B: fräsdjup 50 mm; Klaffhöjd ca 1/2 arbetsobjektets tjocklek

      Fräsning C: fräsdjup = x + min 10 mm (min 25 mm); Klaffhöjd 40 mm



      +
      Mått för infräsning

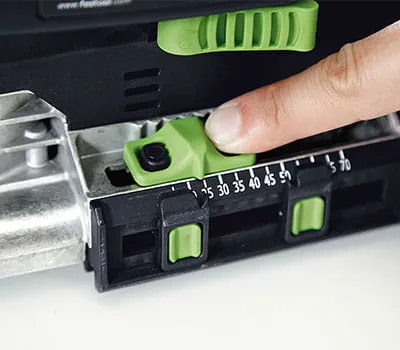

    • Ställ in fräsdjupet på 25 mm – ställ då markörerna på 25 mm och 50 mm.

      +
      Ställa in fräsdjupet

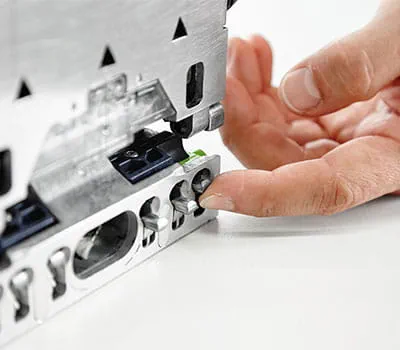

    • För tappförbindningen är det lämpligt att arbeta med anslagsstiften. Välj stift som passar till det önskade hålavståndet. Tänk då på att spåret för hörnförbindningen måste sitta minst 37 mm från arbetsobjektets kant. Om du arbetar med anslagsstiften använder du alltså stiftet i mitten.

      +
      Anslagsstift

    Tillvägagångssätt

    • Fräs DOMINO-spåren i stolpen (smal hålbredd), med ett fräsdjup på 25 mm. Fräs ett hål för hörnförbindningens expander och de andra hålen för fördelning av belastningen med klassiska DOMINO-brickor.

      +
      Fräsa 25 mm

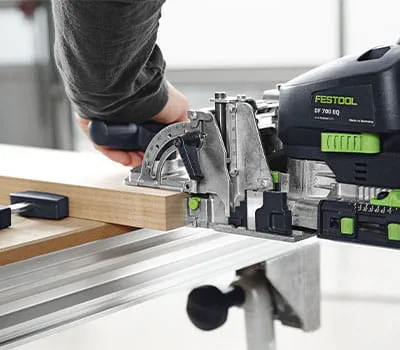

    • Ställ om fräsdjupet på 50 mm och fräs hålen i sargen efter ritsen eller anslagsstiften (smal hålbredd). Fräshöjden beror på materialets tjocklek. Precis som vanligt när det gäller DOMINO DF 700. I det här exemplet är sargen 30 mm tjock. För att fräshålet ska hamna mitt i materialet ställer du alltså in fräshöjden på 15 mm.

      +
      Fräsa 50 mm

    • Ställ nu in fräsdjupet på 25 mm för att fräsa tvärhålet. (Detta mått beror på arbetsobjektet, se måttritningen. Det är viktigt att tvärhålet överlappar längshålet med 3 mm på djupet).

      +
      Inställning 25 mm

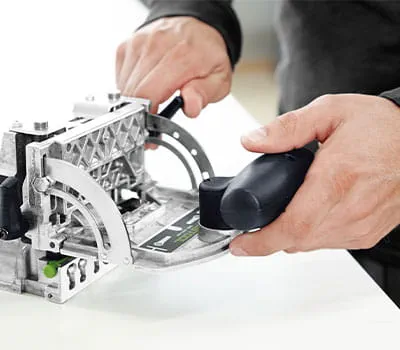

    • Klaffmåttet, alltså inställningen av fräshöjden, ska alltid ställas in på 40 mm. Då sitter tvärhålet alltid på rätt avstånd från arbetsobjektets kant och förankringsbulten griper garanterat in i tvärförankringen.

      +
      Klaffmått 40 mm

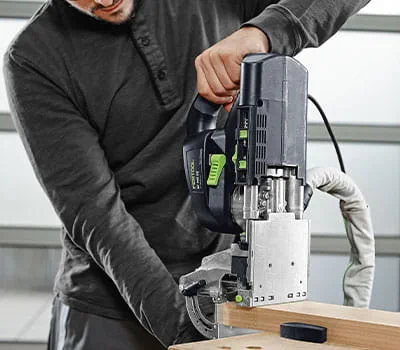

    • Fräs nu tvärhålet i sargen där förbindningen ska sitta. Lägg då an klaffen fram mot arbetsobjektets kant och rikta in maskinen efter ritsen eller efter anslagsstiften (beroende på hur det vågräta hålet har frästs).

      Tips: För en större och därmed säkrare anliggningsyta kan man i det här fallet gärna arbeta med klaffen på DF 700.

      +
      Fräsa tvärhål

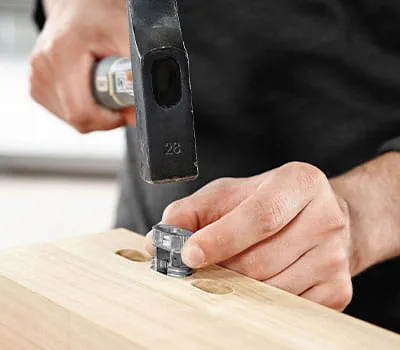

    • Sätt i expandern i mitthålet i benet.

      +
      Sätta i expander

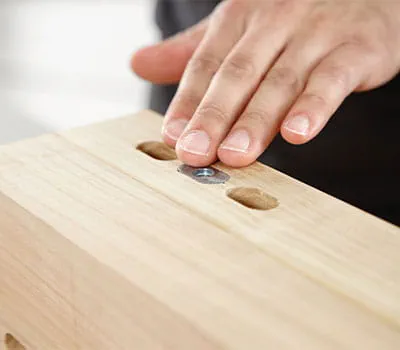

    • Det är viktigt att expandern är i linje med arbetsobjektets yta.

      +
      Expander i linje med ytan

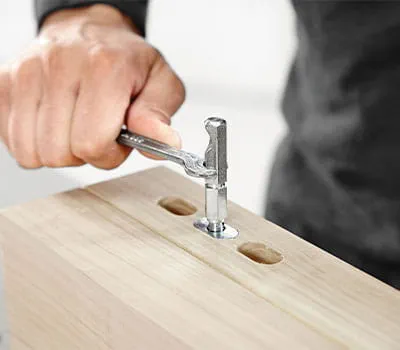

    • Skruva sedan i förankringsbulten helt i expandern. Då spärras expandern ut och drar in sig själv ytterligare ca 1 mm i arbetsobjektet, så att den sitter säkert. Här används en gaffelnyckel på 10 mm.

      Tips: Du kan även sticka i en 4 mm insex i hålet eller använda ett spärrskaft med en 10 mm-hylsa.

      +
      Skruva i förankringsbult

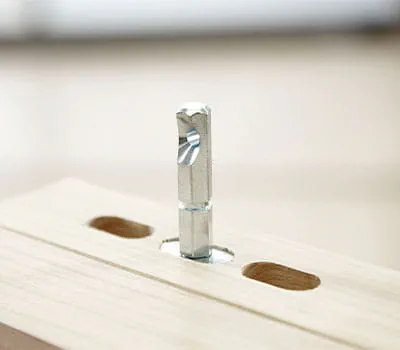

    • Skruva nu tillbaka förankringen så att försänkningen pekar åt rätt håll. Nu sitter expandern fast i arbetsobjektet. Även om man sedan lossar förbindningen för transport kan den inte falla ur fräshålet.

      +
      Skruva tillbaka förankring

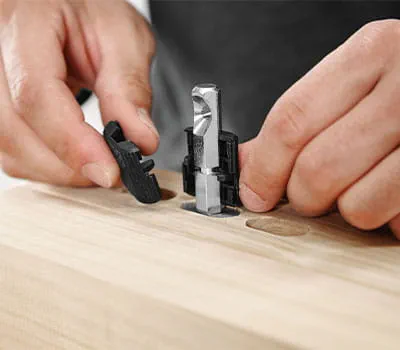

    • Kläm fast två brickclips runt förankringsbulten. De håller fast hörnförbindningen i arbetsobjektet.

      +
      Klämma fast brickclips runt förankringsbulten

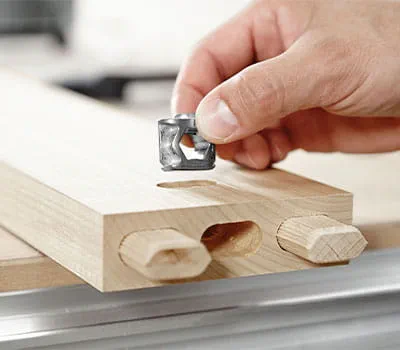

    • Nu sätter du i tvärförankringen i tvärhålet i sidostycket – med skruvhålet uppåt.

      +
      Sätta i tvärförankring

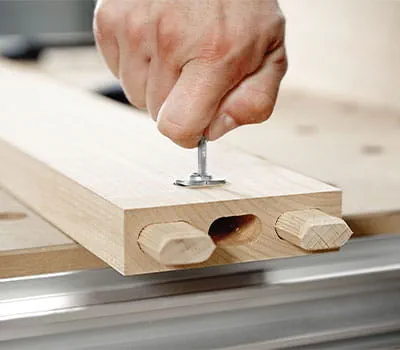

    • Tryck in tvärförankringen helt i hålet med nyckeln.

      +
      Trycka in tvärförankring

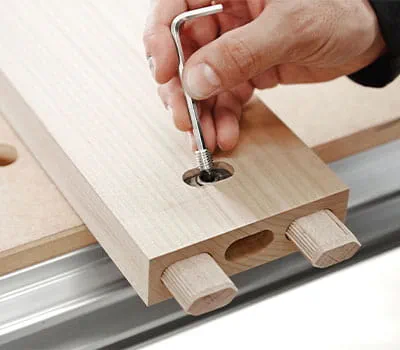

    • Och sätt sedan i spännskruven. Skruva i skruven så pass att den sitter i, men inte mer än att det finns en öppning för förankringsbulten.

      +
      Sätta i spännskruv

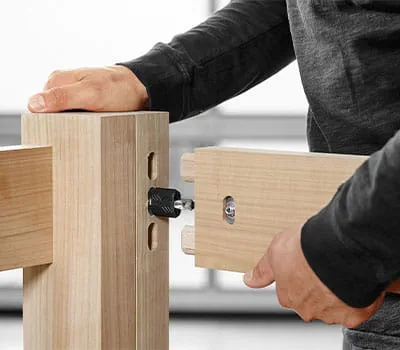

    • Sätt nu ihop sargen med benet genom att skjuta in förbindningarna och brickorna i hålen.

      +
      Förbindning

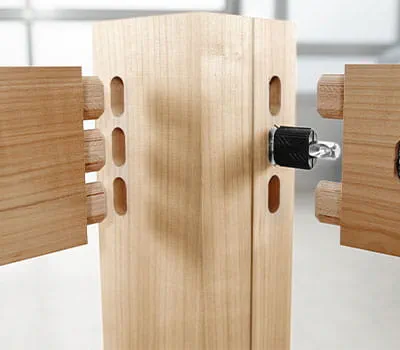

    • Tips: Det går ofta bra att använda de flexibla förbindningarna på ena sidan och limma den andra med fasta brickor.

      +
      Flexibla förbindningar

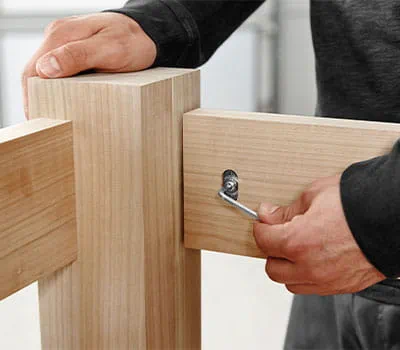

    • Dra åt förbindningen med en 4 mm insexnyckel.

      +
      Dra åt förbindning

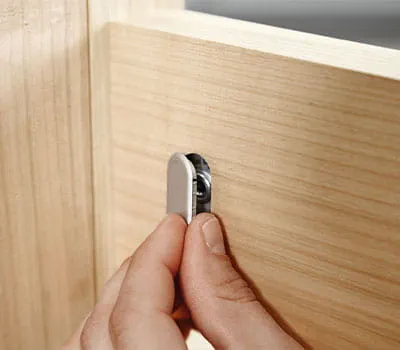

    • Du kan också täcka hålet med ett plasttäckskydd. De finns i tre färger: silverfärgat, ljus- och mörkbrunt, för att passa materialet.

      +
      Sätta i täckskydd

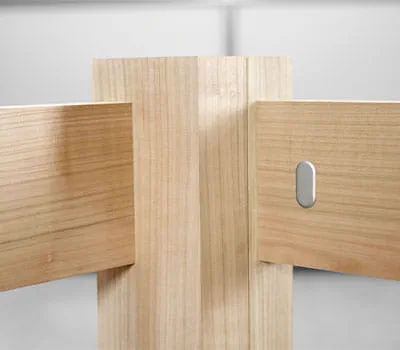

    • På så sätt får du, utan att behöva mäta och rita så mycket, en stabil förbindning som snabbt kan tas isär igen om så behövs.

      +
      Stabil förbindning
