Såga till och foga ihop en bänkskiva för köket

Såga till bänkskiva

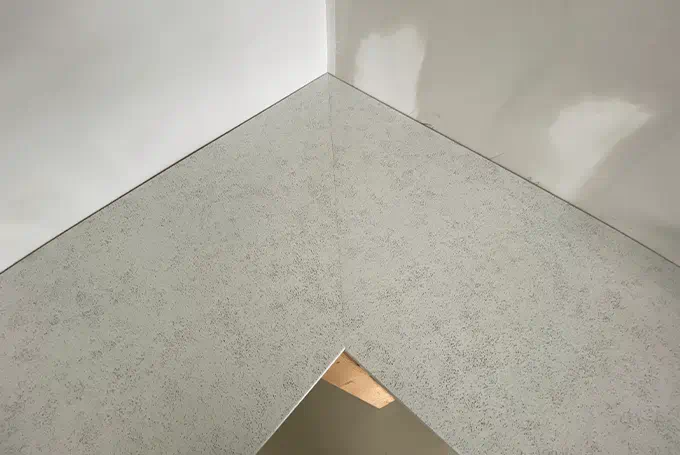

Om du ska såga en köksbänk över hörn är det inte absolut nödvändigt att ha en kraftfull handöverfräs och rätt tillbehör. Du kan geringssåga skivorna med en cirkelsåg och foga ihop dem i olika vinklar så att skivornas dekorer passar ihop. Vi förklarar även hur man limmar och gör ytterligare efterarbeten i det här användningsexemplet.

    Beskrivning

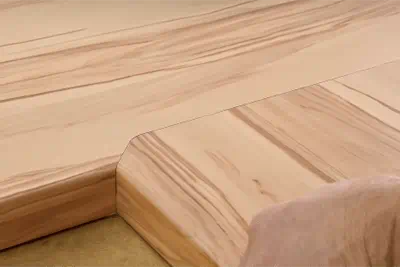

    För att kunna göra hörnen på bilden snygga och exakta behöver du förutom en speciell bänkskivsschablon och fräs även en mycket stark handöverfräs för att kunna foga köksbänken.
    För alla användare som bara vill foga ihop bänkskivor lönar det sig inte att skaffa det här dyra specialverktyget. I så fall kan man i stället såga bänkskivan med gering och foga ihop den. På så sätt kan man såga nästan vilken vinkel som helst i en köksbänk. Det är extra praktiskt när man inte bara vill ha hörn på 90 grader, utan också 135 grader.

    Extra snyggt blir det om ådringen passar ihop perfekt i hörnen på exempelvis en tavelram i massivt trä eller skivor med trädekor. På bilden som visas här går ådringen dock i rät vinkel mot tvärskivan. Om skivan har en fantasi- eller stendekor som yta är en sådan 90 graders fog inte alltid så lätt att se. Men även här blir det mycket mindre iögonfallande att såga skivorna över hörn än att göra en rätvinklig fog.

    Den enda nackdelen med geringsfogar: om skivans djup är 60 cm måste skivan vara 60 cm längre.

    Detta material behövs:

    • Silikon som är transparent eller i en färg som passar bänkskivan
    • Förbindningar för bänkskivor
    Köksbänk

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Förbered arbetsytan och maskinerna så här:

      Spänn först fast bänkskivan på träbockar eller MFT/3 med träunderlägg. Biten som sågas av får då inte hänga fritt utan måste stöttas helt.

      Markera geringen med en blyertspenna på bänkskivans ovansida. Använd då en geringsvinkel eller en stor inställningsvinkel resp. en smygvinkel.

      Byt vid behov ut sågklingan mot en trapetsflattandad klinga för laminat/mineralmaterial Z 48 (röd Festool-färgkod).
      Om splitterskyddet på styrskenan inte stämmer med cirkelsågens snittriktning måste du först såga in splitterskyddet utmed hela skenans längd med ett sågdjup på ca 6 mm och varvtalssteg 2. Men kontrollera allra först att sågen löper spelfritt på styrskenan.

      +
      Sänksåg på styrskenan

    • Ställ in maskinerna och tillbehören så här innan du börjar såga:

      Justera styrskenans splitterskydd exakt mot din markering och fäst skenan på bänkskivan med skruvtvingar.

      Om bänkskivan är 38 mm tjock ska cirkelsågens djupinställning vara 48 mm (dvs. ca 10 mm djupare än skivans tjocklek).
      Ställ in cirkelsågen på varvtalssteg 6 för att såga bänkskivan.

      +
      Ställ in maskinen

    Tillvägagångssätt

    • För att såga en 60 mm djup bänkskiva med gering behöver du en Festool-sänksåg med en styrskena på 1400 mm. Ett praktiskt tillbehör som rekommenderas här är en avvisare för anslagsskenan. Den hindrar sugslangen och kabeln från att fastna på änden av skenan. För att kunna såga splitterfritt och exakt krävs rätt sågklinga. Till massivt trä och skivor med faner behöver du en fintandad (växeltandad) klinga med 48 tänder. För plastbelagda skivor passar trapetsflattandad sågklinga med 48 tänder bättre.

      +
      Sänksåg med styrskena

    • Förutom rätt sågklinga måste du även ha ett splitterskydd för att få rena snitt. Den formas exakt efter sågens snittriktning och anslagsskenan vid första snittet. På så sätt kan man dels placera skenan exakt, dels få ett splitterfritt snitt. Om splitterskyddet blir skadat måste det bytas ut. Innan du sågar köksbänken ska du lägga skivan på ett antal träbalkar och fästa den på arbetsbänken med tvingar så att den ligger stilla.
      Nu kan du börja såga geringssnitten. Om möjligt bör snittet riktas så att inget lossnar från bänkskivans framkant.

      +
      Splitterskydd

    • Fräs sedan fyra långhål underifrån och fyra från skivans ovansida i snittkanterna med DOMINO förbindningsfräs. Om skivorna inte är exakt lika tjocka ska du bara sätta 6x40 DOMINO-brickor i spåren från ovansidan, dvs. från ytbeläggningen. Då syns inte övergången mellan de båda skivorna.På undersidan finns oftast skåp så där syns inte ojämnheterna.

      +
      Fräsa långhål

    • I handeln finns förbindningar för bänkskivor av olika längd. I vissa lägen kan det vara mer praktiskt att använda en längre förbindning. Men normalt räcker de korta förbindningarna utan problem. För hålen till förbindningarna behöver du ett precisionsborr eller konstborr ø 35 mm och en handöverfräs med notfräs ø 8-10 mm. Om arbetsytan har ett djup på 60 mm bör du planera för tre förbindningar. Sätt vardera en ca 11 cm från varje kantände och en precis i mitten. Markera de tre positionerna med en vinkel.

      +
      Gör hål för förbindningarna

    • Rätt borravstånd till skivans kant får du i produktinformationen från tillverkaren av förbindningarna. Vid en skruvlängd på 65 mm blir avståndet från kanten till mitten av hålet 30-37 mm, vid en skruvlängd på 110 mm ca 53-60 mm. När du har ritat ut hålets mittpunkt borrar du med ett precisionsborr resp. konstborr så djupt att metalldelarna försänks helt i hålen. Förbindningarna får aldrig sticka upp.

      Tips:
      Du kan även använda Festools raka förbindningar D14 och Domino XL-fräsen.

      +
      Borravstånd till skivans kant

    • Det lilla spåret för skruven gör du snabbast med handöverfräsen och en notfräs ø 8-10 mm. Markera exakt position och bredd för spåret på skivan. Fräs sedan med styrskenan ett ca 20 mm djupt och max. 10 mm brett spår utmed din markering. Tänk då på att du måste kunna styra maskinen på fri hand när du gör urfräsningen i två frässteg på ca 10 mm djup vardera. Då skonar du dessutom din fräs.

      Nu kan du limma DOMINO-brickor på 5x30 på ena sidan i de frästa brickhålen med trälim. Lägg de båda bänkskivorna mittemot varandra med ett avstånd på ca 2 cm. Applicera sedan det transparenta silikonet med en spruta på snittkanten till skivans hörnfog. (Bara i övre området för att ingen fukt ska kunna tränga in sedan). Skjut ihop de två bänkskivorna så att silikonet tränger ut lite ur skarven. Sätt sedan in förbindningarna underifrån i urfräsningarna och dra åt dem med en skruvnyckel.

      Tips:
      Anpassa bänkskivan på plats innan den sågas med gering.

      +
      Göra spår för förbindning
