Såga sandwichskivor med sticksåg

Såga sandwichskivor
I det här användningsexemplet beskriver vi hur man sågar sandwichskivor med en sticksåg och ett speciellt sticksågsblad. På så sätt kan man arbeta snabbt, rent och exakt för att skivorna sedan ska kunna användas som fasadbeklädnad på hallbyggnader.

    Beskrivning

    I det här användningsexemplet beskriver vi hur man sågar 60 mm tjocka sandwichskivor med en sticksåg. Sandwichelement används ofta som fasadbeklädnad i hallar, till exempel lagerbyggnader, logistikcenter, fabrikshallar, varuhus osv.

    Sandwichmaterial består av två stålbeklädnader med en värmeisolerande skumkärna av polyuretan (PUR) emellan.

    Beklädnaderna består av 0,6 mm tjockt ST 37-stål och är varmgalvaniserade och bandlackerade (speciallackering). De levereras linjerade, släta eller med trapetsprofil. PUR-hårdskummet ger en utmärkt värmeisolering. (60 mm tjocka sandwichskivor = U-värde 0,32 eller 40 mm tjocka skivor = U-värde 0,38.)

    Sandwichelement har dessutom ett ljudisoleringsvärde på Rw = 25 dBA.

    När man förbereder för montering i verkstaden eller på bygget behövs många anpassningar. Man måste såga ur hörn, anpassa delar och skära till radier.

    Tidigare tillvägagångssätt:
    Arbetsam, kraft- och tidskrävande sågning med en bågsåg.

    Risker vid kapning med vinkelslip:

    • Anlöpningar på beklädnaden (orent snitt)
    • PUR-hårdskummet smälter
    • Fula kapsnitt

    Lösning
    Med en sticksåg och ett speciellt sticksågsblad för sandwichskivor kan skivorna sågas snabbt, snyggt och effektivt.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Ställ in styrningen för sticksågsbladet

      • Ta bort spånsprutskyddet från sticksågen
      • Kontakten för pendelrörelse i läge 3
      • Lossa klämskruven med insexnyckel
      • Lossa Fast Fix och sätt i sågbladet ända till anslaget
      • Dra åt skruven i hårdmetallstyrningen med insexnyckeln tills backarna ligger an mot sågbladet
      • Klicka i spånsprutskyddet igen

      +
      Ställ in styrningen för sticksågsbladet

    • OBS!För att såga sandwichskivor krävs:

      • Rätt sågblad från Festool
      • Skyddsglasögon, arbetshandskar och ev. kroppsskydd (för att förebygga personskador)
      • Långsam ansättning – inga ryckiga rörelser i arbetsobjektet
      • Ställ in varvtalssteg 4 och välj en låg matningshastighet
      • Arbeta med utsug

      +
      Krav vid sågning av sandwichskivor

    Tillvägagångssätt

      • Fäst sandwichskivorna på ett bord eller på träbockar eller liknande med skruvtvingar.
        (Alternativ: Lägg dem på ca 15 cm tjocka träunderlägg, till exempel fyrkantvirke, på golvet).
      • Gör markeringar på skivorna vid behov
      • Anslut sugslangen till sticksågen
      • Lägg an sticksågen på sandwichskivan
      • Starta maskinen och såga urtaget eller radien i sandwichskivan med måttlig frammatning

      +

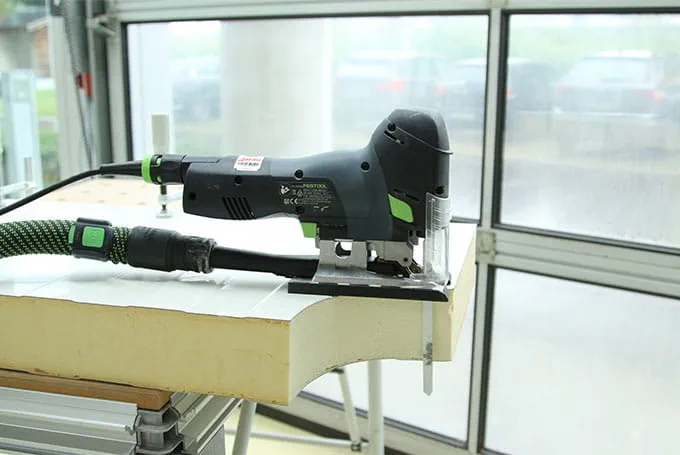

      Såga urtag eller radie i sandwichskivan med måttlig frammatning
