Såga och kopiera månghörningar i trä
Beskrivning

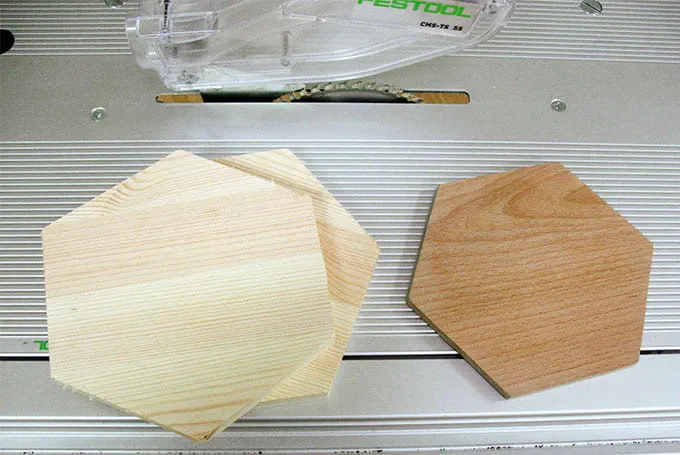

Det är mycket enkelt att kopiera och såga regelbundna (triangel, hexagon, oktagon osv.) och oregelbundna månghörningar exakt med en bordscirkelsåg.
Just för att kopiera dekorativa dörrspeglar eller tak- och väggbeklädnader kan man göra snygga accenter med sådana geometriska figurer.
Men denna lösning passar också perfekt för att tillverka flera likformade bordsskivor.
Detta material behövs:
- Egentillverkad vinkellist
- 12–16 mm MDF eller plywood till schablonen
- Dubbelhäftande tejp
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-
Gör följande förberedelser på cirkelsågen och hjälpmedlen:
- Ta först bort utsugskåpan och tryck ner klyvkniven helt.
- Tillverka sedan en vinkellist med delar på 40 x 60 mm.
Tips: Använd gärna ett ca 80 cm långt reststycke från en gammal dörrbeklädnad.
-
Fäst listen på sågens vinkelanslag med två enhandstvingar. Det ska då vara ca 3 mm mellanrum mellan vinkellisten och arbetsobjektet.
-
Ställ in sågklingans höjd knappt under vinkellisten. Sågklingan får inte komma i kontakt med listen och får absolut inte skada den.
-
För att få exakta 1:1-kopior måste vinkellistens kant överensstämma/vara helt jäms med sågklingan. Skjut därför vinkellisten med vinkelanslaget över sågklingan så att den ansluter exakt till klingans sida (sågtänderna). På samma sätt kan man naturligtvis även göra schablonkopiorna mindre eller större genom att förskjuta parallellanslaget. Det är ett mycket snabbt sätt att förstora eller förminska en månghörning i trä. Testa först att såga olika avstånd i ett reststycke.
Tillvägagångssätt
-
Gör först en exakt schablon av den önskade månghörningens form (t.ex. av 12–16 mm tjocka MDF-skivor).
Brädorna som du vill kopiera ska vara ca 10–20 mm större. Dessa brädor kan sågas till ”grovt” till en månghörning med en sticksåg. Fäst sedan schablonen på träet med dubbelhäftande tejp. Använd inte för stor och framför allt inte för stark tejp, så att det blir svårt att ta isär delarna efteråt.
Tips: I stället för tejpen kan man använda skruv, om den ena sidan inte kommer att synas utåt.
-
Kopieringsmetoden är lika enkel som genial:
Medan man för schablonen utmed vinkellisten sågar man till brädans övermått med exakt samma mått som schablonen. På så sätt kan man kopiera raka ytterhörn perfekt utan att behöva rita ut varje månghörning igen. Innerhörn och svängda kanter kan inte kopieras med denna metod. Där fungerar bara handöverfräsen.
-
Det är extra viktigt att man trycker mot sidan medan man för schablonerna exakt utmed vinkellisten, så att arbetsobjektets kanter inte blir ojämna. Om det ändå inte blir så exakt som man tänkt sig behöver man bara köra utmed vinkellisten en gång till. Så länge som schablonen sitter fast på arbetsobjektet kan man upprepa denna procedur så många gånger som krävs.
-
Först när man är helt nöjd med resultatet tar man loss schablonen från arbetsobjektet. Denna bild visar en exakt 1:1-kopia av en oktagon. När man väl gjort schablonen för formen tar det bara ett par minuter att såga en exakt kopia av den i trä. Naturligtvis blir varje ny bräda en exakt kopia. Det ger en precision som ingen annan metod uppnår på så kort tid.
-
För att göra ett urtag som är mindre än schablonen behöver man bara skjuta parallellanslaget och vinkellisten bort från sågklingan. Avståndet mellan vinkellisten och sågklingans utsida avgör hur mycket mindre det blir. Om man vrider på arbetsobjektet och schablonen ser man förskjutningen mellan schablonen och arbetsobjektet vid en förminskning.
Då gör sågklingan lätta märken i schablonen underifrån, men det påverkar inte schablonens funktion för andra ändamål (t.ex. för en 1:1-kopia eller förstoring). Så länge schablonens kant inte skadas kan den fortfarande användas som styrning för vinkellisten.
OBS! Observera här även verktygets övre skydd. Det kan säkerställas med exempelvis en plexiglasskiva som skruvas fast på vinkellisten. (Demonterat på bilden)
-
Om arbetsobjektet ska förstoras flyttar man bara vinkellisten längre ut över sågklingan. På så sätt kan man förstora eller förminska upp till ca 6 cm utan att behöva göra flera schabloner. Så sågar man en månghörning av trä i valfri storlek snabbt och exakt med hjälp av schabloner.
-
