svansfog

Timber Construction with Lignatool

    Beskrivning

    Svalstjärtsförbandet är ett effektivt träförband som används inom träbyggnad för att fästa sidobalkar vid huvudbalkar. I detta exempel visas hur man skapar en förbindning mellan taksparrar och nockbalk med hjälp av överfräsen OF 2200 och en fräsmall från LIGNATOOL.



    Maskiner/tillbehör

    Förberedelse/Inställning

    • Markera taksparrarna

      +

    • Taggskärning

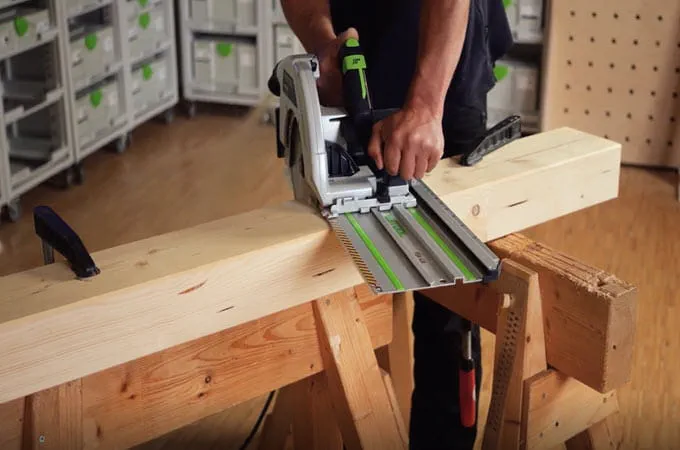

      Med kapskenan kapas taksparrarna till rätt längd.

      +

    • Fästa taksparrarna

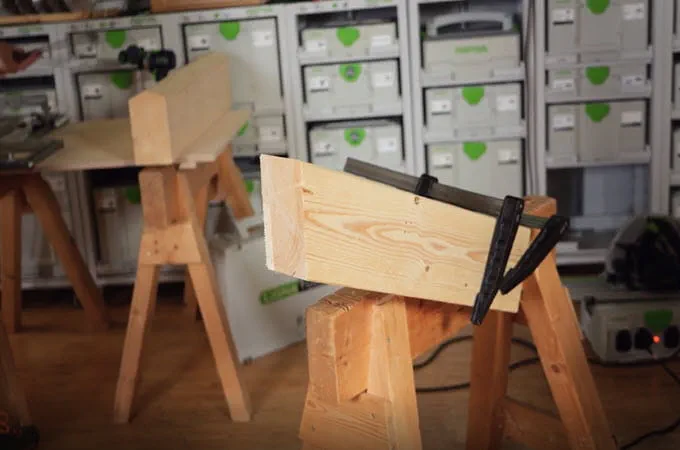

      Takstolarna säkras med skruvklämmor så att de inte glider.

      +

    • Justera fräsmallen för tappen

      På mallen måste anslagsbenen justeras efter taklutningen och tappens längd. Därför mäts och fastställs först vinkeln direkt på taksparren.

      +

    • Ställ in spetslängden på mallen

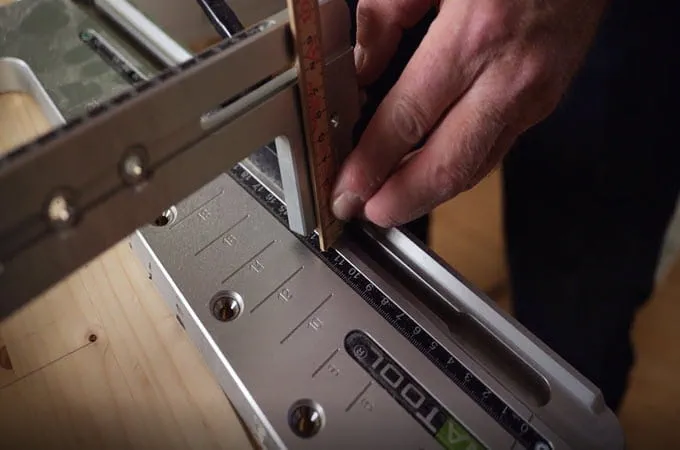

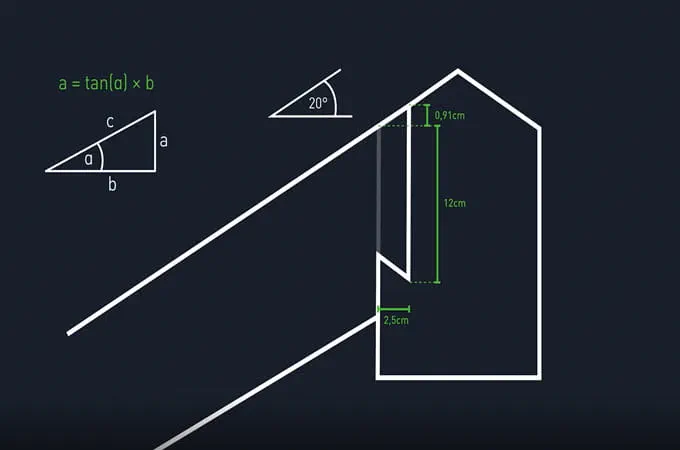

      I vårt exempel var tappens längd 12 cm plus ett differensmått på 9,1 mm. Differensmåttet beräknas med hjälp av tangensfunktionen. Det beror på hur lång tappen är och vilken taklutning som gäller.

      +

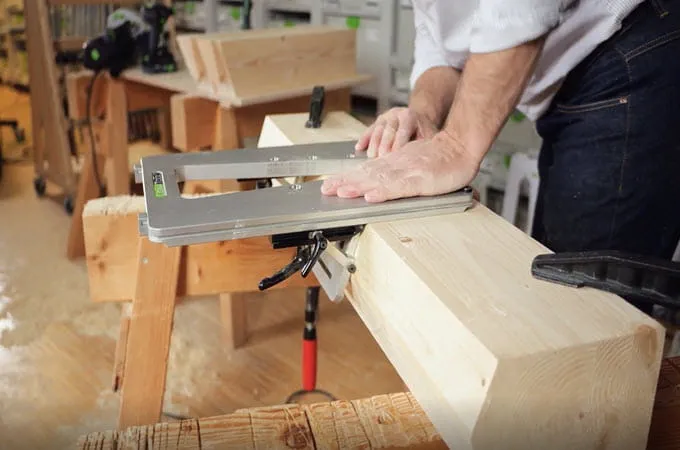

    • Montera tappmallen på taksparrarna

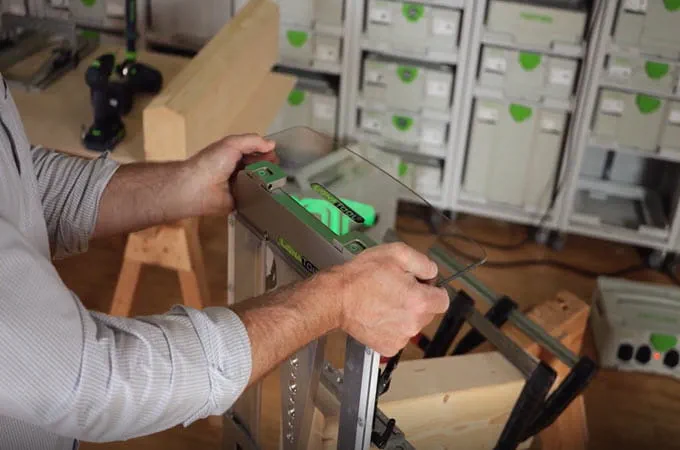

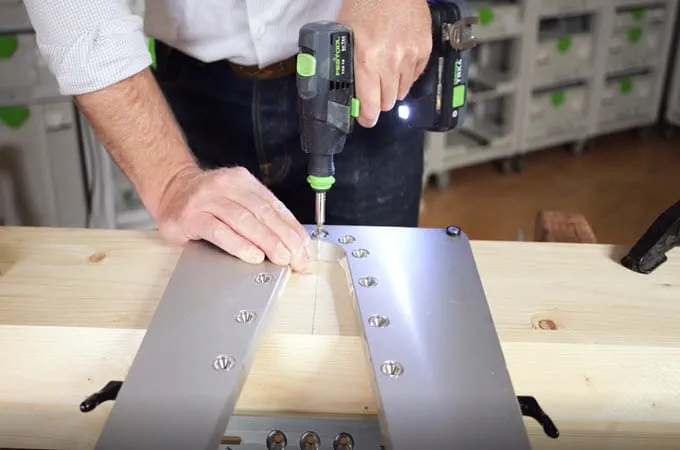

      Mallen kan nu monteras på taksparrarna. Mallen fästs på arbetsstycket med skruvar. Dessutom monteras styrslädar och spånskyddshuvar.

      +

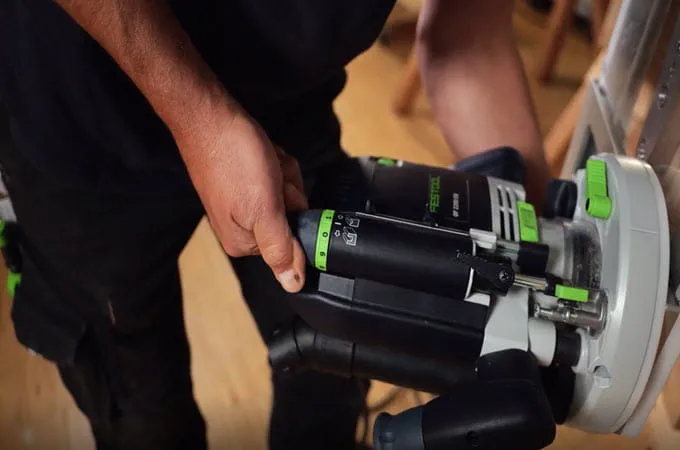

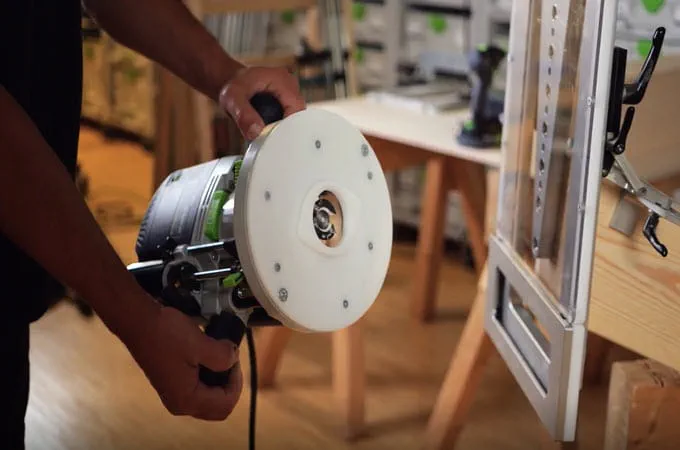

    • Utrusta överfräsen med styrplatta och fräs

      Överfräsen OF 2200 levereras med basplattan och fräsen.

      +

    • Ställa in fräsdjupet

      Överfräsen kopplas ihop med mallen och därefter ställs fräsdjupet in. I vårt exempel ställs fräsdjupet in på 25 mm. Särskilt praktisk är finjusteringen, som kan ställas in med en noggrannhet på en tiondels millimeter.

      +

    Tillvägagångssätt

    • Utför fräsningen (tapp)

      Nu kan den första fräsningen utföras. Det rekommenderas alltid att göra en provfräsning av båda delarna och därefter kontrollera passningsnoggrannheten.

      +

    • Färdig fräsning av tappen

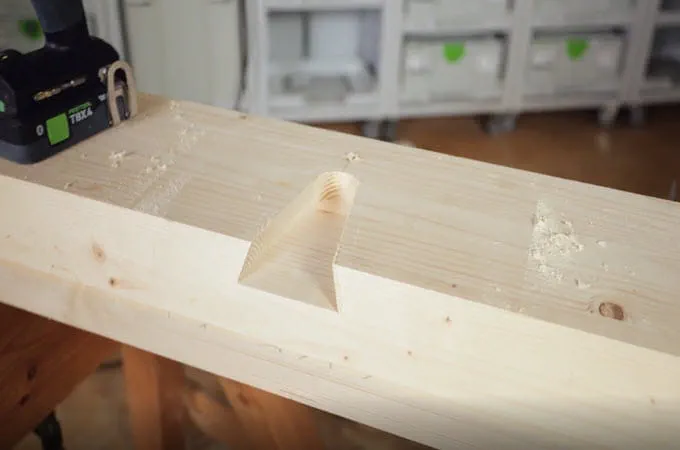

      Först fräses det i kantområdet för att undvika utbrott, och därefter fräses det inre området.

      +

    • Justera mallen för tapphålet

      Mallen justeras efter taklutningen genom att anslagen placeras mot takavfasningen och fästs på lämpligt sätt.

      +

    • Ställa in spetslängden

      När taklutningen har ställts in (här 20°) kan tappens längd justeras (här 12 cm).

      +

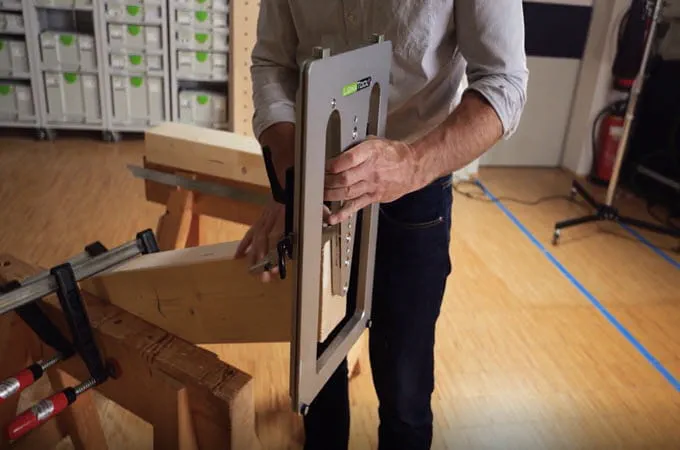

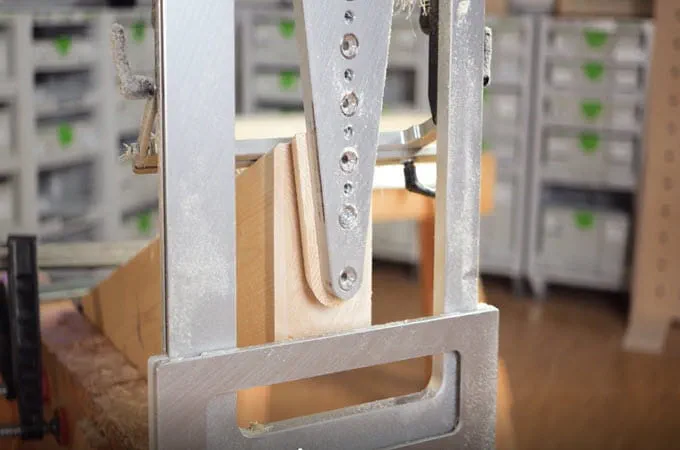

    • Fäst mallen på takbalken

      Mallen placeras mot axelmarkeringen och fästs med en låsskruv.

      +

    • Utför fräsningen (tapphål)

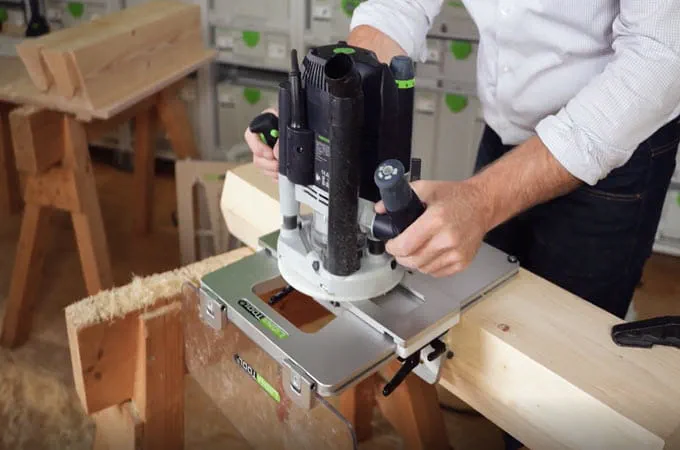

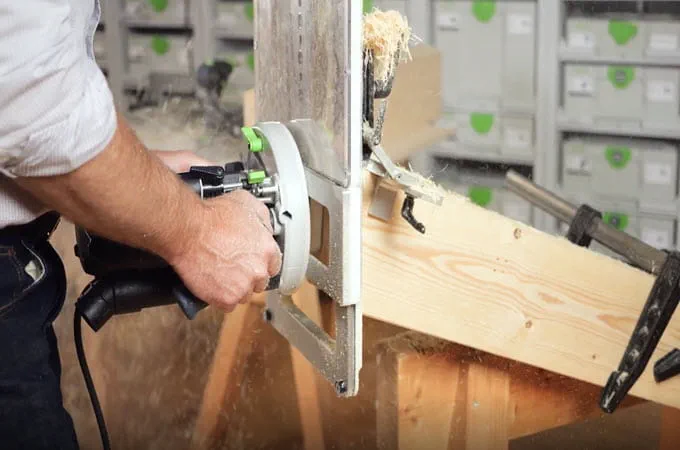

      När styrsliden och spånavledaren har monterats kan fräsen monteras på sliden. Därefter utförs fräsningen. Fräsdjupet hålls konstant.

      +

    • Färdig fräsning av tapphålet

      Fräsningen sker medurs. För att undvika att materialet slits loss fräser man först en kort sträcka på höger sida och byter sedan till den ”rätta” sidan. Även här gäller: Det är bäst att först göra en provfräsning.

      +

    • Montera taksparrarna på nockbalken

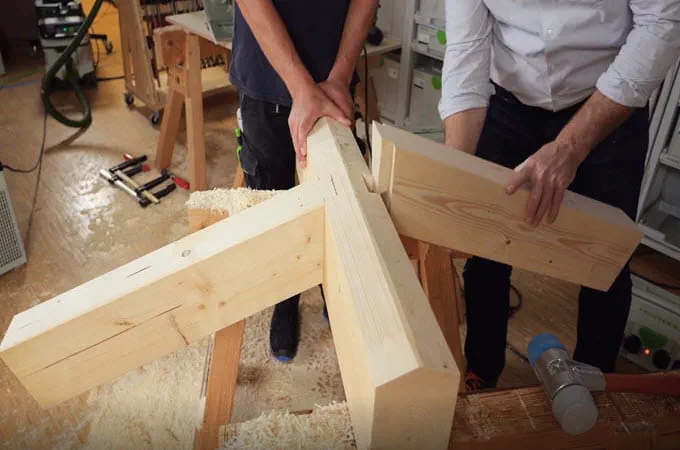

      Efter att en provfräsning har utförts på tappen och tapphålet kan alla fräsningar genomföras och därefter monteras. Sparren hängs helt enkelt in i tapphålet via svansfästet och justeras på plats med en tung gummihammare.

      +

    • Säkra anslutningen så att den inte lossnar

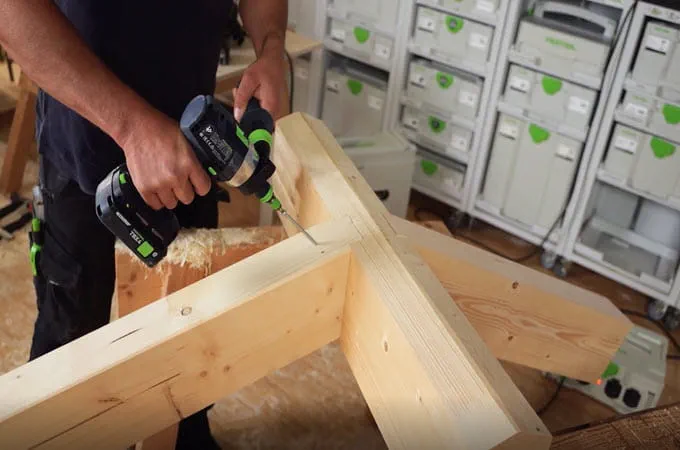

      Med en snett inskruvad säkringsskruv säkras takstolarna mot att de eventuellt dras ut, och då är förbindningen klar.

      +

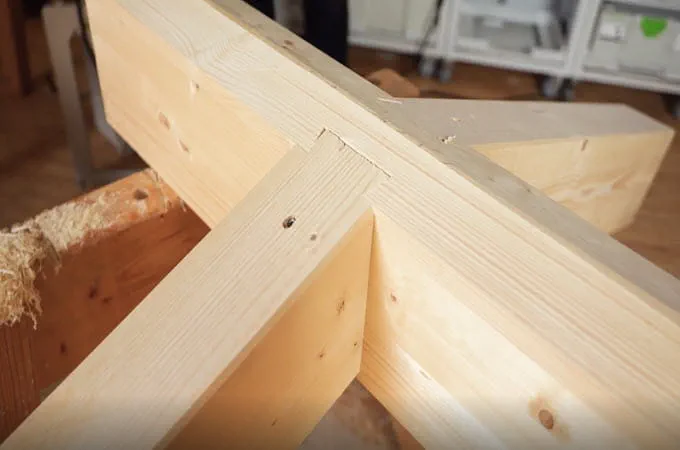

    • Färdig anslutning

      Den färdiga svansfogskopplingen är en mycket hållfast koppling som möjliggör snabb montering. Dessutom klarar den sig nästan helt utan metalliska kopplingar. Och det bästa av allt: den ser dessutom snygg ut.

      +
