I det här användningsexemplet gör vi en infälld lucka i en fanerad bordsskiva för att förvara en bärbar dator där när jobbet är klart. Det ger ordning och reda och bordet blir fritt för annat. Facket kan naturligtvis användas för andra saker också. Eftersom urtaget sätts tillbaka som lock och vi inte vill ändra något i ådringen måste snittet till vänster och höger om sågklingan vara helt splitterfritt. Där hjälper sänksågen med ritsklinga till.
Fixa till hemmakontoret
Den smarta luckan i bordsytan ger bättre ordning och mer funktion genom förvaringsutrymmet under skivan.
Splitterfria snitt med sänksågen.
Beskrivning
När det är ont om plats eller om man vill att det ska bli lite finare hemma kan det vara praktiskt att på ett relativt enkelt sätt bygga en förvaring i/under ett bord eller bakom en vägg/väggnisch, där saker kan förvaras utan att synas. I vårt fall är det ett bord med en fanerad spånskiva. Här gäller det att såga till luckan splitterfritt på båda sidor eftersom den ska sättas tillbaka med precision i bordsskivan. Då får man ett snyggt resultat och luckan syns knappt alls.
- Bord/bordsskiva t.ex. multiplexskiva (inget kantmaterial behövs/ingen kantlimning)
- Bord/bordsskiva t.ex. fanerad spånskiva (extra kantmaterial behövs/måste kantlimmas)
- Skivmaterial för förvaringslådan
- 2 gångjärn
- Vasst stämjärn vid behov
- Om så önskas: lås, t.ex. magnetlås eller push-to-open
- Laptophållare för att lyfta datorn
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-
Rita ut luckan

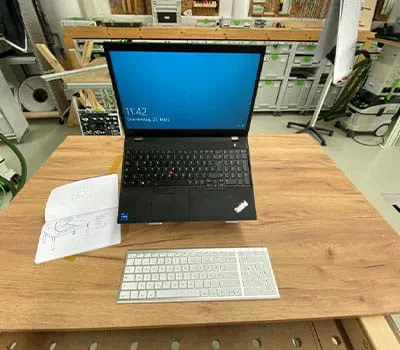

Gör en grov ritning över var luckan ska placeras och anteckna måtten. Lämna tillräckligt med plats framför luckan för att kunna ha saker där, som tangentbord och mus.
-
Exakta mått för innehållet

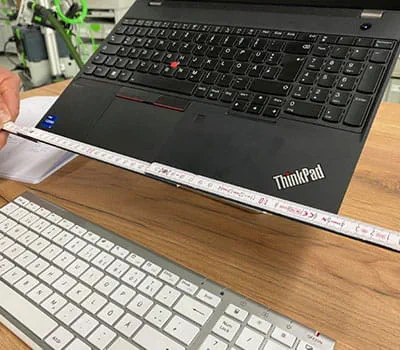

Bestäm hur djup bottenlådan ska vara och vilka saker du tänker förvara där. Överför den bärbara datorns mått. Rita nu ut vinklarna i ditt urtag.
-
Fixera bordsskivan

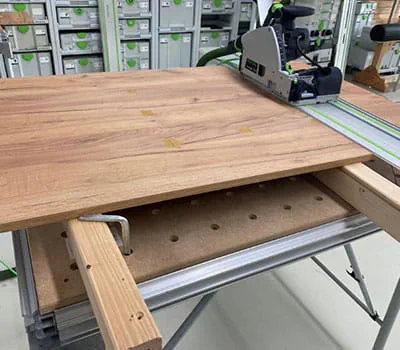

I vårt fall jobbar vi med en fanerad bordsskiva. Den måste vi fixera upphöjt på arbetsbordet för att inte såga i det (se bild)
-
De första inställningarna för perfekta snitt med sänksågen

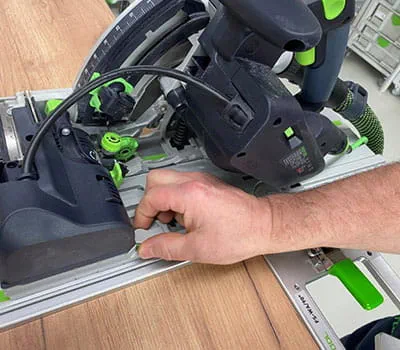

Placera styrskenan på din markering. Använd två enhands- eller skruvtvingar för att fixera styrskenan på bordsskivan. Sätt sedan sänksågen med ritsklinga på skenan och ställ in styrbackarna utan spelrum. Ställ in ritsklingan centralt i förhållande till huvudklingan enligt beskrivningen i sågens bruksanvisning.
-
Aktivera ritsklingan

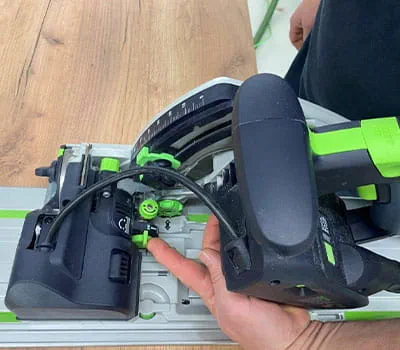

För att såga ut en inneryta behövs två snitt för att få ett perfekt snittresultat ända in i hörnen. Det betyder att vi först förritsar och sedan sågar efter med huvudklingan i andra steget. Därför aktiverar vi först ritsklingan med främre spaken på ”ON”. Nu är ritsklingan aktiverad.
-
Avaktivera huvudklingan
Sedan avaktiverar vi huvudklingan med spaken uppe på sågen genom att blockera den.
Tillvägagångssätt
-
Placera sågen för ritsningen

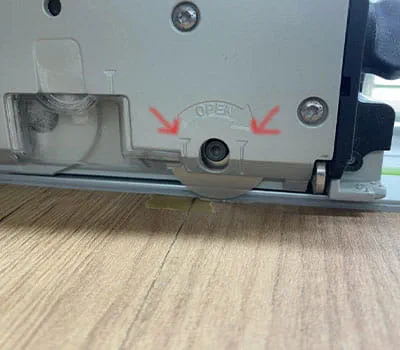

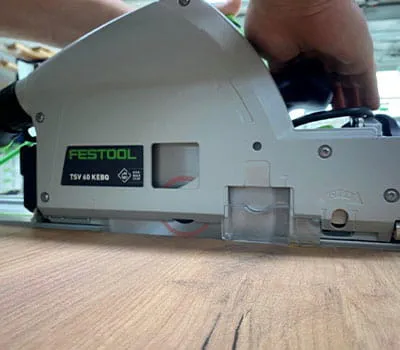

Ritsklingan har precis som huvudklingan markeringar på huset för att visa var den utstickande klingan börjar och slutar. Placera sågen så att markeringen passar mot markeringen på ditt bord (se foto). Ritsa nu den första av de fyra markeringarna med sågen. Ritsa efter sikt och använd markeringen på huset som hjälp igen. Direkt därefter sågas snittet med huvudklingan. Därför avaktiverar vi ritsklingan igen och upphäver blockeringen av huvudklingan.
-
Valfritt rekylstopp

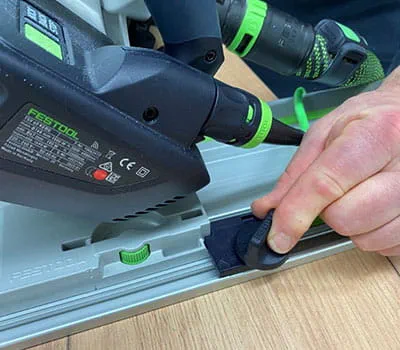

För att kunna sätta ner klingan säkert och exakt i början av snittet, utan att gå förbi markeringen, kan man placera ett rekylstopp på skenan så att sågklingan skär in perfekt på markeringen.
-
Använda markeringarna för huvudklingan
Med fullt sågdjup kan man, precis som med ritsklingan, använda markeringarna på huset för att sänka ner klingan exakt på linjen.
-
Snitt med huvudklingan
Nu sågar vi utmed markeringen, återigen efter sikt. Siktfönstret ger perfekt överblick över sågklingan så att vi tydligt ser var markeringen slutar.
-
Upprepa för alla markeringar tills luckan är utsågad
Upprepa de enskilda snitten för varje markering i urtaget (från Förbereda/ställa in steg 5 och 6 till Tillvägagångssätt 1–4). Bilden visar tydligt hur rent och snyggt urtaget blir. Helt splitterfritt, vilket är mycket viktigt för det här projektet.
-
Förbereda sticksågen för hörnen
Nu ska hörnen sågas igenom helt. För att undvika splitter även här måste man se till att sticksågsbladet inte är bredare än sågklingan. Kontrollera sågens inställningar. Montera splitterskyddet och koppla från pendelrörelsen.
-
Såga ut hörnen försiktigt
Vi sätter försiktigt ner sticksågsbladet och sågar ut luckan i alla hörnen. Sedan förbereder vi kanterna och kantlimmaren. Följ bruksanvisningen här också. Den här proceduren behövs bara om man arbetar med t.ex. en spånskiva. För multiplexskivor kan man hoppa över de nästkommande stegen (fortsätt med steg 15).
-

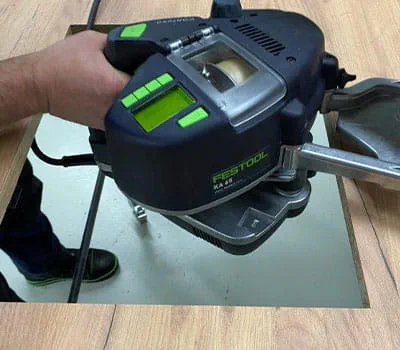

Kantlimma innerkanterna på bordet och luckan med en tunn kant
Här gäller det att alltid kantlimma de två motliggande sidorna och sedan fräsa på båda sidor, så att kantlimmaren inte kan fastna någonstans. Beroende på kanttjockleken kan man behöva eftersåga luckan lite först. Ett litet tips: luckans framkant kan fasas en aning så att den blir lättare att öppna och stänga. (Behövs inte för multiplex)
-
Alternativt: använd kantlister för strykjärn

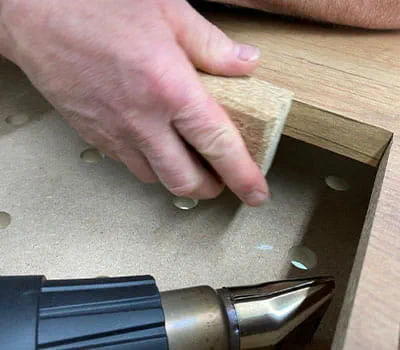

Om ingen kantlimmare finns till hands, eller om urtaget är för litet för en sådan, kan man även använda kantlister som pressas fast med strykjärn.
-
Efterfräsa kantövermåtten

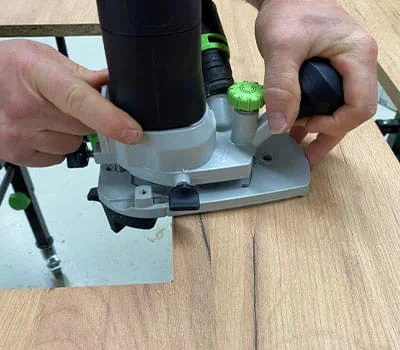

För att ta bort eventuella övermått, sätt en radiefräs i fräsen och fräs kantövermåtten plana enligt beskrivningen. (Behövs inte för multiplex)
-

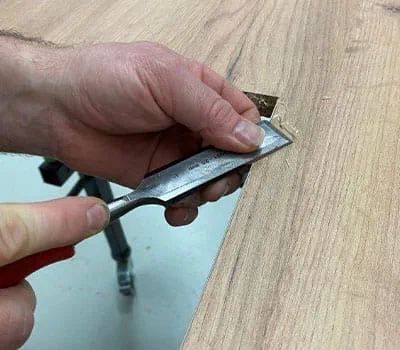

Ta försiktigt bort övermåtten i hörnen med ett vasst stämjärn
Putsa sedan en gång till med en lacksickel med motsvarande radie.
-

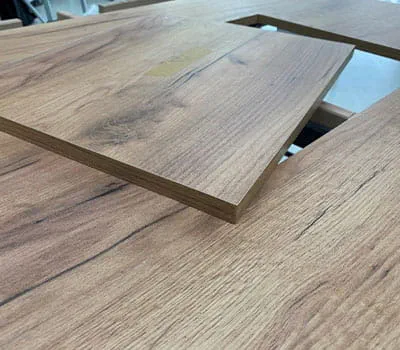

Nu är alla delar kantlimmade
-

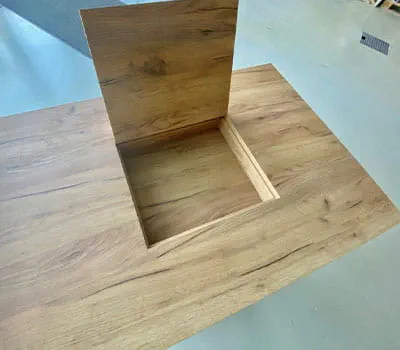

Gör en snabb kontroll för att se att allt passar
-
Markera ut gångjärnen
Markera var gångjärnen ska sitta på bordet och luckan.
-
Fräsa för gångjärnen
I vårt fall passar 12 mm-fräsen för förbindningsfräsen perfekt. Man kan naturligtvis också använda en handöverfräs för att fräsa hålen till gångjärnen med perfekt passning.
-

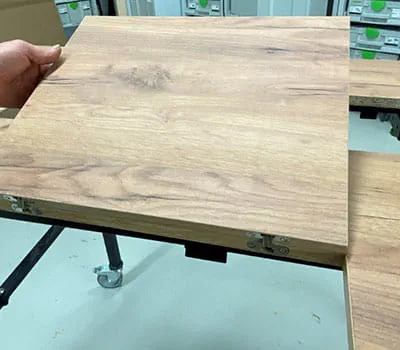

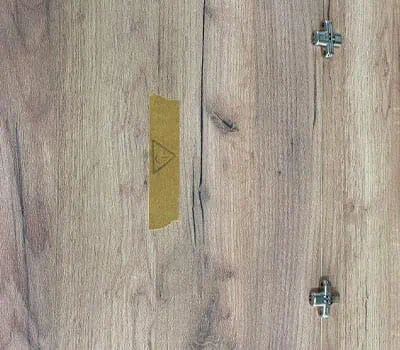

Montera gångjärnen
-
Bygga bottenlådan

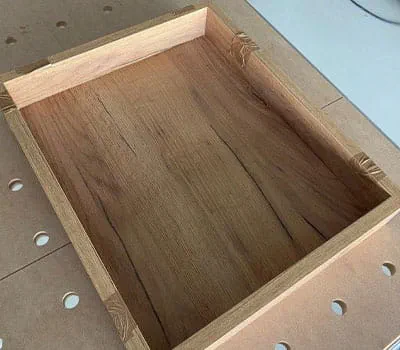

Gör en förvaringslåda med önskat djup och limma ihop alla delar. Se till att luckans anliggning passar till låset du har tänkt använda. (Se steg 19)
-

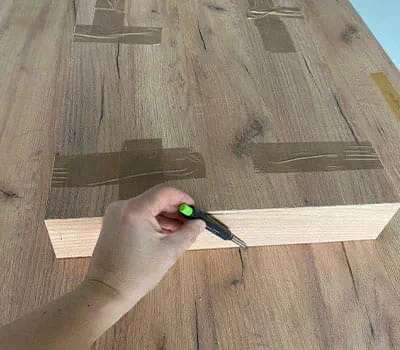

Montera bottenlådan på bordsskivan
Vi vänder på bordsskivan (undersidan uppåt) och passar in lådan mot öppningen. Sedan sätter vi ihop delarna med lim eller plugg och spänner fast dem tills limmet har torkat.
-
Sätta i ett lås för bottenlådan
För att kunna öppna och stänga luckan osynligt kan man förse den med t.ex. ett magnetlås eller push-to-open-beslag.
-
Inreda lådan under bordsskivan

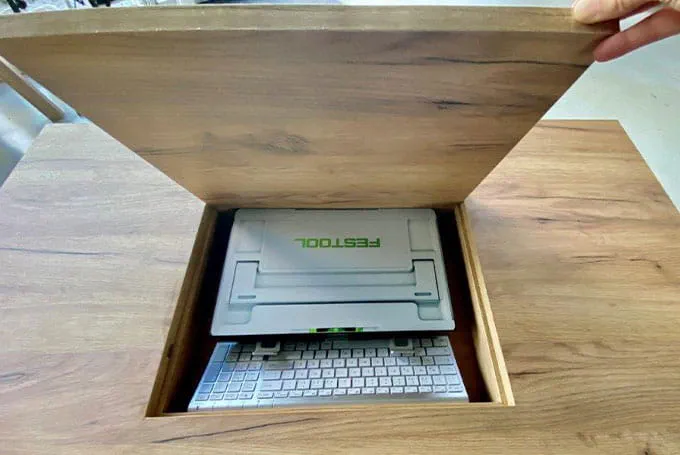

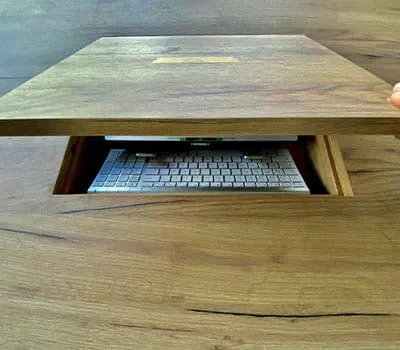

Lägg i en laptophållare, lägg datorn på den – klart!
-
Efter arbetet på hemmakontoret
Lägg ner allt i facket under bordsskivan och stäng luckan.
-
