Skära takisolering med isoleringssågen ISC 240

Detaljlösningar för takstolar med hanbjälkar

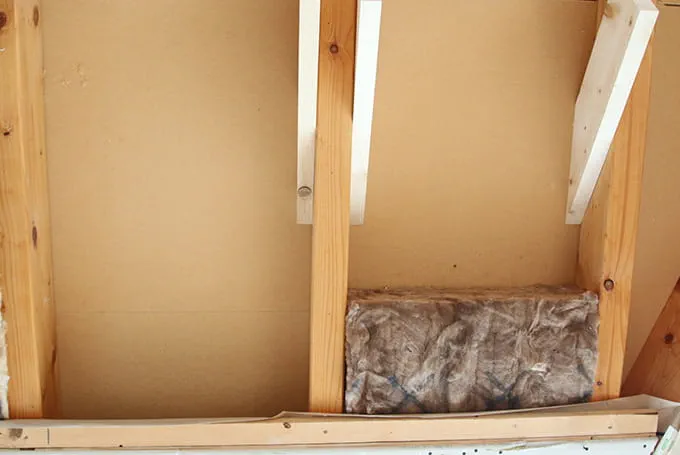

skära-takisoleringsmaterial
Sparrar med hanbjälkar
I det här användningsexemplet visar vi hur man gör för att skära till takisolering. Just runt hanbjälkar och liknande delar brukar det vara knepigt att isolera. I det här användningsexemplet visar vi hur man klarar det snabbt och enkelt med en isoleringssåg från Festool.

    Beskrivning

    När man isolerar vindstak måste man se till att isoleringen fyller alla hålrum. Därför är det viktigt att skära till materialet med rätt passform. Om det blir luckor i isoleringsmaterialet kan byggnaden skadas av kondensvatten och mögelangrepp. Runt hanbjälkar eller andra delar i takstolen måste man skära till isoleringen exakt. Med ISC går även sådana detaljer snabbt och enkelt.

    Materiallista

    • Bräda eller kartongbit (=sparrhöjd) för mall




    Maskiner/tillbehör

    För det här användningsexemplet rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Göra en mall

      Såga till en bräda (här OSB) eller kartongbit med samma bredd som sparren (resp. bredden på isoleringen). Rita sedan ut hanbjälken.

      +
      Göra en mall

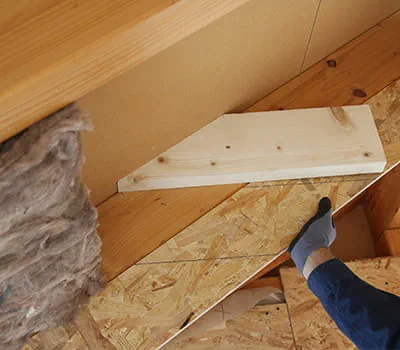

    • Mall för hanbjälkens urtag

      Hanbjälkens bredd är utritad på mallen.

      +
      Mall för hanbjälkens urtag

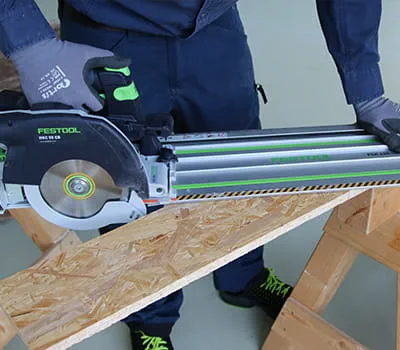

    • Såga till mallen

      Kapa först övre änden med en såg.

      +
      Såga till mallen

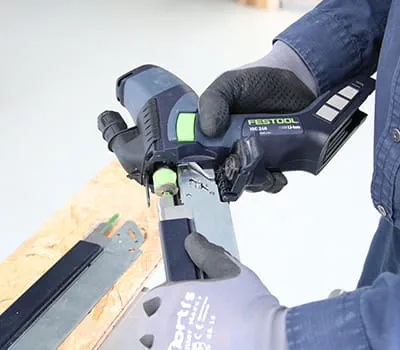

    • Byta sågblad med stabiliseringsblad

      För att såga sneda snitt i isoleringsmaterialet måste man eventuellt använda det längre sågbladet med stabiliseringsblad. Följ anvisningarna för byte av sågblad i bruksanvisningen.

      +
      Byta sågblad med stabiliseringsblad

    Tillvägagångssätt

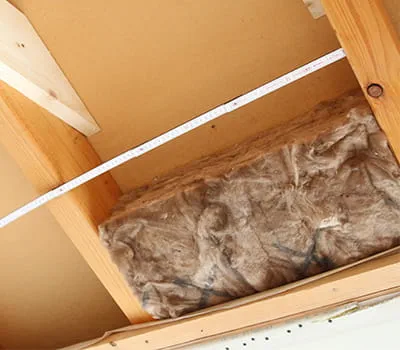

    • Mäta bredden mellan sparrarna

      Mät bredden mellan sparrarna och lägg till lite för att få bättre klämverkan (här 1 cm).

      +
      Mäta bredden mellan sparrarna

    • Ställa in bredden på vinkelanslaget

      Avläs måttet på skalan och fixera det.

      +
      Ställa in bredden på vinkelanslaget

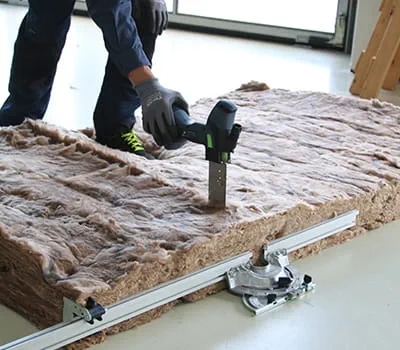

    • Skära takisoleringsmaterial

      Lägg isoleringen mot det justerbara stoppet och såga med ISC och släden för styrskenan.

      +
      Skära takisoleringsmaterial

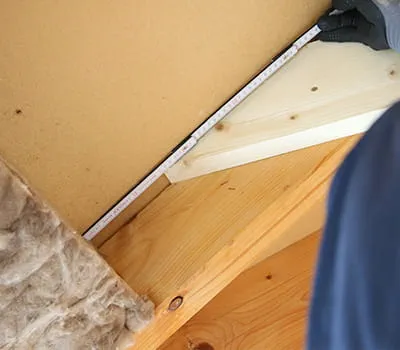

    • Mäta restmåttet till bjälken

      +
      Mät restmåttet till bjälken.

    • Överföra restmåttet på mallen

      +
      Överför restmåttet på mallen.

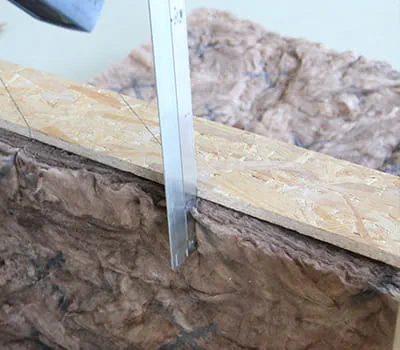

    • Lägga på mallarna och skära i isoleringsmaterialet

      Här skär vi direkt i isoleringsmaterialet för att överföra positionsmarkeringen från mallarna. Man kan också använda en penna (Edding) – då behöver man inte skära.

      +
      Lägga på mallarna och skära i isoleringsmaterialet

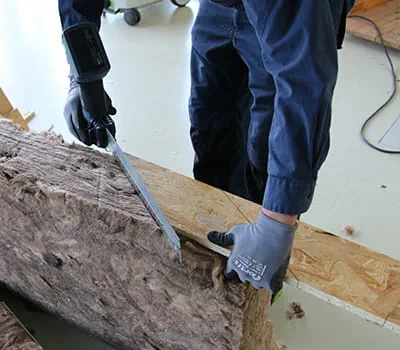

    • Lägga an för sneda snitt

      Mallen kan också användas för att göra sneda snitt.

      +
      Lägga an för sneda snitt

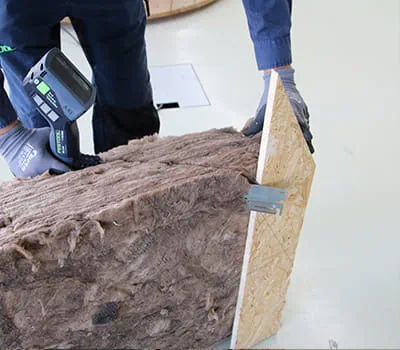

    • Göra sneda snitt

      Mallen kan nu användas som styrning vid sågningen.

      +
      Göra sneda snitt

    • Urtag för hanbjälken

      Gör nu urtaget för hanbjälken i motstycket. Även här kan mallen användas för att lägga an.

      +
      Urtag för hanbjälken

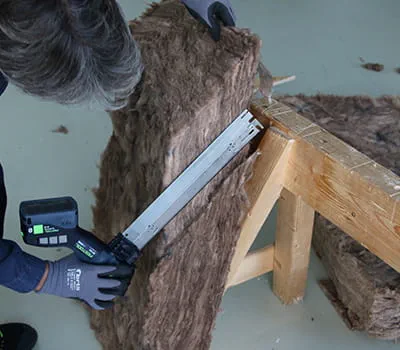

    • Urtag för hanbjälken

      Såga urtaget på fri hand med ISC.

      +
      Urtag för hanbjälken

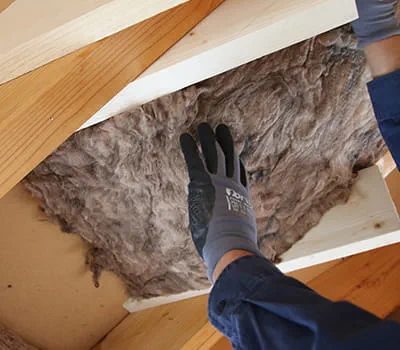

    • Montering del 1

      När man har skurit till isoleringen kan delarna läggas i.

      +
      Montering

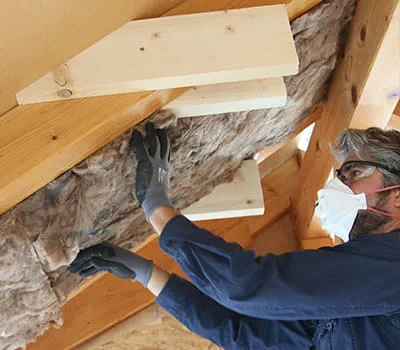

    • Montering del 2

      När man har skurit till isoleringen kan delarna läggas i.

      +
      Montering
