Rundprofilförbindning med rundstavsanslag för DOMINO förbindningsfräs
Beskrivning
OBS!
Med rundstavsanslaget kan man fräsa rundprofilförbindningar med 35–60 mm diameter.
Maskiner/tillbehör
Förbereda/ställa in
-
Innan man börjar arbeta ska man tänka på följande:

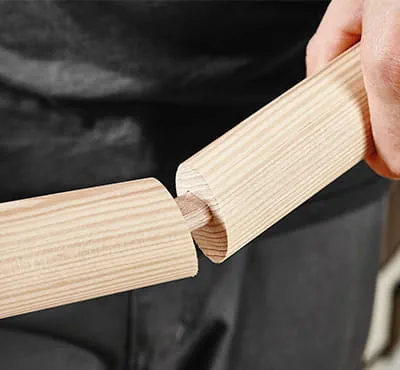

Festool har brickor i två kvaliteter för DOMINO förbindningsfräs:- brickor av bok för inomhusbruk
- brickor av sipo för utomhusbruk
-
I det här användningsexemplet beskriver vi hur man fogar ihop en profil med 35 mm diameter i en vinkel på 120°. Vi använder då en bricka av bok på 8x40 mm.
Innan man gör den första rundprofilförbindningen måste man göra en testfräsning för att vara säker på att få en förbindning med perfekt passning.
Den gör man så här:

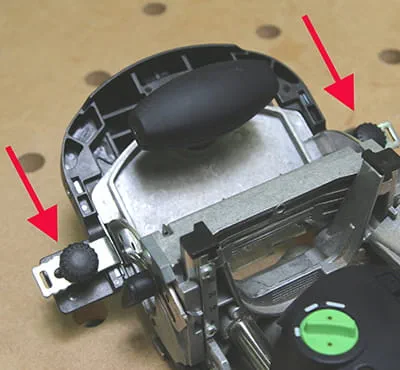

Skjut på rundstavsanslaget helt på bordet till DOMINO förbindningsfräsen och fäst det med vreden som sitter till höger och vänster på rundstavsanslaget.
-

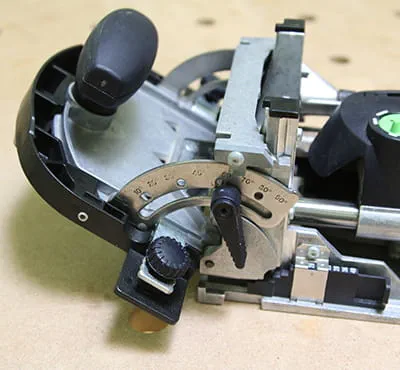

Ställ in rundprofilens vinkel (i detta exempel 60°) på DOMINO förbindningsfräsens vinkelinställning.
-

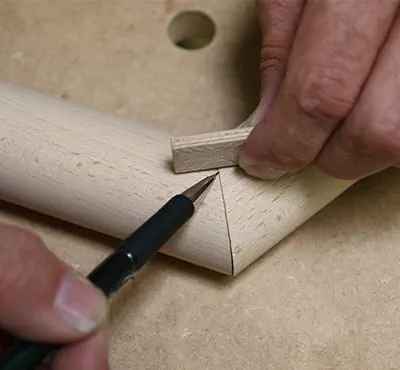

För att brickan ska kunna placeras på mitten placerar man rundprofilerna på samma sätt som de senare ska sitta när man förbinder dem med DOMINO-brickan. Markera brickans position med ett streck.
-
Lägg rundprofilen i plan med rundstavsanslaget på DOMINO förbindningsfräsen.

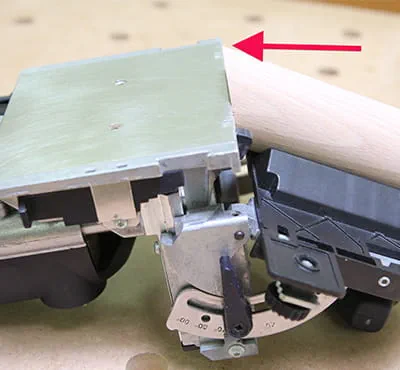

Med hjälp av markeringen för brickans position ställer man sedan in bordshöjden på fräsen.
-

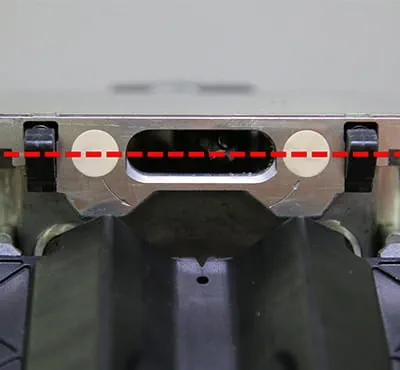

De två mittpunkterna på fräsbordets anslagstappar bildar en rät linje.
-

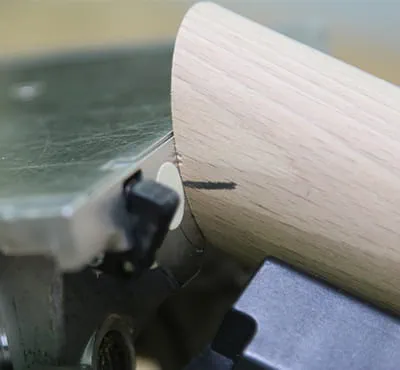

Ställ in höjden på bordet så att markeringen för brickans position är i jämnhöjd med den tänkta linjen.
-
Ställ in rätt bordshöjd med spännarmen.
När inställningarna är klara kan man börja testfräsa rundprofilförbindningen.
Anslut sugslangen till maskinen och dammsugaren och gör testfräsningen.
-

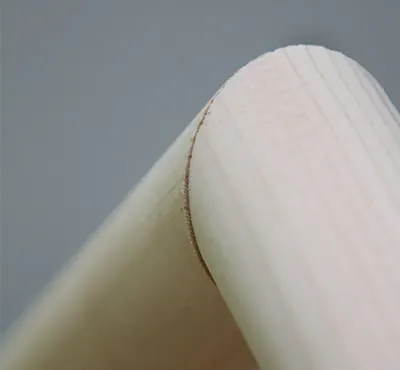

När man sätter ihop delarna efter testfräsningen kan det hända att inpassningen inte riktigt stämmer.
-

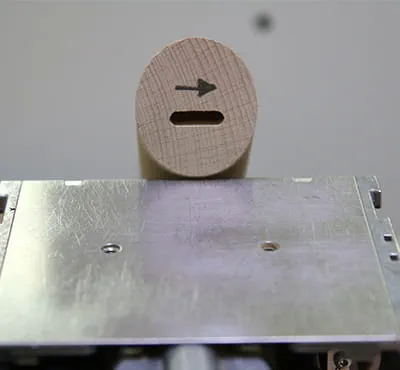

I det här exemplet har fräshålet inte hamnat mitt i rundprofilen. Då måste man göra följande korrigeringar:
Lossa båda spännskruvarna.

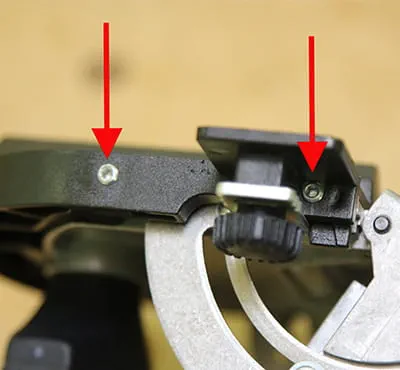

På vardera sidan av rundstavsanslaget finns två justerskruvar. Ställ in dem med en 2 mm insexnyckel.
-
För att rikta in fräsen, och därmed fräshålet, exakt mitt på rundstavsanslaget skruvar man in insexskruvarna antingen åt höger eller vänster (beroende på förskjutningens riktning) eller skruvar ur dem på motsatta sidan.
Tips:
Skruvarna har en M5-gänga med 0,8 mm stigning. Det innebär att rundstavsanslaget förskjuts 0,8 mm på fräsbordet för varje skruvvarv.
Det betyder att:
Vid en justering på 1,6 mm (motsvarande 2 varv) på vänster sida måste man även göra en justering på 1,6 mm (motsvarande 2 varv) i motsatt riktning på höger sida.
När inställningarna är klara drar man åt spännskruvarna och fortsätter att fräsa.
-
Anmärkning:

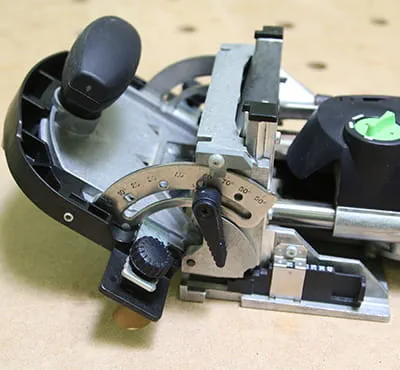

Denna inställning görs bara en gång! Om man tar bort anordningen från maskinen och sedan sätter tillbaka den igen behöver man inte göra om justeringen.
Tillvägagångssätt
-

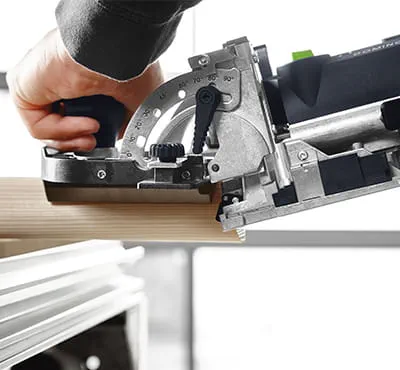

Efter denna efterjustering kan man nu fräsa den riktiga ledstången snabbt och med perfekt passning.
-

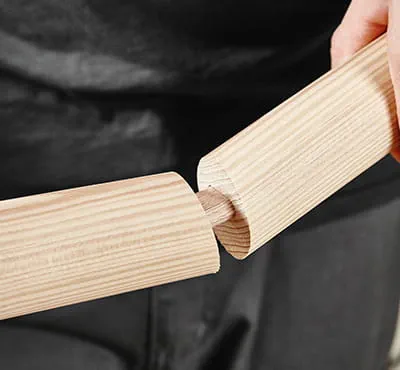

Genom DOMINO-brickans speciella geometri är denna förbindning vridsäker och tillräckligt stabil även för ledstänger. Det är enkelt att ställa om för rundprofilförbindningar med andra vinklar.
-
