Fräsa en not i trä

Notfräsning
För många träförbindningar eller andra konstruktioner inom möbelsnickeriet behöver man en not som kan tillverkas med handöverfräsen. Här hittar du en anvisning som förklarar de viktigaste stegen för hur man fräser genomgående, ej genomgående och infogade noter.

    Beskrivning

    Fräsa noter är ett av de vanligaste användningsområdena för handöverfräsen. Noter används oftast för styrning av rörliga möbeldelar eller vid framställning av träförbindningar. Därför är det mycket viktigt att noterna blir exakt raka.

    Med handöverfräsen och styrskenorna i kombination med multifunktionsbordet går det smidigt och snabbt att fräsa en rak not.
    Noterna kan fräsas i många olika bredder. För detta ändamål finns det notfräsar i olika diametrar. De vanligaste storlekarna är 3 mm till 30 mm.

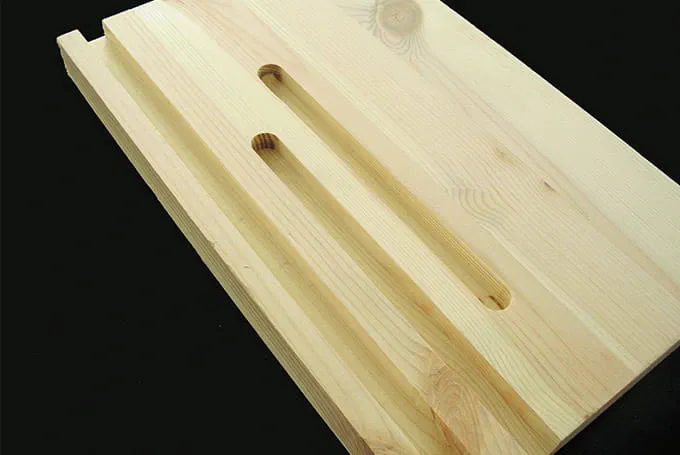

    I detta användningsexempel beskriver vi fräsning av genomgående och ej genomgående samt infogade noter.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner/tillbehör

    Som alternativ rekommenderas följande maskiner och tillbehör:
    Beroende på hur bred noten ska vara kan man även använda vilken annan notfräs som helst med en skaftdiameter på 8 mm. Till de större handöverfräsarna kan fräsverktyg med 12 mm skaftdiameter användas.

    Förbereda/ställa in

    • Ställ in styrskenan och vinkelanslaget exakt för en rät vinkel med hjälp av bruksanvisningen.
      Ställ in styrskenan på arbetsobjektets tjocklek.
      Arbetsobjekt:
      Markera notens mittlinje på arbetsobjektet.
      Vid ej genomgående noter:
      Markera begränsningslinjerna lodrätt mot mittlinjen.

      +

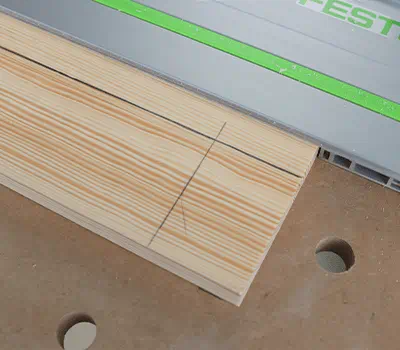

      Ställa in styrskenan och vinkelanslaget

    • Minimiavståndet x från fräsens mitt till styrskenans kant beror på fräsdiametern och beräknas så här:

      x = fräsdiameter i mm/2 + 2 mm

      2 mm ska läggas till för säkerhets skull vid fräsning.

      För en notfräs på 12 mm blir avståndet till styrskenan alltså 8 mm.

      Använd markeringen på fräsbordet för att rikta in maskinen.

      +

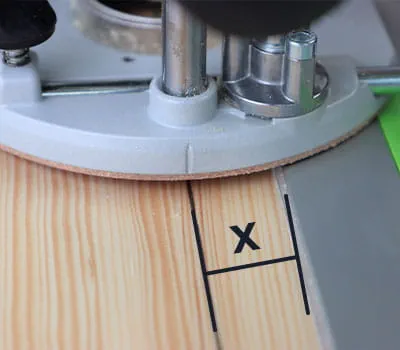

      Avstånd till styrskenan

    • Ställa in handöverfräsen:

      Sätt i fräsen i spänntången till minsta inspänningsdjupet (markeringen på skaftet) och dra åt.

      Montera FS-rälsanslaget på handöverfräsen.

      Placera handöverfräsen på styrskenan.

      Ställ in önskat fräsdjup. Man kan förinställa upp till tre fräsdjup med revolveranslaget.

      Ställ in handöverfräsens sidoavstånd till styrskenan (se beräkning, i exemplet x= 8 mm med en 12 mm notfräs).

      Rikta in markeringen på fräsbordet mot mittlinjen.
      Kontroll: markeringen ska alltid vara på mittlinjen i början och slutet av noten.

      Lägg stödet på handöverfräsen mot arbetsobjektets yta och dra åt.

      +

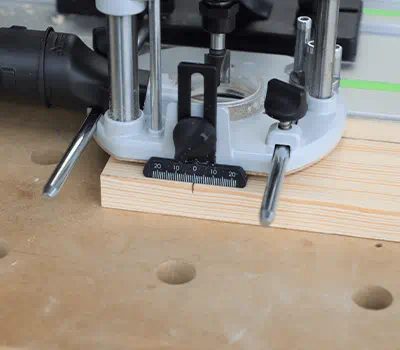

      Ställa in handöverfräsen

    • För ej genomgående resp. infogade noter ska man använda styrskenans rekylstopp.

      Kör fräsen till läget där noten begränsas och sätt ett rekylstopp där framför fräsen.

      Ställ in varvtalet med hjälp av tabellen i bruksanvisningen.

      Anslut sugslangen.

      +

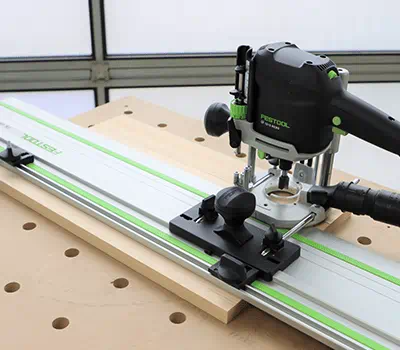

      Rekylstopp

    Tillvägagångssätt

    • När man arbetar med multifunktionsbordet och ett exakt inställt anslag lägger man arbetsobjektet mot anslagsskenan, fixerar och spänner fast.

      Placera handöverfräsen på skenan.

      Starta handöverfräsen och kör fram den till djupet för det förinställda djupanslaget framför arbetsobjektet, resp. sätt ner den i arbetsobjektet vid infogade noter.

      OBS! Fräsverktyget får inte vara i kontakt med arbetsobjektet när man startar fräsen.

      Man fräser noten genom att föra handöverfräsen fram till den inställda begränsningen eller ut över arbetsstyckets kant vid en genomgående not.

      För att undvika att träet splittras i änden av arbetsobjektet ska man använda en träbit som stöd där.

      Upprepa proceduren tills noten har rätt djup. Då är det praktiskt att använda de tre förinställda fräsdjupen revolveranslaget.

      +

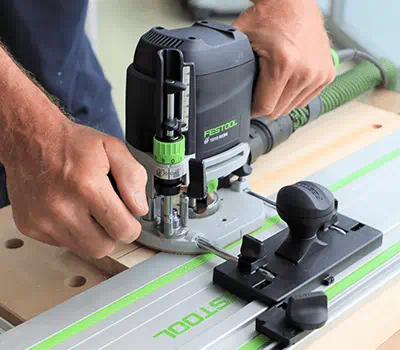

      Notfräsning med handöverfräsen
