Längsgående fogar för att byta delar eller förlänga till exempel en tröskel eller ett väggband
Beskrivning
För att kunna göra fogarna måste man ha rätt verktyg. Exakt hur man gör för att foga ihop träbjälkar när delar ska bytas i gamla hus beror förstås på hur det ser ut på plats, utrymmet och virkets tvärsnitt. I det här användningsexemplet arbetar vi med nya bjälkar. I användningsexemplet förklaras allt från tillsågningen, via hopfogningen till monteringen av gängbultarna exakt. Vi använder främst olika cirkelsågar.
Materiallista
- 12x20 cm trä
- Gängstänger eller gängbultar
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-
Markera virket
Innan man kan börja arbetet med fogen måste man markera. Halvlaskens utförande beror på hur tjockt träet är. För längden på överlappningen har vi valt en 3-dubbel tjocklek (3xh). Fogningsdjupet är 3 cm.
Tillvägagångssätt
-
Fixera styrskenan inför sågningen
När vinkelanslaget har riktats in kan det fixeras med skruvtvingar.
-
Såga till med cirkelsågen
Nu är det dags att börja såga. Gör likadant med motstycket.
-
Avsluta längssnittet
Färdigt snitt
-
Göra fogens delar
För att göra fogens delar måste man först såga in i begränsningslinjerna. Det är mycket enkelt med cirkelsågen och kap- och gerskenan. Ställ in sågdjupet, lägg an på markeringen och såga.
-
Göra fogens delar
Såga in i mittaxeln
-
Montera notningsenheten i cirkelsågen
Med notfräsheten kan fogdelens mittområde snabbt planas ut. Då måste man demontera klingan och montera notfärssenheten enligt bruksanvisningen. Här har vi valt den maximala fräsbredden på 25 mm.
-
Fräsa ur delarna
När fräsdjupet är inställt kan man börja fräsa ur delarna i kombination med kap- och gerskenan. Om fogen kommer att vara synlig bör man spänna fast en träbit som skydd för att minimera splittret.
-
Göra färdigt delarna
Färdiga delar
-
Lägg ihop
Nu kan de båda delarna läggas ihop.
-
Borra hål för bultarna med borrstativet
Med batteriborr/skruvdragaren i borrstativet kan man borra hålen som behövs.
-
Andra borrsteget
Dessutom måste man borra hålen för brickorna med precisionsborr med djupstopp.
-
Sätta i gängbultarna
Sätt sedan i gängbultarna och dra åt dem.
-
Ta bort markeringarna
Man kan även slipa bort pennmarkeringarna på skarvens bearbetade områden med en batterislipmaskin.
-

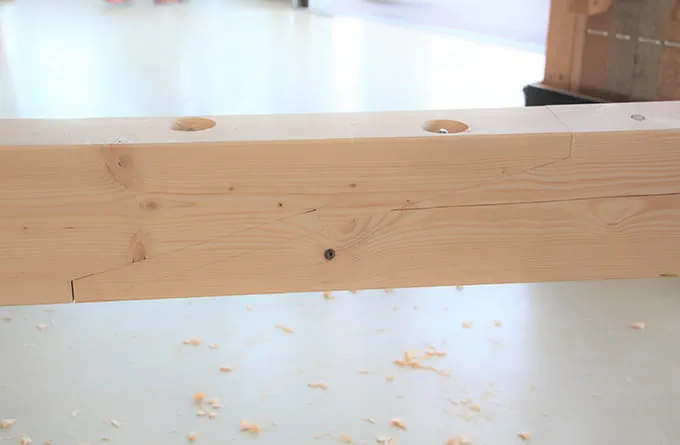

Fogen är klar
Resultatet är en snygg och robust fog i bjälken.
-
