Göra inskärningar för bjälkar

konstruktion med dubbla bjälkar
I det här användningsexemplet visar vi hur man gör inskärningar för dubbla bjälkar i änden av en stolpe.

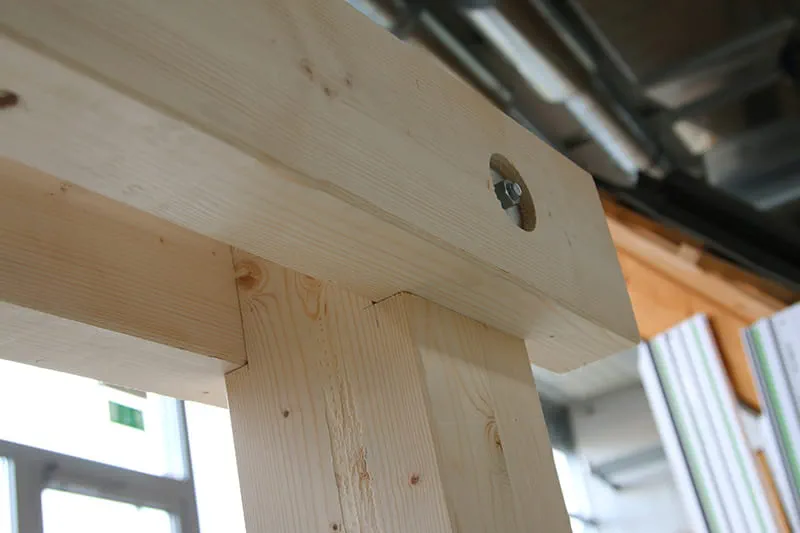

Dubbla bjälkar med inskärningar i stolpen är en stabil fog som används i exempelvis carportar.

    Beskrivning

    Inskärningar för bjälkar används ofta för att förbättra avlastningen och för att underlätta monteringen av en bärande konstruktion.
    För att såga till och göra inskärningen använder vi här en HK 85 i kombination med notningsenheten.

    Materiallista

    • Stolpe 16x16 cm
    • Bjälkar 8x16 cm




    Inskärningar

    Maskiner/tillbehör

    Alternativa maskiner

    Förbereda/ställa in

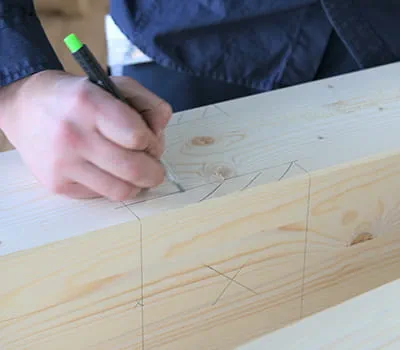

    • Gör markeringar i stolpens ände. I vårt exempel är inskärningen 25 mm djup. Stolpens ände ska ligga under bjälkarnas övre kant (här -0,5 cm) för att kompensera för eventuell krympning.

      +
      Markera stolpens ändar.

    Tillvägagångssätt

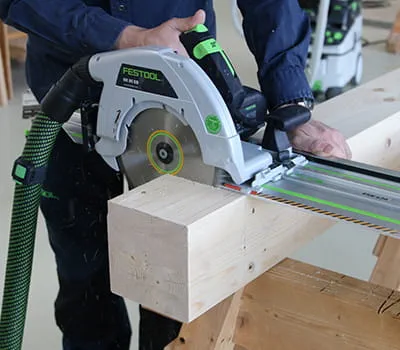

    • Kapa stolpändarna med kap- och gerskenan och HK 85. Kapsnittet måste göras i två steg.

      +
      Kapa stolpändarna med kap- och gerskenan och HK 85

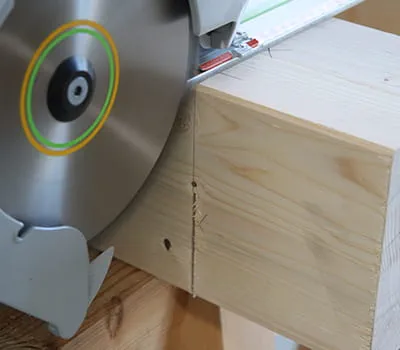

    • Vänd på stolpen och gör det andra snittet. Med kap- och gerskenan får man ett mycket bra resultat även om träet är lite tjockare.

      +
      Vänd på stolpen och gör det andra snittet.

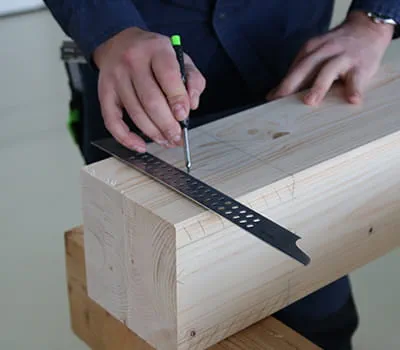

    • Markera hålet

      Borra ett hål (14 mm) för bulten som krävs för den här fogen.

      +
      Markera hålet

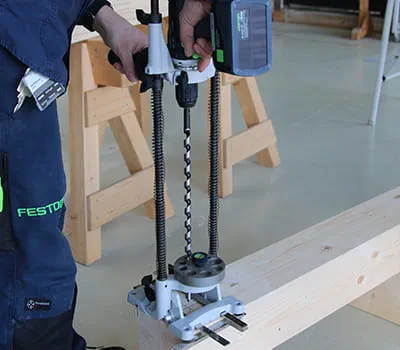

    • För att hålen ska kunna borras snabbt och rakt bör man använda Festools borrstativ för timring i kombination med en borrskruvdragare, batteri- eller nätdriven.

      +
      Borra hålen snabbt och rakt

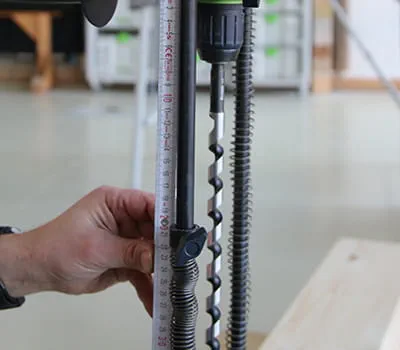

    • På borrstativet ställer man in borrdjupet med djupstoppet och styrstången.

      +
      Ställa in borrdjupet

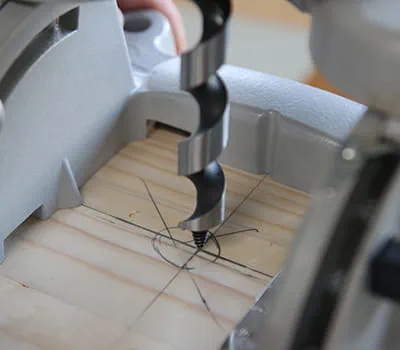

    • Axelmarkeringarna på borrstativet underlättar justeringen.

      +
      Justera borrstativet

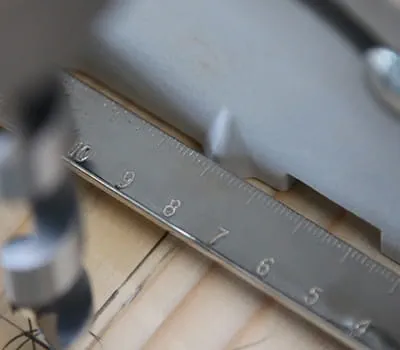

    • För borrning i serie bör man ställa in parallellanslagen. På axelmarkeringsindikatorn kan det önskade avståndet från anslagssidan avläsas och fixeras.

      +
      Ställa in parallellanslagen

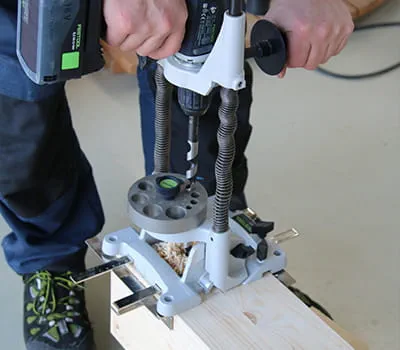

    • Borra hål

      +
      Borra hål

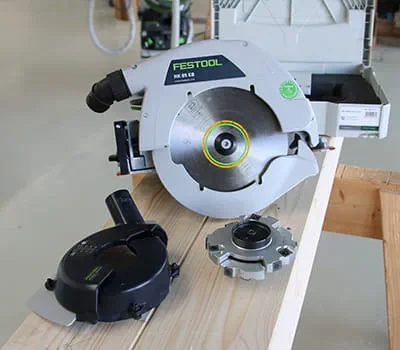

    • För att göra inskärningarna används HK 85 med notningsenheten

      +
      HK 85 med notningsenheten

    • +

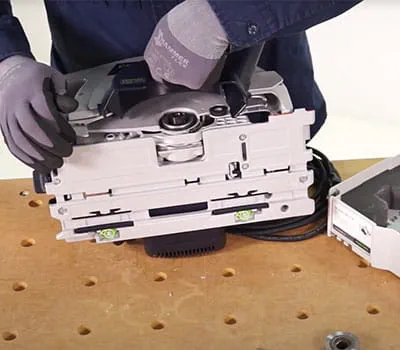

      Montera notningsenheten

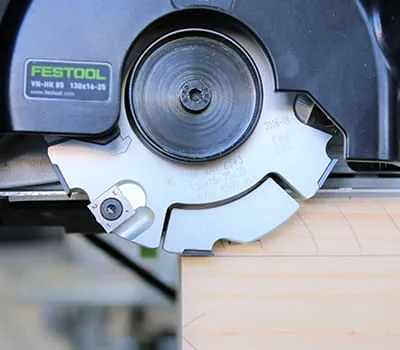

    • Ställ in fräsdjupet. Kontrollera gärna på ritsen först. Det maximala fräsdjupet med skena är ca 32 mm

      +
      Ställ in fräsdjupet.

    • Fräs flera gånger för att göra inskärningen.
      Tips: För att förhindra splitter vid den sista fräsningen bör man kapa träfibrerna med ett stämjärn på markeringen.



      +
      Fräsa flera gånger

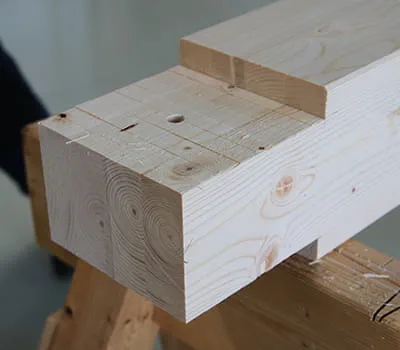

    • Färdig stolpände

      +
      Färdig stolpände

    • Montera de förberedda bjälkarna med överensstämmande hål.

      +
      Montera de förberedda bjälkarna med överensstämmande hål

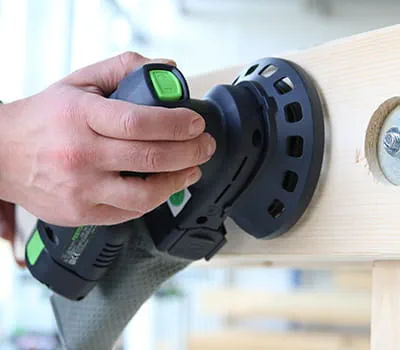

    • Efter monteringen syns ofta fula ställen som måste slipas. Den batteridrivna excenterslipen är perfekt för att ta bort små smutsfläckar och blyertsmarkeringar i efterhand.

      +
      Montera de förberedda bjälkarna med överensstämmande hål
