Göra träförbindningar:Fräsa för balkbeslag med frässchablon och handöverfräs

Speciell användning med MFS och OF 2200

I detta användningsexempel visar vi hur man snabbt och exakt gör träförbindningar med balkbeslag med hjälp av Festool-systemet. Steg för steg tar vi upp förberedelsen av handöverfräsen och monteringen av frässchablonen samt fräsning och hopfogning av träbalkarna utan synliga skruvar. Den här metoden är särskilt lämplig när man ska göra flera förbindningar eftersom Festool-systemet passar bra för upprepade fräsningar.

Observera: Användningsexemplen ersätter inte bruksanvisningen och säkerhetsanvisningarna!

Beskrivning

Osynliga balkförband används ofta för träbygge. Därför finns det en mängd olika produkter för att göra sådana träförbindningar. De ska fräsas noggrant och exakt för att garantera att förbindningen passar in perfekt. För att foga balkar utan att det syns fungerar kombinationen handöverfräs och multifrässchablon mycket bra. Med Festool-systemet kan man foga träbalkar snabbt och exakt utan synliga skruvar. Det är extra praktiskt när man ska fräsa många förbindningar. I detta användningsexempel visar vi hur man gör upprepade, exakta fräsningar för osynliga balkförband.

Maskiner/tillbehör

I detta användningsexempel rekommenderas följande maskiner och tillbehör:

Handöverfräs OF 2200 EB-Plus

Kraftpaketet med enormt drag.
Dammsugare CTM 36 EI CLEANTEC

Allroundlösningen för bygget och verkstaden

Alternativa maskiner

Som alternativ rekommenderas följande maskiner och tillbehör:

Handöverfräs OF 1400 EBQ-Plus

Den idealiska kombinationen av kraft och komfort.

Förbereda/ställa in

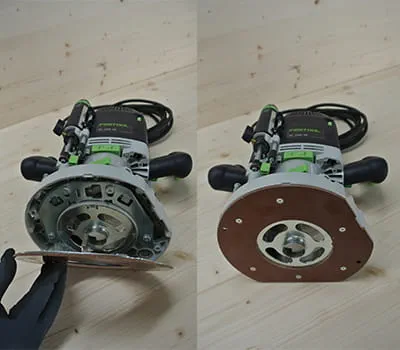

För att fräsa för balkbeslag monterar man först notfräsen och kopierringen i handöverfräsen. Man kan också använda en annan glidsula.

+
Ställ in multifrässchablonen på bredden som behövs för det aktuella balkbeslaget.

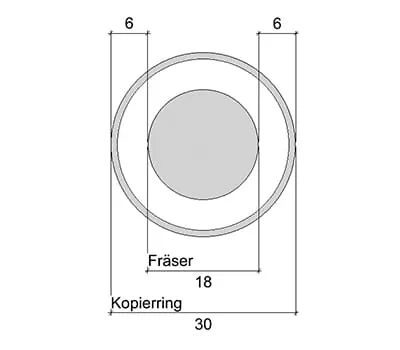

För arbete med schablonen gäller följande: Beslagets bredd plus differensen mellan kopierringens diameter och fräsdiametern. Här: 60 mm + (30 mm - 18 mm) = 72 mm.

+

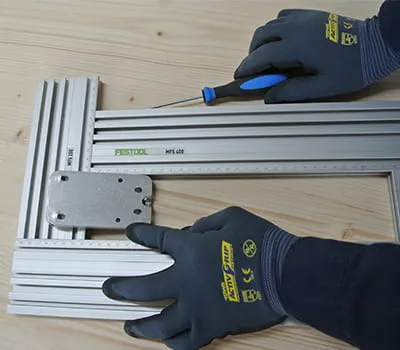

Lägg i beslaget i schablonen.

+

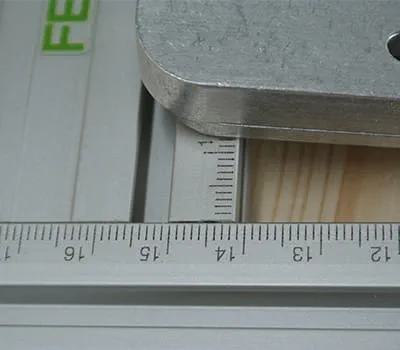

Lägg till differensvärdet (här 12 mm) till beslagets bredd, läs av skalan på frässchablonen och fixera den på rätt ställe. Längden på frässchablonen är beslagets längd plus ca 30 mm. Den extra längden behövs för att man ska kunna köra in bättre med fräsen i materialet.

+

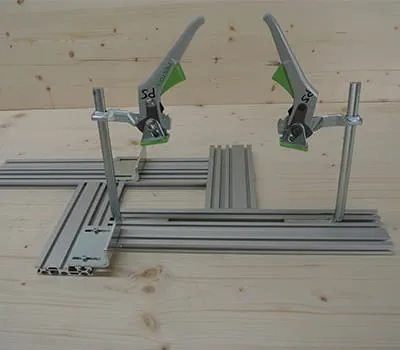

Montera de båda vinkelanslagen parallellt med breddaxeln. Enklast är det att göra inställningen direkt på arbetsobjektet. Den smala schablonkanten måste i det här fallet vara 6 mm ((kopierringens diameter - fräsdiametern)/2 = ((30 mm -18 mm)/2 = 6 mm) från fräskanten. För att fixera schablonen på kantbalken skjuter man in de båda enhandstvingarna.

+
Nu är schablonen klar och kan snabbt placeras på kantbalkens axelmarkering för att sedan lika snabbt skjutas vidare till nästa position efter fräsningen.

+

Tillvägagångssätt

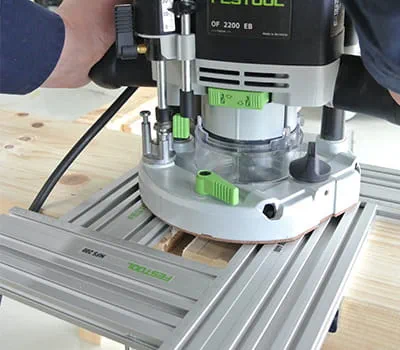

För att göra träförbindningar måste man montera handöverfräsen och ställa in djupet. När dammsugaren har anslutits till handöverfräsen kan man börja fräsa.
För att undvika splitter på överkanten bör man fräsa in den högra kanten lite.

+

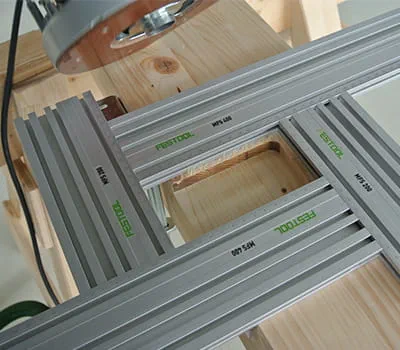

Därefter kör man ut igen och fräser träförbindningarna medurs utmed vänstra kanten. Sedan fräser man ur materialet invändigt.

+

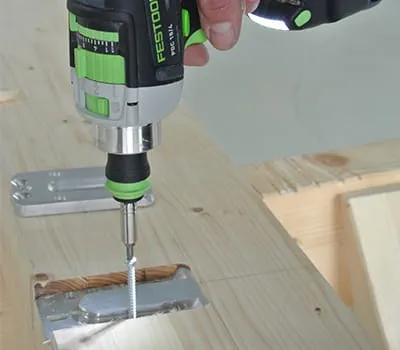

När man fräst förbindningarna monterar man beslagen med lämpliga skruvar.

+
Med Festool-systemet är det enkelt att göra träförbindningar. Resultatet är ett osynligt balkförband som kan fräsas och monteras exakt och snabbt gång på gång.

+
