Geringsfogar i trä med DOMINO-brickor

Geringsfogar
I det här användningsexemplet förklarar vi steg för steg hur man snabbt och enkelt gör geringsfogar. Vi använder förbindningsfräsen och lösa tappar – de ovala DOMINO-brickorna.

    Beskrivning

    Med träförbindningssystemet DOMINO kan man enkelt och snabbt göra sådana skivfogar med gering som snickare och möbelsnickare ofta använder sig av. DOMINO-brickan förenar egenskaperna hos en platt plugg (flexibel och vridsäker) med egenskaperna hos en vanlig rund plugg (fixerbar och hållfast).

    I detta exempel bygger vi en bänk för att visa hur sådana fogar snabbt och enkelt tillverkas med DOMINO anslagsstift.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Första steget är att ställa in DOMINO förbindningsfräsen:

      • Vårt arbetsobjekt är 30 mm tjockt.
      • Vi använder brickor på 8 x 40 mm.
      • Geringsvinkeln är 45°.

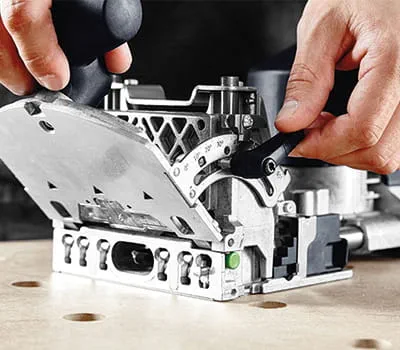

      Det kräver följande inställningar på förbindningsfräsen:

      • Ställ in fräshöjden på lägsta nivån, 10 mm.
      • Fräsvinkeln är 45° och fräsdjupet halva bricklängden, alltså 20 mm.

      +
      Ställa in förbindningsfräsen

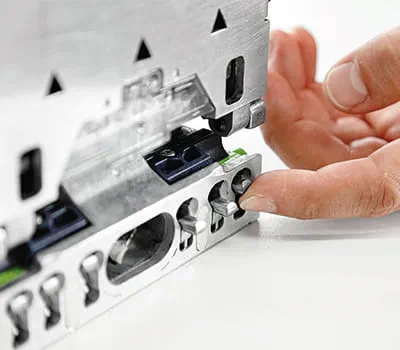

    • Välj rätt hålavstånd med anslagsstiften beroende på arbetsobjektet. I det här exemplet arbetar vi med mittstiften, vilket ger en hålavstånd på 37 mm.

      +
      Välja hålavstånd

    Tillvägagångssätt

    • När det första hålet har frästs (stiftet ligger här an mot arbetsobjektets kant), sätts stiftet ner i hålet och bildar nästa anslag.Fräs det första hålet med perfekt passning och övriga som långhål med spelrum.

      Tips:
      En markering på stomkanten gör att det blir lättare att hitta rätt ställe att senare lägga an förbindningsfräsen igen.

      +
      Fräsa hål

    • Här kommer DOMINOs unika långhålsprincip till sin rätt. Det första hålet, fixeringshålet, fräser man så att det passar exakt till den valda DOMINO-brickans diameter.När DOMINO-brickan sitter i fixeringshålet riktar förbindningen in sig exakt efter framkanten så att den hamnar rätt. Övriga hål fräser man som långhål med spelrum. På så sätt arbetar man snabbt och enkelt med en exakt, perfekt och stabil fog som resultat.

      +
      Fräsa långhål

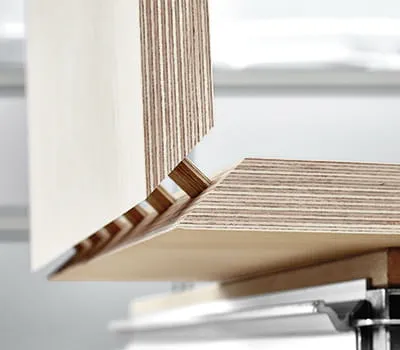

    • Foga ihop arbetsobjektets delar och limma brickorna ordentligt. På det här sättet kan även mindre arbetsobjekt och ramar fogas med gering. För de mindre arbetsobjekten passar dock DF 500 bättre.

      +
      Limma brickorna

    • Tips:

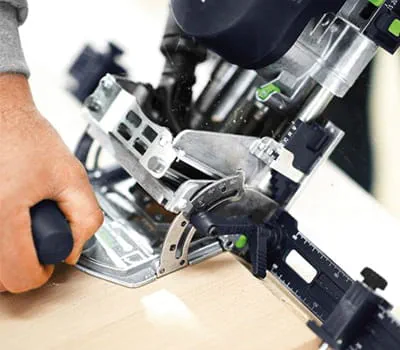

      För större hålavstånd kan man arbeta med tväranslaget för både l DF 700 och DF 500.

      +
      Tväranslag
