Fräsa vangstycken med multifrässchablon

Om man måste tillverka en egen trappa kan man fräsa för stegen i vangstyckena med hjälp av en schablon och en handöverfräs. Det här användningsexemplet visar hur man fräser vangstycken och beräknar rätt diameter. Så får man ett jämnt resultat i fräsningen och kan tillverka skräddarsydda vangstycken.

Observera: Användningsexemplen ersätter inte bruksanvisningen och säkerhetsanvisningarna!

Beskrivning

Snickare ställs ofta inför uppgiften att tillverka en trappa och måste då lägga mycket tid på att tillverka en frässchablon för vangstyckena.

Det här användningsexemplet visar en lösning för hur man fräser så flexibelt som möjligt och enkelt ställer in de mått som behövs.

Maskiner/tillbehör

I detta användningsexempel rekommenderas följande maskiner och tillbehör:

Handöverfräs OF 2200 EB-Plus

Kraftpaketet med enormt drag.

Alternativa maskiner

Som alternativ rekommenderas följande maskiner och tillbehör:

Handöverfräs OF 1400 EBQ-Plus

Den idealiska kombinationen av kraft och komfort.

Förbereda/ställa in

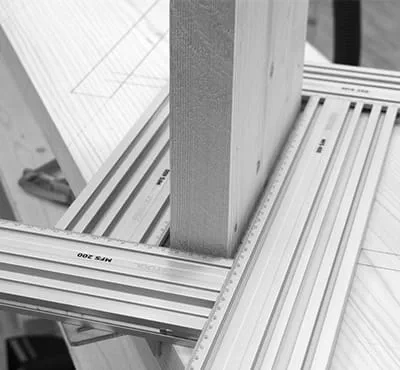

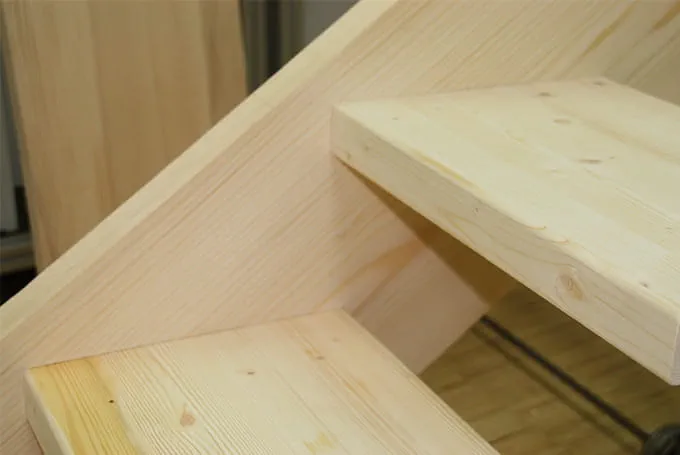

I exemplet beskriver vi hur man fräser vangstycken för infällda trappsteg utan sättsteg med multifrässchablonen MFS.

+

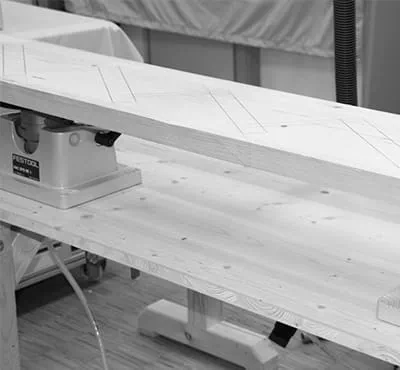

Vangstycket ska ligga säkert och spännas fast, gärna med FESTOOL-vakuumspännsystemet. Då kan man spänna fast det utan skador och kan framför allt förskjuta MFS på stycket utan störande tvingar.

+

Tillvägagångssätt

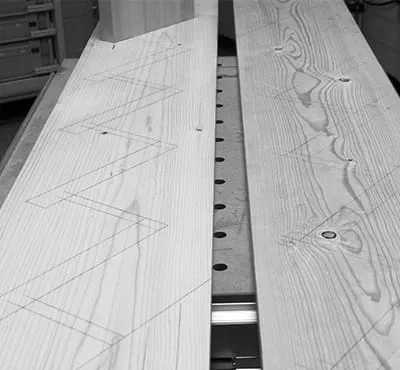

Markera först trappans lutning och stegdjupet på vangstycket.

+

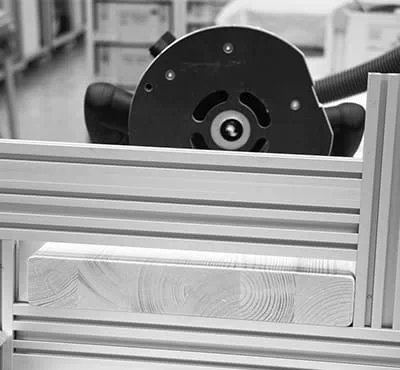

Ställ sedan in MFS. Schablonen måste justeras med skillnaden mellan kopierringens och fräsverktygets diameter så att dess längd och bredd blir större än stegens tvärsnitt.

+
Exempel:

Stegets djup = 264 mm
Stegets tjocklek = 42 mm

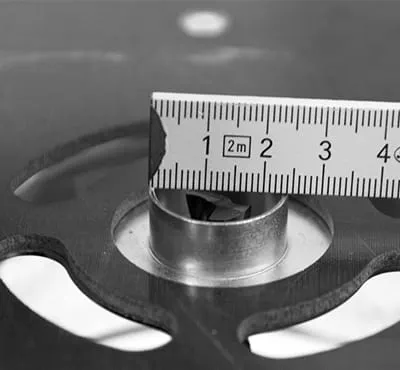

Kopierringens diam. = 24 mm
Fräsdiameter = 12 mm

MFS-inställning:

Djup: 264 mm + (24 mm-12 mm) = 276 mm
Tjocklek: 42 mm + (24 mm-12 mm) = 54 mm

+

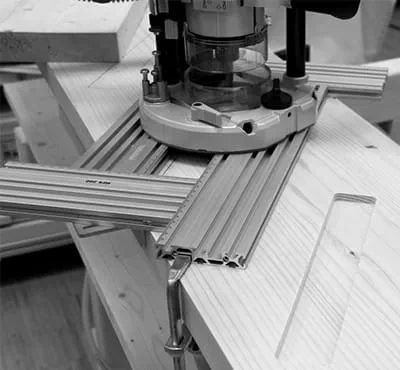

På raka vangstycken kan man montera de medföljande anslagsvinklarna, på vilka schablonen sedan kan förskjutas till nästa fräsposition. Schablonen fixeras med två tvingar.

+
När fräsverktyget är isatt, ställ in fräsdjupet, sätt i kopierringen och sätt fräsen på schablonen.

Sänk ner den i träet med maskinen igång och fräs – eventuellt i flera steg.

Om man börjar med vänster vangstycke måste man lägga på schablonen spegelvänt för det högra vangstycket och anpassa anslagsvinklarna.

+

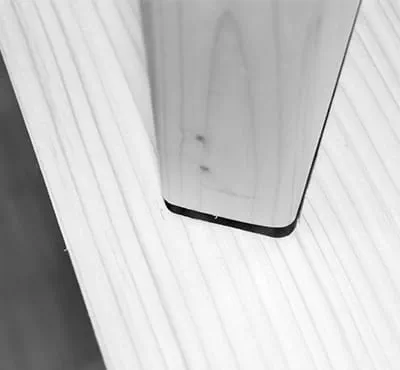

Efter fräsningarna kan man montera trappstegen på prov.

+

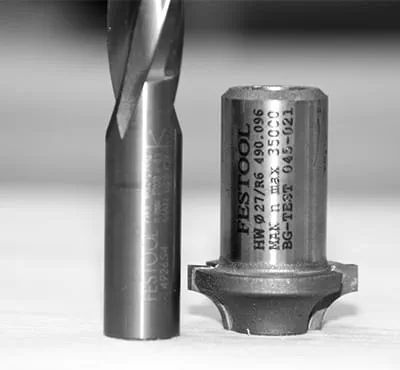

Tips: Välj en fräsdiameter som motsvarar trappstegens blivande hörnradie.
Till exempel hörnradie = R 6 mm
Notfräs = D 12 mm

+
Tips: Med ett par extra förlängningsprofiler kan man bygga upp MFS så att trappsteget och sättsteget kan fräsas i en fastspänning.

+
Framför allt för infällda trappsteg, som eventuellt även har ett vertikal sättsteg, är det tidsödande och besvärligt att tillverka en schablon.

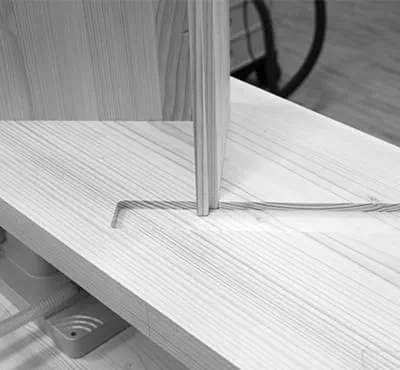

Med multifrässchablonen MFS kan man på så sätt enkelt fräsa vangstycken med vilken trappfräs som helst och handöverfräsen.
Allra mest praktiskt blir det om man använder hela FESTOOL-systemet.

+
