Fräsa urtag för handtag

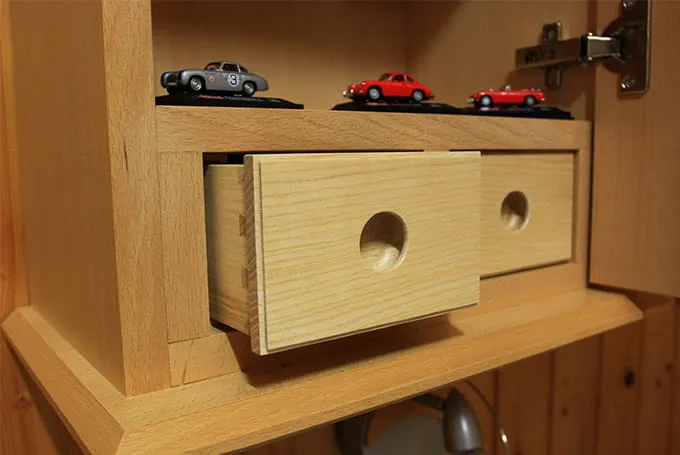

I detta användningsexempel från Festool förklarar vi steg för steg vad man ska tänka på när man fräser ett runt urtag i en träfront. Såväl förberedelsen med tillverkning av en schablon och inställningen av handöverfräsen som tillvägagångssättet beskrivs utförligt. Urtag som handtag passar speciellt bra för skjutdörrar eftersom resultatet syns på framsidan.

Observera: Användningsexemplen ersätter inte bruksanvisningen och säkerhetsanvisningarna!

Beskrivning

I ett annat användningsexempel förklarar vi hur man kan göra en greppmöjlighet utmed en kant genom att fräsa. Ofta satsar man dock på ett infällt handtag av konstruktionsskäl eller för att det helt enkelt blir snyggare. Fördelen med dessa är att de inte sticker ut och därför inte stör på invändiga utdragslådor eller skjutdörrar. I motsats till användningsexemplet ”Fräsa handtag för trälådor” fräser man i det här fallet inte igenom lådfronten helt. Därför passar ett infällt handtag bättre för utdragslådor som syns utåt. Genom formge det på olika sätt kan man använda ett infällt handtag som en snygg designdetalj. I detta användningsexempel använder vi ett runt handtag för att visa hur man kan fräsa in en sådan handtagstyp direkt i materialet.

Maskiner/tillbehör

I detta användningsexempel rekommenderas följande maskiner och tillbehör:

Handöverfräs OF 1010 REBQ-Plus

Tänd ljuset för perfekt precision
Dammsugare CTM 36 EI CLEANTEC

Allroundlösningen för bygget och verkstaden

Alternativa maskiner/tillbehör

Som alternativ rekommenderas följande maskiner och tillbehör:

Förbereda/ställa in

Man måste vara mycket noggrann när man tillverkar schablonen för att fräsa det infällda handtaget. Eventuella ojämnheter kommer att synas i det färdiga arbetsobjektet och är mycket svåra att åtgärda. En exakt tillverkad schablon kan dessutom användas för andra arbetsobjekt.

För 15 till 19 mm tjocka lådfronter ska materialet i schablonen vara minst 10 mm tjockt. Multiplexskivor är mycket lämpliga för att tillverka schabloner eftersom de är mycket fasta och robusta.

För att man senare ska kunna spänna fast schablonen bör dess mått vara minst 20/30 cm.

Eftersom vi i det här exemplet ska fräsa runda handtag i trä räcker det med att borra ett hål med ett Forstnerborr.

Om man använder ett styrlager på 27 mm beräknas borrdiametern så här:

Önskad diameter på handtaget + 15 mm = borrdiametern för schablonen

+
Först ritar man ett kryss på undersidan av schablonen och borrar sedan i mitten av markeringen.

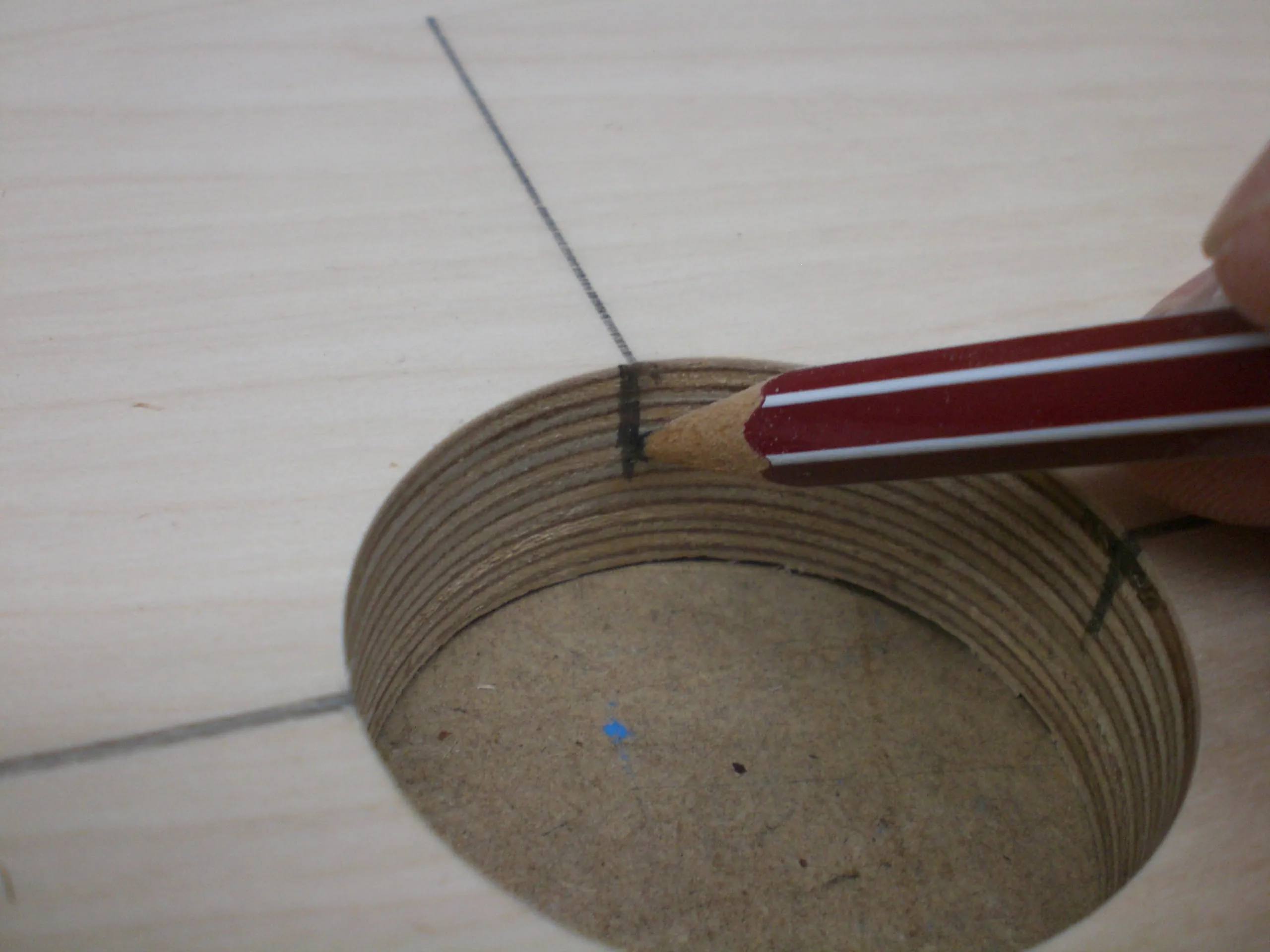

Markeringen öveförs sedan till hålkanten som bilden visar.

+

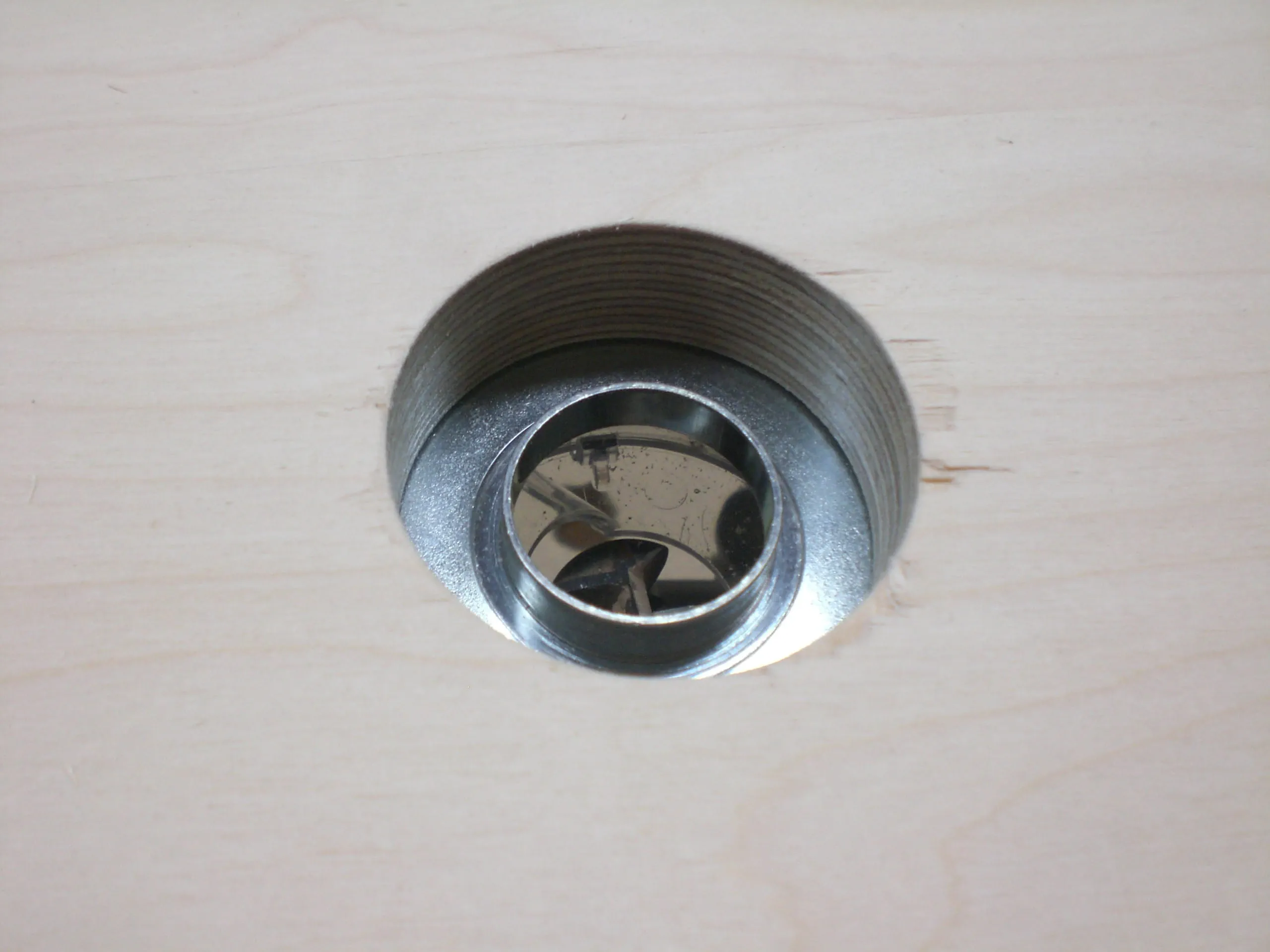

Nu riktar man in handöverfräsen mitt i hålet.

+
Man markerar denna position på ovansidan med en penna. Detta steg är mycket viktigt eftersom man senare bara får sänka och höja i mitten. Om man kommer emot kanten när man sänker och höjer blir det ett märke i handtaget.

+
För att ställa in handöverfräsen måste man se till att få rätt inspänningsdjup när man sätter i fräsverktyget.
Djupet är korrekt när linjen under V-markeringen inte syns.

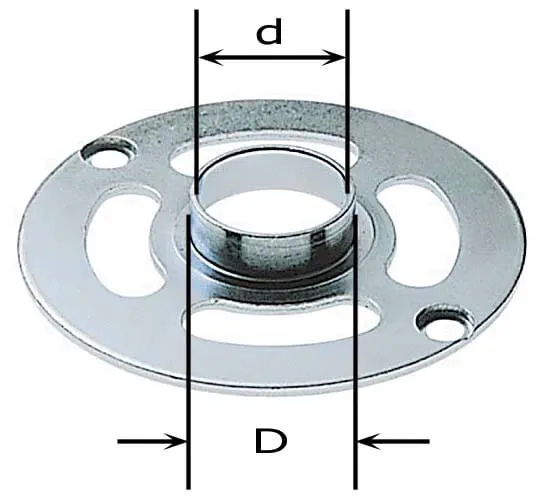

Som redan nämnts använder vi här ett styrlager med 27 mm diameter.

Det används i stället för den svarta plastringen och centreras med centreringsdornen ZD-OF.

+

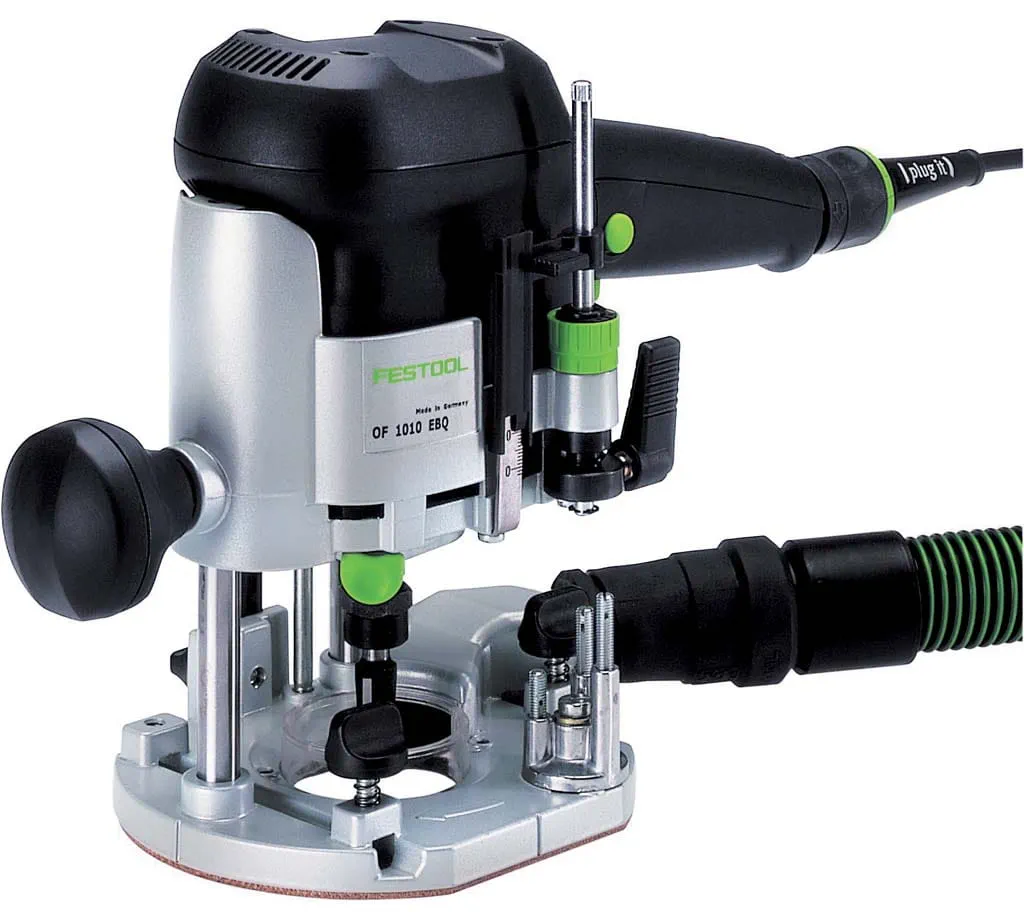

För att ställa in fräsdjupet sätter man handöverfräsen på schablonen.

Sedan styr man den stillastående fräsen över ett plant underlag.

Nu ställer man in fräsdjupet på 16 mm på djupanslaget.

Man bör kontrollera fräsdjupet genom att provfräsa innan man börjar fräsa själva handtaget.

+

Tillvägagångssätt

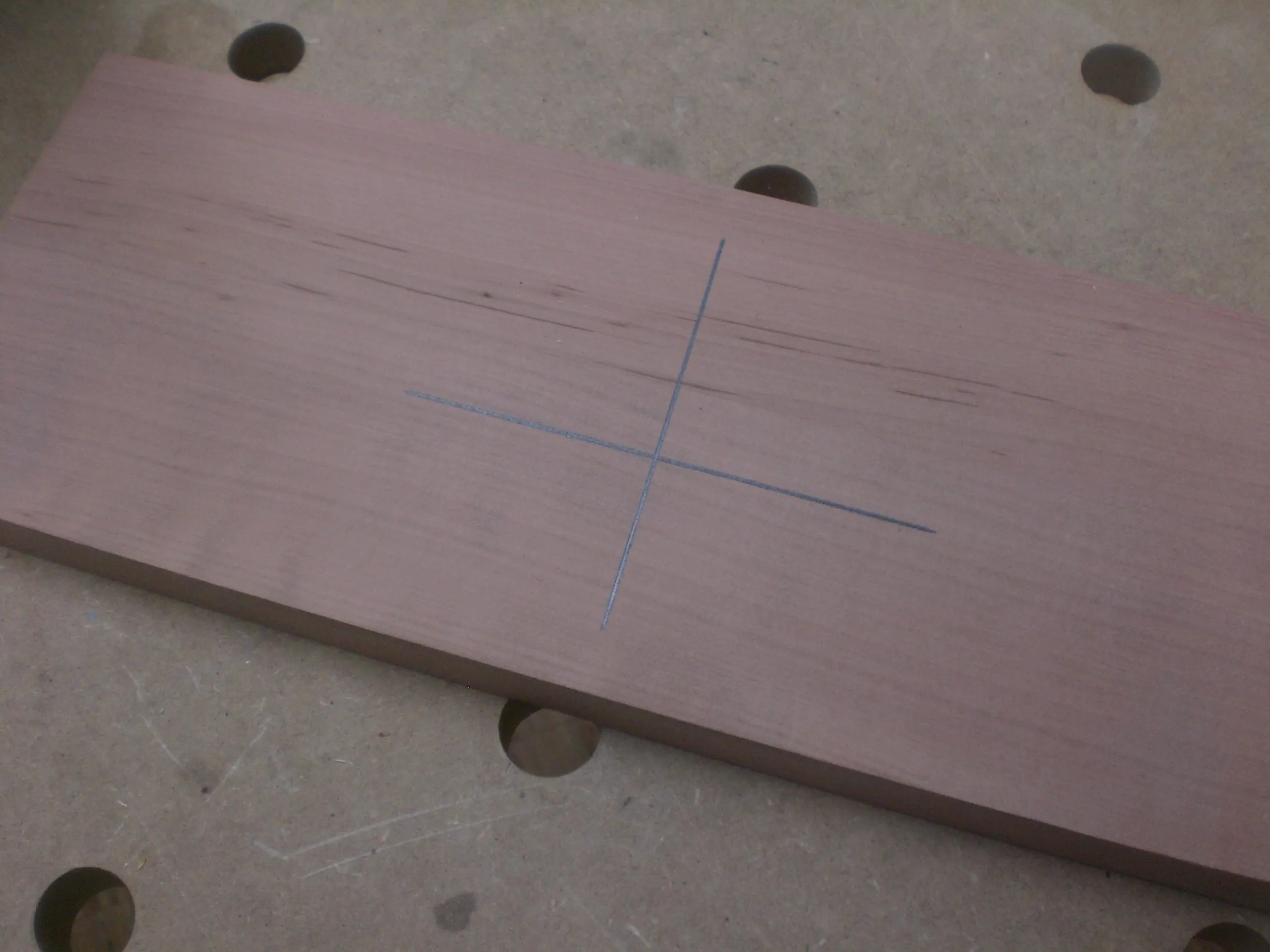

Markera positionen för handtaget på det aktuella arbetsobjektet med ett stort kryss. Arbetsobjektet måste vara minst 19 mm tjockt. Annars finns risk att man fräser igenom arbetsobjektet helt.

+

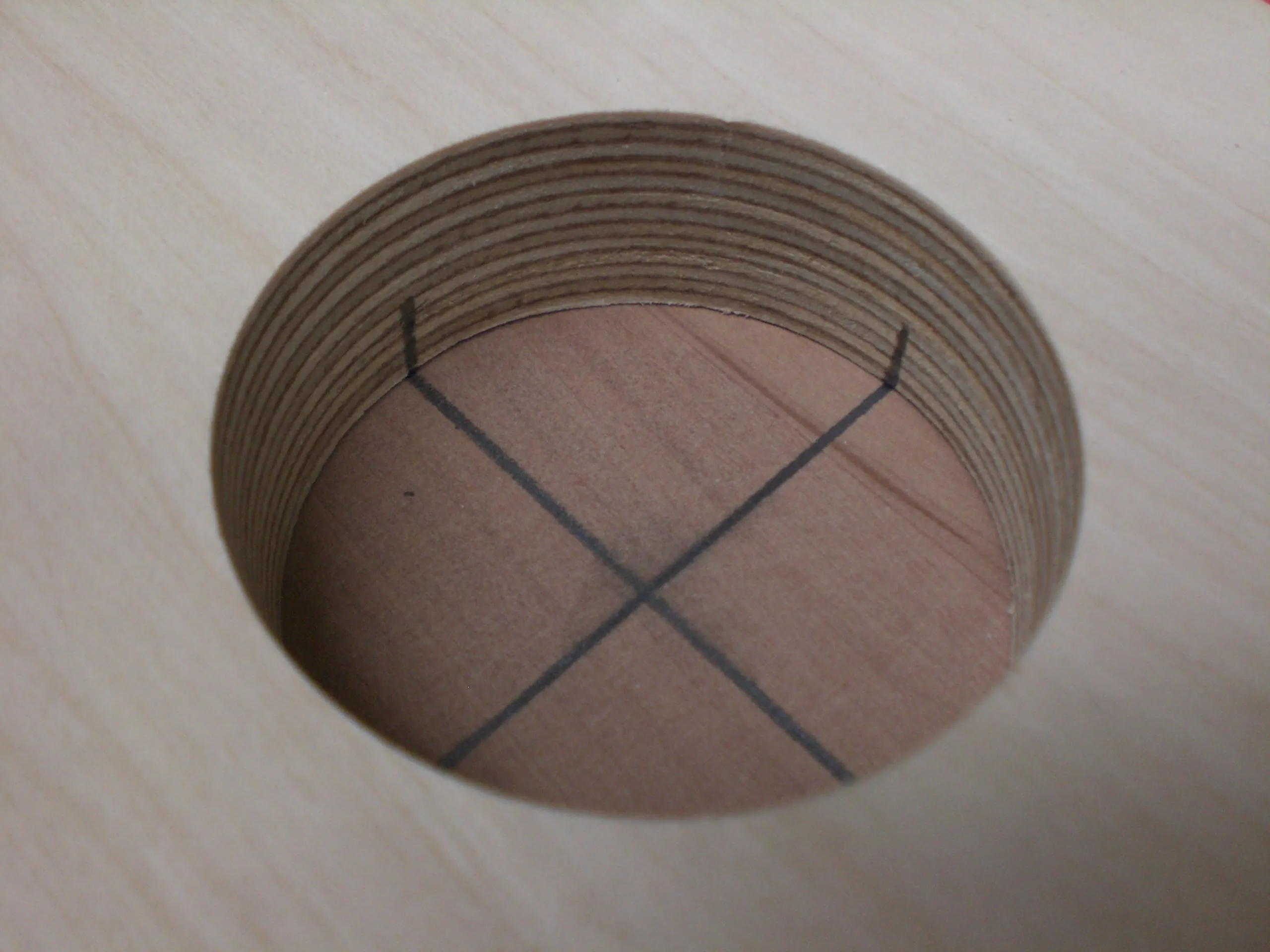

Nu sätter man schablonen på arbetsobjektet. Med hjälp av de tidigare markeringarna på schablonen kan man justera den perfekt.

+

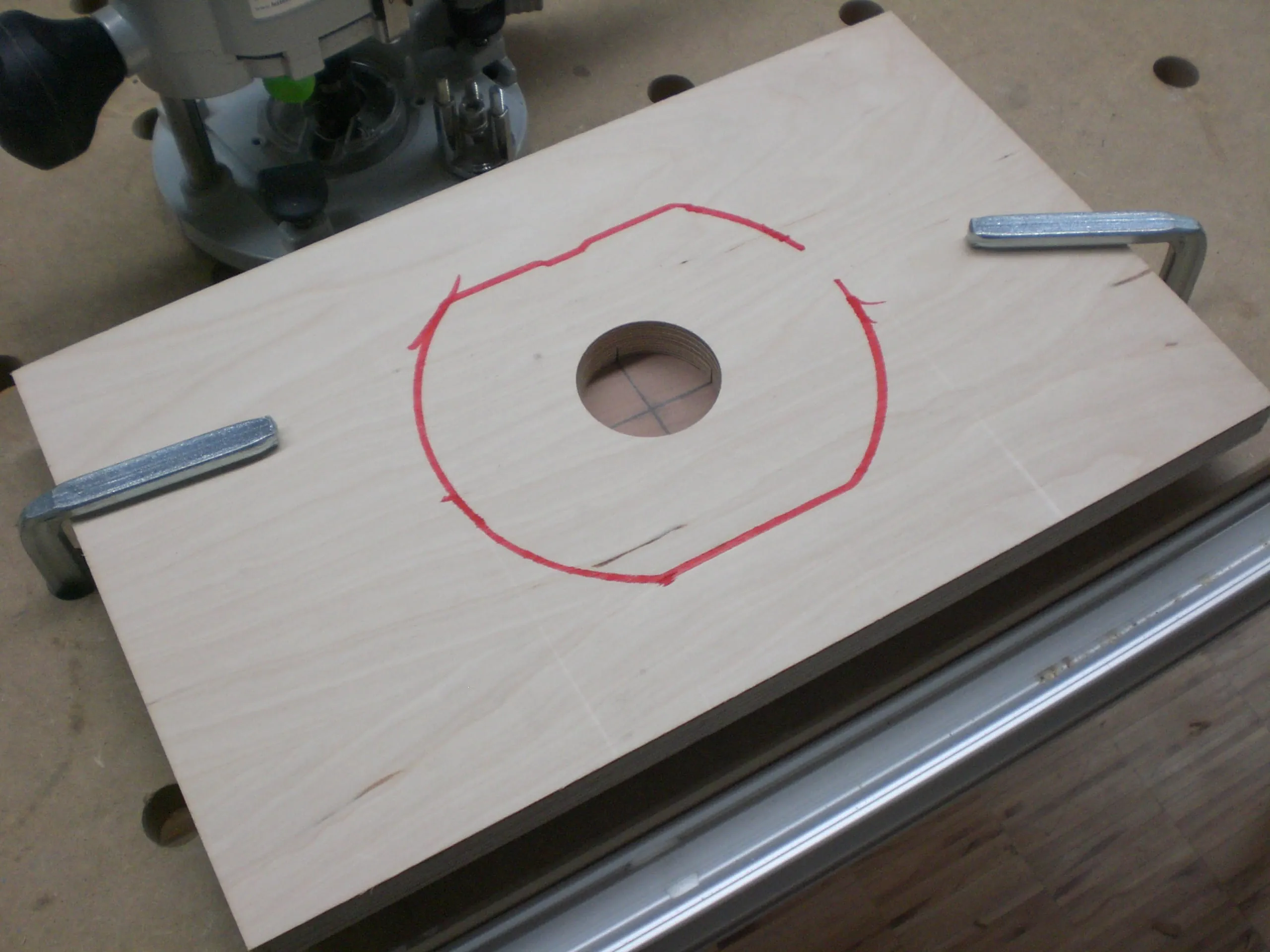

Fixera schablonen på arbetsobjektet med tvingar. Kontrollera att tvingarna inte är i vägen för handöverfräsen.

+

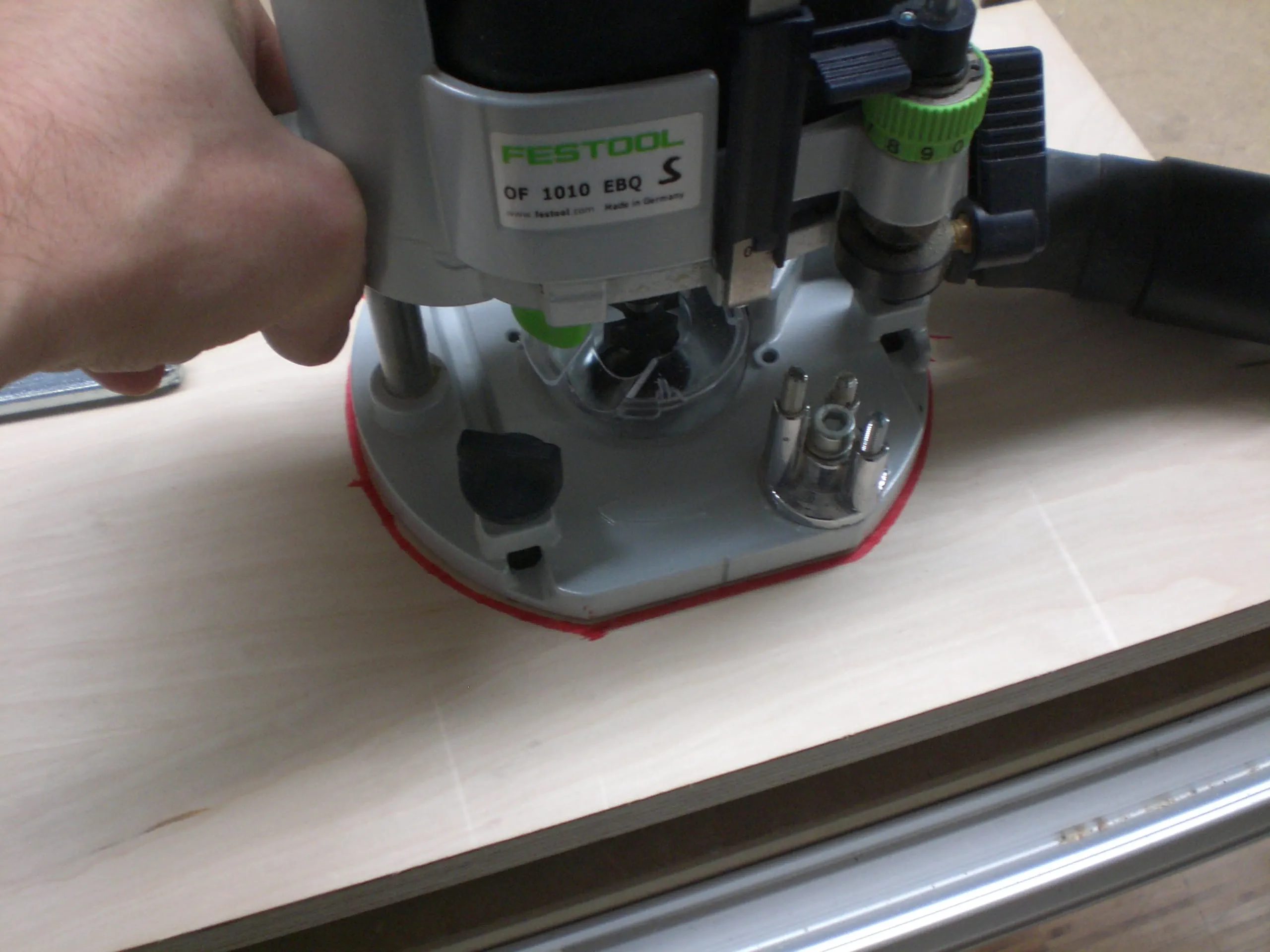

Justera handöverfräsen mot markeringen. Sänk därefter långsamt ner fräsen i materialet och börja fräsa mot rotationsriktningen. Höj inte förrän maskinen har stannat helt, och alltid precis i mitten av markeringen.

+
Tips: Eftersom handöverfräsen ligger an mycket tätt mot schablonen så att luften inte kan strömma ut fungerar utsuget inte så bra om handtagen är små. Genom att fräsa ventilationsspår i schablonens undersida kan man förbättra utsuget betydligt.

+

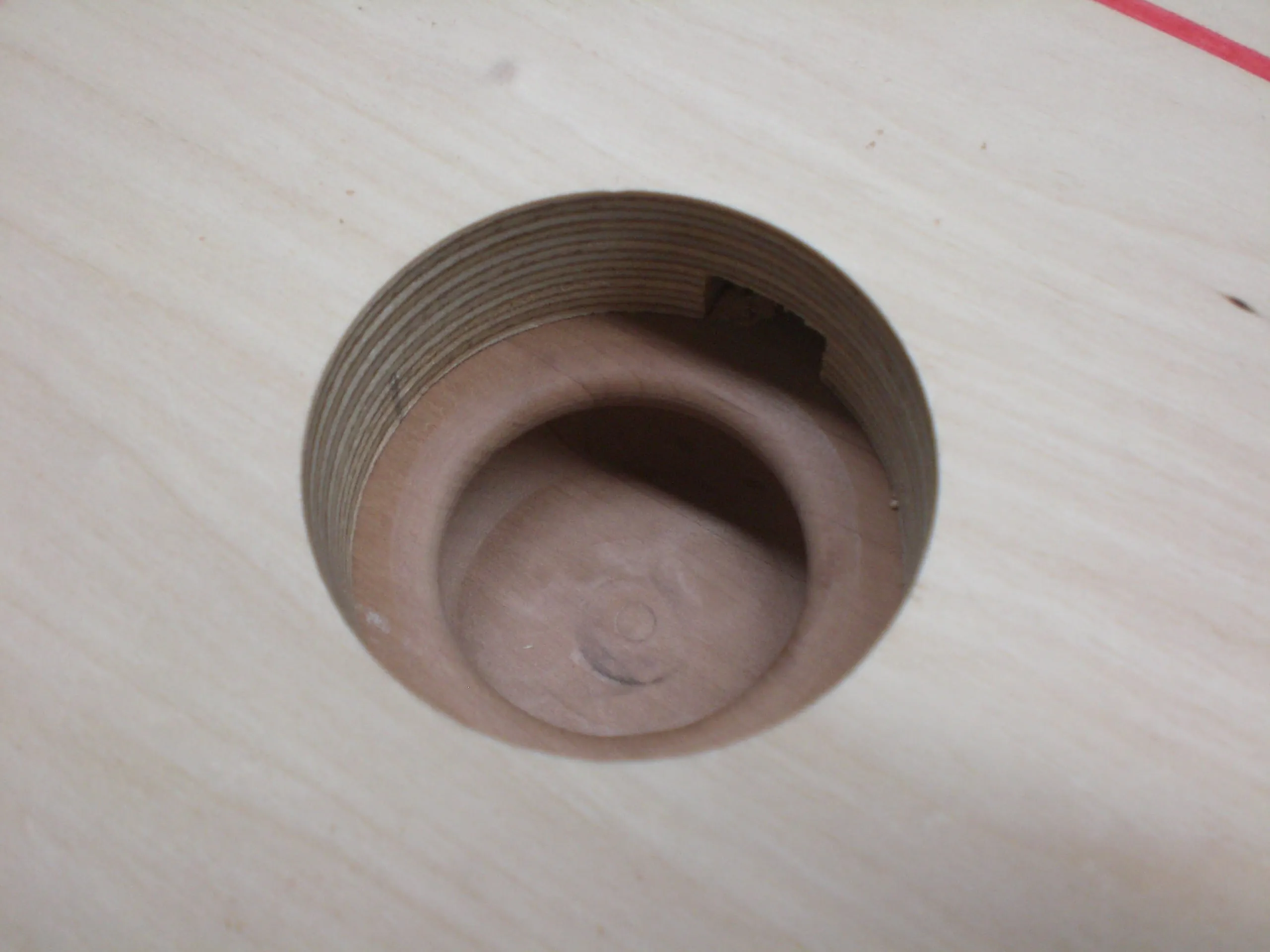

På den här bilden syns spåret baktill i hålet.

+

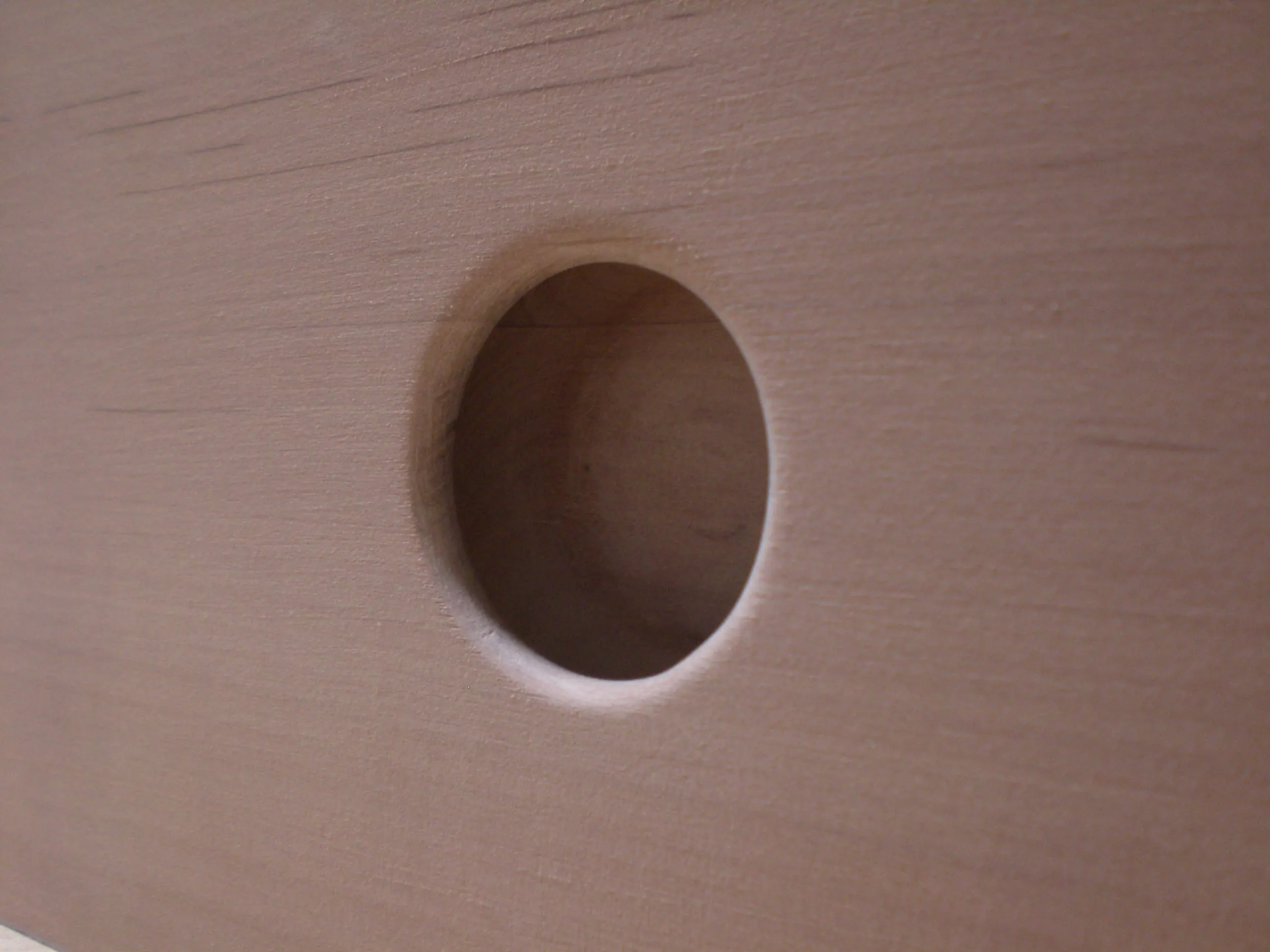

När man har fräst handtaget måste man slipa av fördjupningen lite.

+

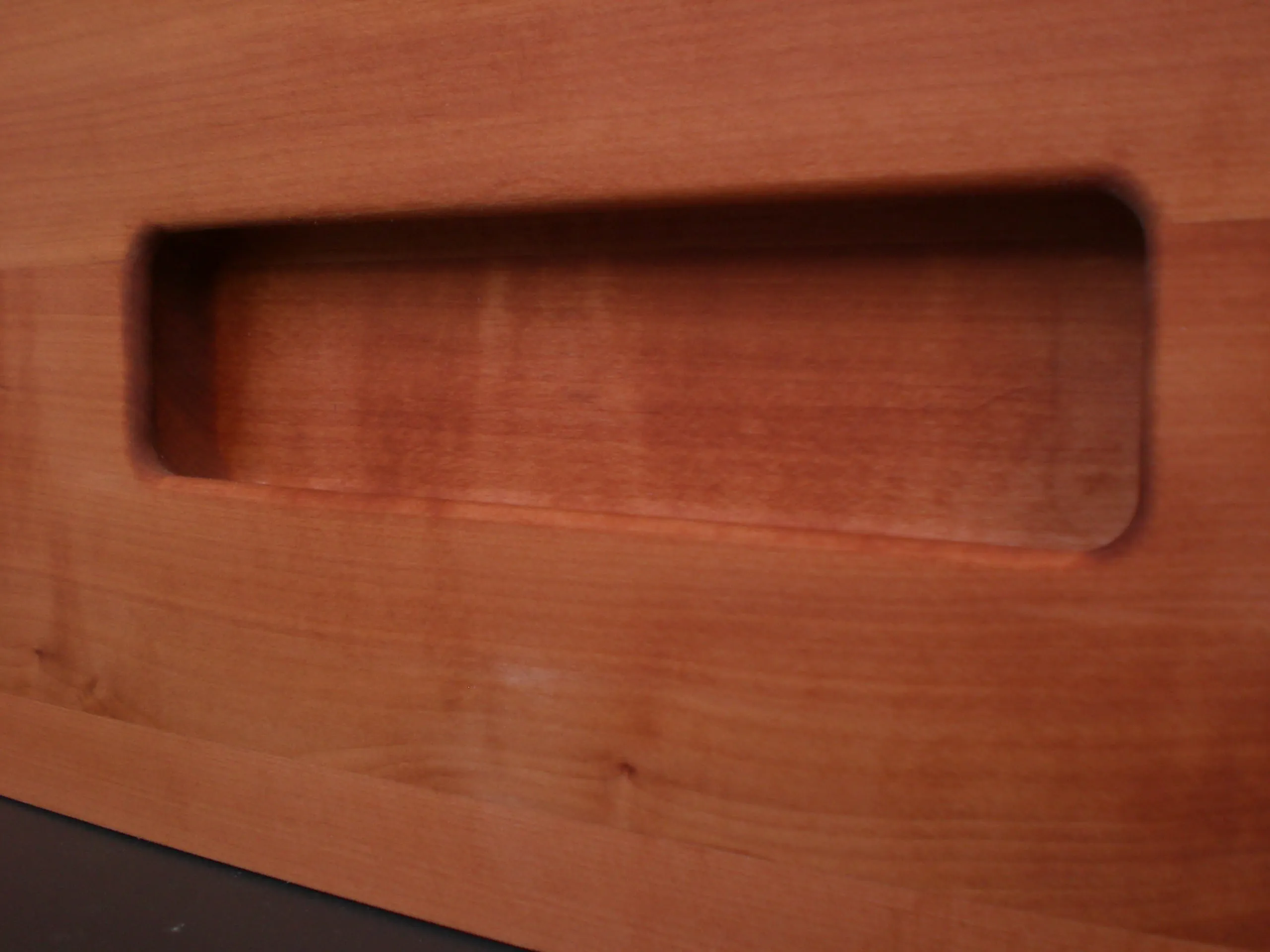

Om man exempelvis använder frässchablonen MFS 400 får man fyrkantiga handtag. Den här formen fungerar bra för trälådor också.

+
Här är exempel på ett grepp för en klättervägg. Ytan målas sedan med en blandning av konstharts och sand.

Användningsexemplet visar att grepplistfräsen fungerar för många olika greppmöjligheter och former. För möbler i massivt trä kan ett sådant handtag förstärka den massiva karaktären. Man kan naturligtvis återanvända schablonen om man vill göra fler handtag snabbt och enkelt.

+
