Fräsa urtag med multifrässchablonen MFS

Fräsa urtag
Om man vill fräsa ett fyrkantigt eller runt urtag finns här en detaljerad anvisning med alla nödvändiga verktyg. I användningsexemplet beskriver vi hur man fräser ett urtag för ett ventilationsgaller. Vi talar om hur man beräknar måtten, ställer in och sedan fräser på rätt sätt.

    Beskrivning

    Med multifrässchablonen MFS är det enkelt att fräsa urtag. Eftersom schablonen kan förskjutas och utökas kan man steglöst fräsa olika slags fyrkantiga och runda urtag.

    I detta exempel beskriver vi hur man fräser urtag för ett ventilationsgaller.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

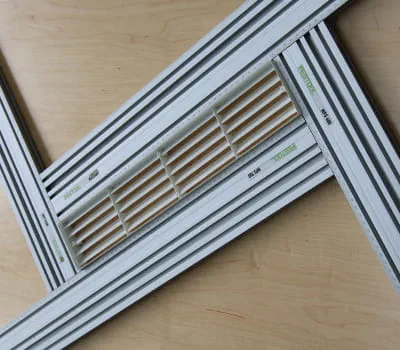

    • Först fastställs storleken på ventilationsgallret. För detta rekommenderas följande tillvägagångssätt:

      Det lättaste sättet att ställa in multifrässchablonen är att alltid bara lossa och dra åt skruvarna som sitter diagonalt mot varandra. På detta sätt kan frässchablonen alltid bara flyttas i en riktning.
      Ställ in skänklarna så att ventilationsgallret kan skjutas in i exakt i ramen.

      +
      Mät upp ventilationsgallrets storlek

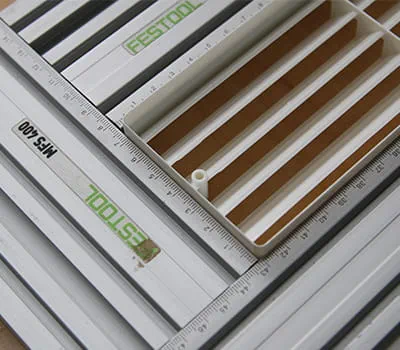

    • Därefter kan längd- och breddmåttet avläsas på skalan på aluminiumprofilen (se bilden).

      Beräkna inställningsmåttet:

      För att få inställningsmåttet måste man addera ventilationsgallrets mått (längd och bredd ) med kopieringsringens diameter minus fräsdiametern.

      Exempel:
      Ventilationsgallrets längd 430 mm, bredd 76 mm
      Kopierringens diameter 30 mm - fräsdiameter 20 mm = arbetsmån 10 mm

      Inställning frässchablon:

      Ventilationsgaller
      Längd 430 mm + 10 mm = inställningsmått 440 mm
      Bredd 76 mm + 10 mm = inställningsmått 86 mm

      I vårt exempel lägger vi dessutom till 2 mm spelrum. Då får vi ett inställningsmått på 442 x 88 mm.

      +
      Beräkna inställningsmåttet

    • Inställning:

      • Välj det beräknade inställningsmåttet på frässchablonen. Lossa först, enligt tidigare beskrivning, de två diagonalt motliggande låsskruvarna, ställ in önskad bredd och dra åt skruvarna igen.
      • Med de andra ställs längdmåttet in på samma sätt.

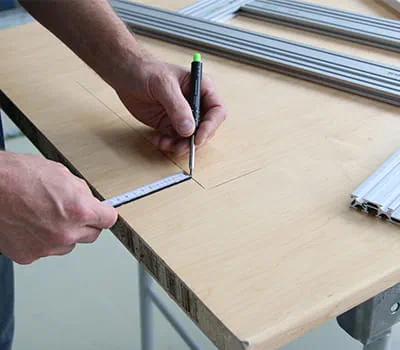

      • Markera ventilationsgallrets position inklusive arbetsmån på arbetsobjektet för att sedan kunna börja fräsa.

      +
      Ställa in schablonen

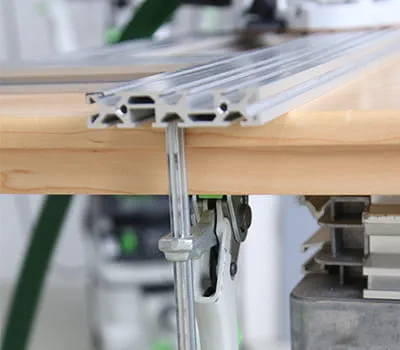

    • Placera multifrässchablonen på arbetsobjektet och justera den mot markeringarna.

      OBS! Fäst alltid schablonen med tvingar före fräsningen.

      +
      Positionera multifrässchablonen

    Tillvägagångssätt

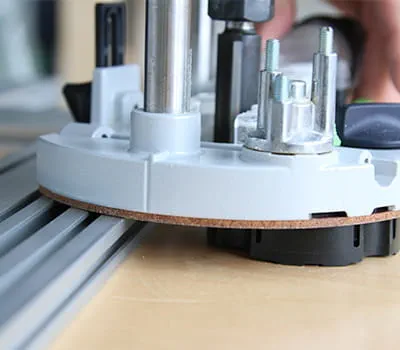

    • Montera kopierringen, fräsverktyget och utsugsanordningen på handöverfräsen enligt anvisningen.

      Ställ in fräsdjupet via revolveranslaget.

      Välj varvtalssteg 6.

      Starta maskinen och sänk ner fräsverktyget till det första fräsdjupet som ställts in via revolveranslaget.



      +
      Montera kopierring, fräsverktyg och utsugsanordning

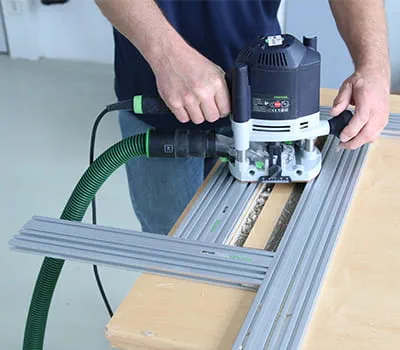

    • För maskinen med kopierringen medurs (med motrotation) utmed multifrässchablonen fram till startpunkten.

      Fräs urtaget i två till tre omgångar.

      +
      Föra handöverfräsen medurs

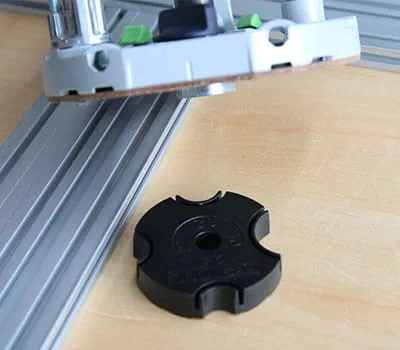

    • Tips: Om urtaget är stort kan handöverfräsen tippa. Använd tippskyddet som medföljer multifrässchablonen för att förhindra detta. Sätt då bara i kopierringen i motsvarande del av tippskyddet.

      +
      Sätta i kopierringen

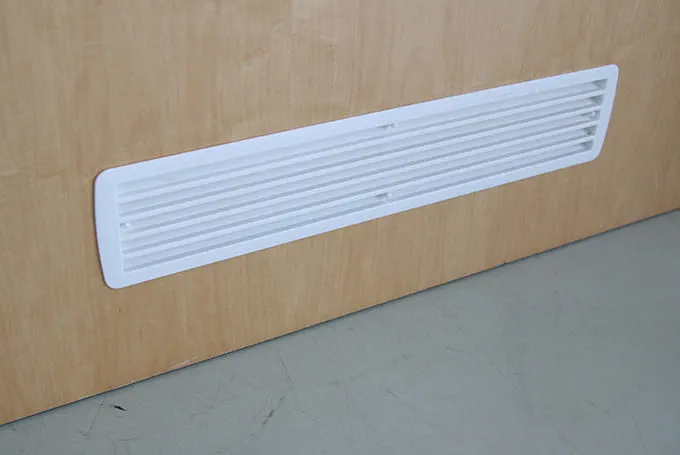

    • Resultatet är ett exakt fräst urtag för ventilationsgallret – enkelt och effektivt med hjälp av Festool-systemet.

      +
      färdigt urtag för ventilationsgaller
