Fräsa trappa med olika breda steg

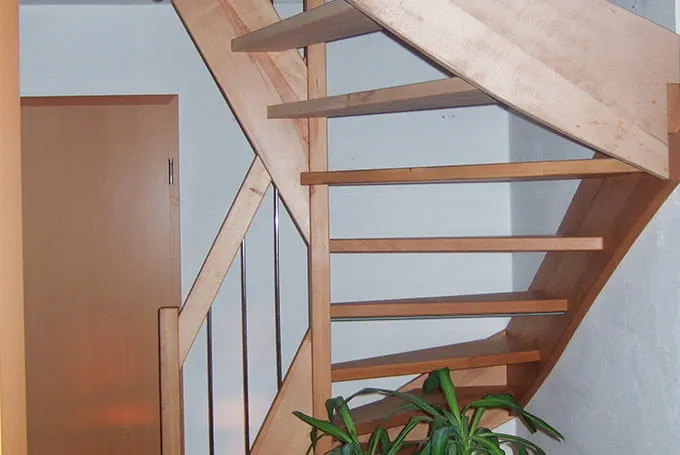

Halvspiraltrappor är snygga att se på, sparar plats och ger ett intryck av lyx – men de är svåra att tillverka eftersom varje steg har olika mått.För att fräsa en sådan trappa behöver man tillräcklig förberedelse och en kraftfull handöverfräs.
Beskrivning
Att tillverka en halvspiraltrappa är ingen enkel sak.
Alla trappsteg är olika breda och djupa och har dessutom olika form. I det här användningsexemplet visar vi hur man kan fräsa trappsteg med olika bredd snabbt, säkert och exakt med frässchablonen MFS.
Alla trappsteg är olika breda och djupa och har dessutom olika form. I det här användningsexemplet visar vi hur man kan fräsa trappsteg med olika bredd snabbt, säkert och exakt med frässchablonen MFS.
Maskiner/tillbehör
I detta användningsexempel rekommenderas följande maskiner och tillbehör:
Alternativa maskiner
Som alternativ rekommenderas följande maskiner och tillbehör:
Förbereda/ställa in
-

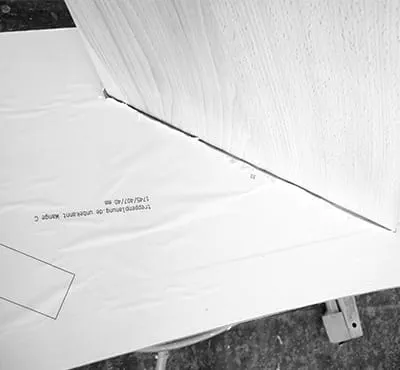

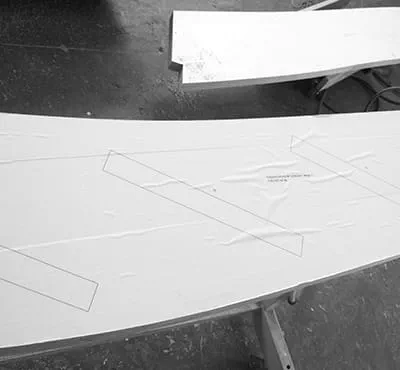

Det är mycket viktigt att vara väl förberedd för en sådan här svår konstruktion. Därför har vi även för halvspiraltrappans delar använt pappschabloner som klistrats på vangstycksdelarna. Med hjälp av schablonerna sågade vi trappans ytterkontur och fräste sedan trappstegen efter markeringen.
-
Det här arbetet kräver mycket kraft av handöverfräsen så därför valde vi en stor handöverfräs.
I den monteras en kopierring med Ø 30 mm och en notfräs med Ø 12 mm.
Tillvägagångssätt
-

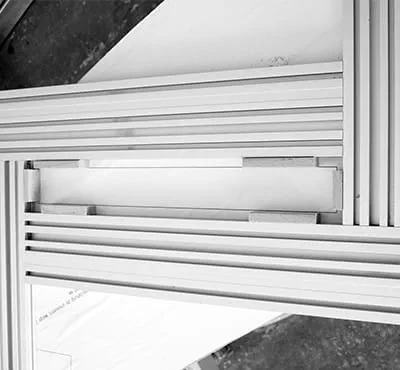

För att kunna ställa in fräsramen MFS snabbt och korrekt använder man distanser av trä.
Distanserna motsvarar avståndet mellan frässchablonen och den faktiska urfräsningen och måste vara av motsvarande tjocklek. Om man exempelvis använder en Ø 30 mm-kopierring och en Ø 12 mm-notfräs beräknas distansens tjocklek så här.
(Kopierring Ø 30 mm – fräs Ø 12 mm): 2 = 9 mm. Distanserna måste alltså vara 9 mm tjocka i detta fall.
-

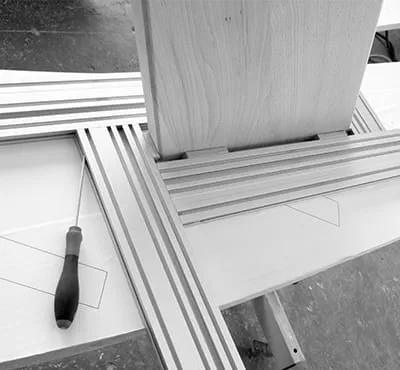

Lägg in distanserna mellan trappsteget och fräsramen. En för varje kortsida och fyra fördelade utmed stegets bredd. Lossa skruvarna på sidan, skjut ihop ramen runt trappsteget och kläm fast.
Nu är steget inkopierat i fräsramen i skala 1:1.
Ta ut steget ur fräsramen och kläm fast ramen på vangstyckets pappersmarkering.
Distanserna används även här för snabb justering av frässchablonen och måste tas bort när den justerats och klämts fast.
-

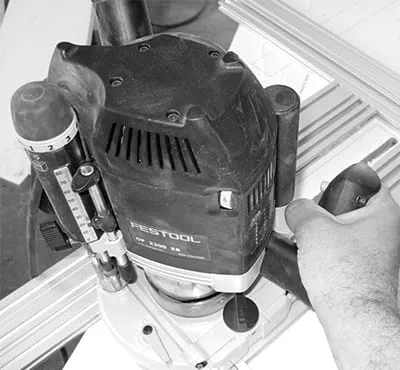

Nu ställer man in fräsdjupet. Sätt maskinen på ramen och sänk ner fräsen till vangstyckets yta.
Ställ in fräsdjupet på handöverfräsens djupanslag.

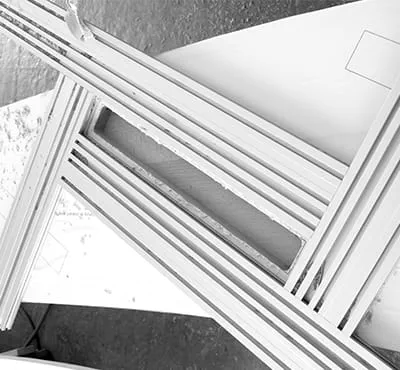

När allt är inställt är det dags att fräsa för trappstegen.
I hårt trä kan man behöva fräsa i två steg/fräsdjup.
-
Ta mått på alla trappsteg enligt den här principen och fräs in i vangstycksdelarna.
-
Passar perfekt – steg för steg! Så enkelt fräser man trappan.
-
