Fräsa ett infällt handtag för utdragslådor eller möbeldörrar

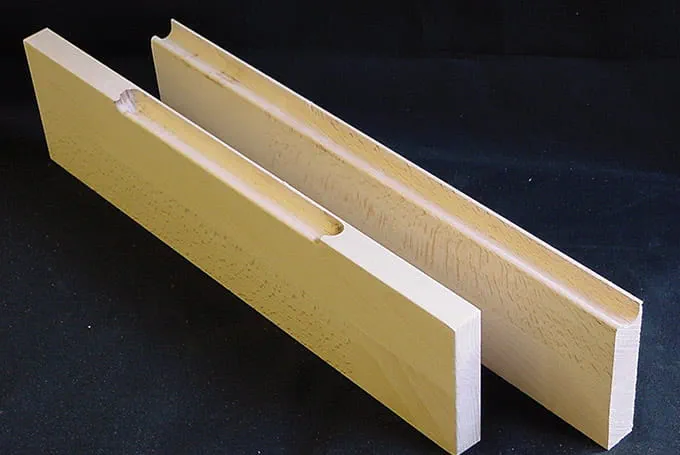

Fräsa infällt handtag
I många möbler och arbetsobjekt är infällda handtag ett både praktiskt och snyggt alternativ till utstickande handtag. I detta användningsexempel visar vi hur man ställer in verktyget för fräsningen och tillverkar en jämn fördjupning. Vi tar också upp hur man gör ej genomgående handtagsfördjupningar.

    Beskrivning

    Infällda handtag används ofta som designdetalj för både möbelfronter och utdragslådor. Det infällda handtaget ersätter då ett handtag som kan vara i vägen. För exempelvis hurtsar i kök, skåpdörrar för vardagsrumssskåp eller luckor till skrivbord är infällda handtag ett praktiskt och estetiskt element som möbelsnickare ofta använder sig av.

    Infällda handtag är speciellt vanligt när det gäller utdragslådor innanför skåpdörrar, eftersom det oftast inte finns plats för utanpåliggande handtag. Genom sina mått kan kistgreppsfräsen användas för minst 18 mm tjocka arbetsobjekt.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

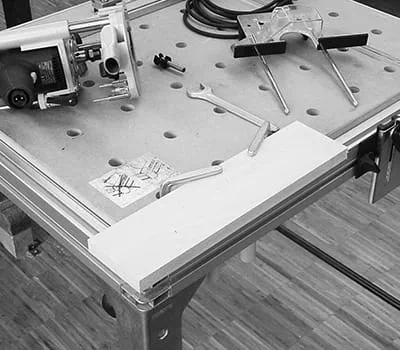

    • Så här förbereder man sig för att fräsa ett infällt handtag:

      Sätt fast arbetsobjektet på multifunktionsbordet MFT. Lägg då arbetsobjektet på ett underlägg.

      Kontrollera att frontdelens insida ligger mot bordet och att framsidan ligger uppåtvänd.

      Sätt fast arbetsobjektet med spänntvingar, men se till att de inte är i vägen vid fräsningen.

      +
      Sätta fast arbetsobjektet på multifunktionsbordet

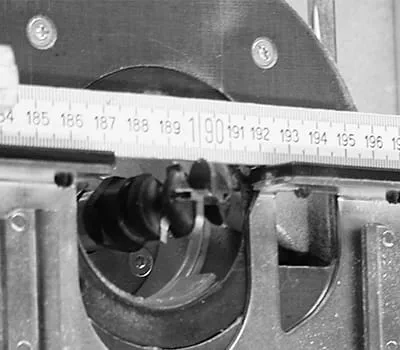

    • Ställ in handöverfräsen så här:

      Spänn fast kistfräsen i handöverfräsens chuck. Frässkaftet ska då vara istucket till minsta inspänningsdjupet.

      Sänk ner fräsen tills fräsverktyget når arbetsobjektet, och ställ in fräsdjupet på 16 mm för det infällda handtaget.

      Sätt fast parallellanslaget och ställ in det så att det är i linje med fräsens yttersta rundning. Markera detta ställe på fräsbordet med en blyertspenna. Skjut tillbaka parallellanslaget, tills det ligger 8–10 mm bakom den utritade linjen.

      +
      Ställa in handöverfräsen

    Tillvägagångssätt

    • Gör så här vid fräsningen:

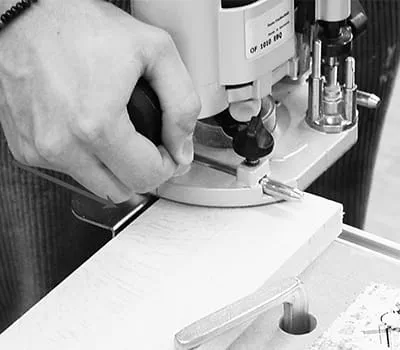

      Sätt fräsen mot träet och kör den nedåt. Fixera låsskruven så att fräsens djup är fastlagt. Se till att verktyget inte är i kontakt med arbetsobjektets yta när det startas.

      Starta fräsen och kör långsamt ner fräsverktyget i arbetsobjektet. Fräs från vänster till höger, alltså mot rotationsriktningen.

      +
      Köra in fräsen i arbetsobjektet

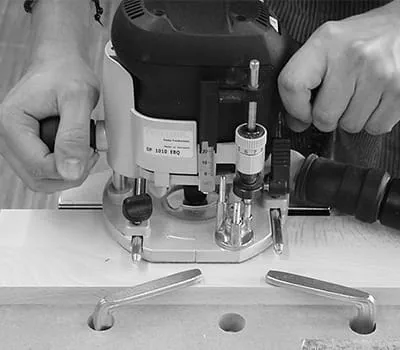

    • Under fräsningen måste man se till att trycket på arbetsobjektet framför allt ligger på parallellanslagets högra yta så länge den vänstra inte har något stöd. Om så är fallet kan man fördela trycket på parallellanslagets båda ytor. Så snart stödet försvinner från den högra ytan måste trycket förskjutas till parallellanslagets vänstra yta. Det är enda sättet att fräsa ett infällt handtag utan att det blir vågigt.

      När man avslutat fräsningen stänger man av fräsen. Ta inte bort fräsen från arbetsobjektet förrän den stannat helt och hållet.

      +
      Fördela trycket

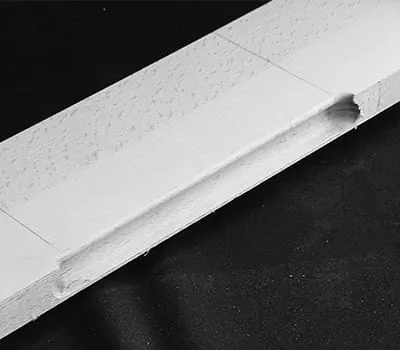

    • Vill man fräsa ett infällt handtag som inte ska vara genomgående, gör man det genom att markera början och slutet av fräsningen och sätta ner resp. ta upp fräsverktyget där. Rita ut begränsningslinjerna ca 8 cm in, så att du med skåran på andra sidan fräsbordet kan följa dessa linjer under fräsningen.

      +
      Fräsa infällda handtag
