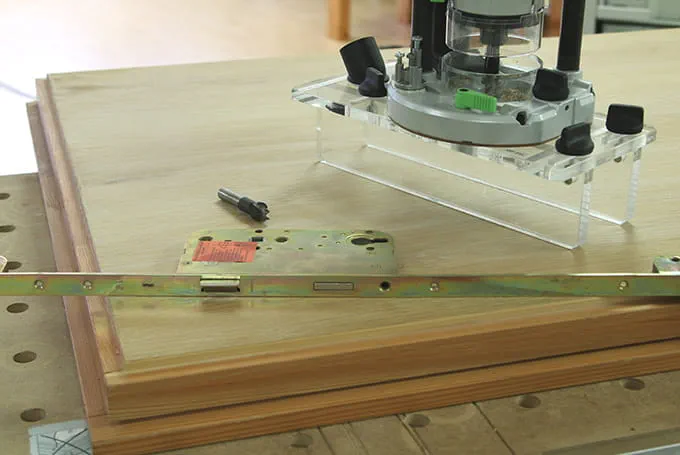

Fräsa in flerpunktslås

Fräsa in flerpunktslås
För att skydda hus och hem från stöld och inbrott är flerpunktslås en viktig del när det gäller inbrottssäkerhet. I det här användningsexemplet förklarar vi hur man fräser för ett dörrlås med en handöverfräs. Vi går dock inte in på hur man monterar flerpunktslåset i dörren.

    Beskrivning

    Eftersom kraven på inbrottsskydd för ytterdörrar i hus och lägenheter ökar vill allt fler ha flerpunktslås.

    Med dubbelanslaget OF-FH kan man fräsa noter för dörrlåset utan att behöva använda en stationär fräs. Dubbelanslaget underlättar kantbearbetningen, speciellt när man fräser noter och avlånga hål för säkerhetsbeslag, kantreglar osv.

    I det här användningsexemplet beskriver hur enkelt det här arbetet är med dubbelanslaget och hur snabbt man kan utföra även mer besvärliga arbeten tack vare detta.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Justera dubbelanslaget tillsammans den valda handöverfräsen så här:

      Sätt först i fräsen (stegfräs) i handöverfräsen. Med stegfräsen kan man fräsa noter i två plan på en gång. Den övre noten är för ”stolpen” och den nedre för låsmekanismen.

      +
      Justera dubbelanslaget

    • Fäst sedan dubbelanslaget på handöverfräsen. För detta ändamål används de två gängstift som levereras med de rekommenderade handöverfräsarna. För att centrera dubbelanslaget på handöverfräsen måste man montera en 30 mm-kopierring (den levereras med handöverfräsen).

      +
      Fästa dubbelanslaget

    • I nästa steg ställer man in dubbelanslaget.

      Tänk på att dubbelanslagets båda parallellanslag sinsemellen exakt måste motsvara dörrens tjocklek.

      Om man inte för dubbelanslaget utan spelrum på dörren leder det till ojämnheter.

      Ställ dörren på gångjärnssidan så att låssidan är vänd uppåt.

      Spänn fast dörren i ett multifunktionsbord MFT med skruvtvingar.

      Sätt sedan fräsen med dubbelanslaget på dörrfalsen och ställ in önskat mått (stolpens tjocklek).

      Anslut till sist sugslang D 36 till fräsanordningen.

      +
      Ställa in dubbelanslaget

    Tillvägagångssätt

    • Tänk på detta under fräsningen:

      Man måste alltid fräsa mot rotationsriktningen. Det betyder att handöverfräsens frammatning alltid ska föras i motsatt riktning mot fräsens rotation.

      Handöverfräsen och dubbelanslaget ska hållas fast och skjutas fram i jämn takt när man fräser.

      Därefter kan man montera flerpunktslåset i dörrfalsen.

      +
      Fräsprocedur

    • Tips för arbetet:

      Innan man fräser för den så kallade stolpen (fästprofilen) med stegfräsen ska man vid behov fräsa för låslådorna med en notfräs.

      +
      Fräsa låslådor
