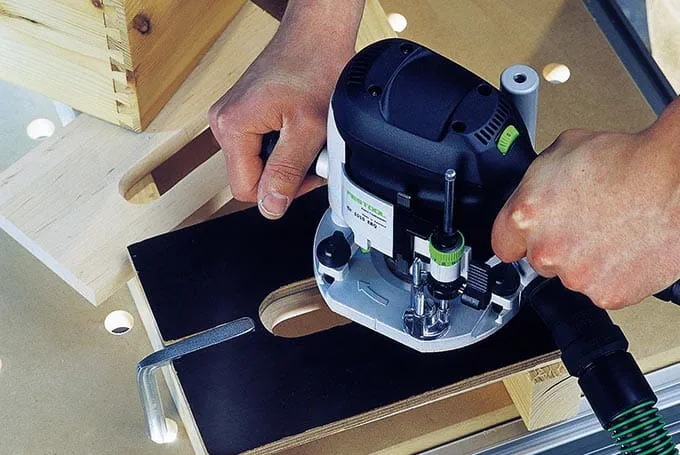

Fräsa handtag för trälådor
Beskrivning
Handtag på trälådor och möbler är nödvändiga för att man ska kunna transportera lådorna och öppna byrålådor. På lådor sitter de antingen på fram- eller baksidan eller de båda sidorna, medan byrålådor i regel har handtaget på framsidan, såvida lådan inte ska kunna öppnas åt två håll. Vi beskriver här fräsningen för stapelbara transportlådor.
Handtaget ska fräsas innan man limmar utdragslådan eller trälådan eftersom det blir mycket besvärligare efter limningen. Det är ju svårare att spänna fast en färdig låda än en enskild del.
Detta material behövs:
screentryckplatta för schablonen
Maskiner/tillbehör
Alternativa maskiner/tillbehör
Förbereda/ställa in
-
Den speciella kistgreppsfräsen är konstruerad så att man kan sätta i den direkt i arbetsobjektet utan att först fräsa med en notfräs, som man måste göra med andra greppfräsar.

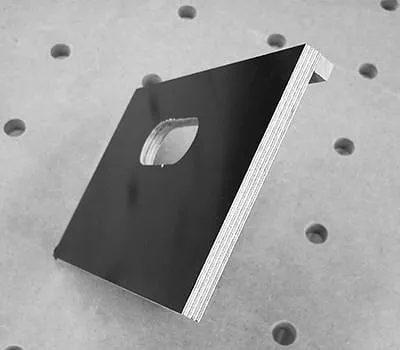

Man måste dock ha en schablon för att kunna arbeta med fräsen. Så här tillverkar man en:- Man måste vara mycket noggrann när man gör schablonen, eftersom eventuella ojämnheter kommer att synas i det färdiga arbetsobjektet och då är svåra att åtgärda. En exakt tillverkad schablon kan dessutom användas för andra arbetsobjekt.
- För 15 till 19 mm tjocka lådfronter ska materialet i mönsterschablonen vara minst 10 mm tjockt. Screentryckplattor är mycket praktiska för tillverkning av schabloner eftersom de är så fasta och robusta och dessutom har en mycket slät yta som fräsbordets beläggning glider bra på.
- För att man sedan ska kunna spänna fast mönsterschablonen måste den vara minst 20 cm/30 cm.
- Man måste vara mycket noggrann när man gör schablonen, eftersom eventuella ojämnheter kommer att synas i det färdiga arbetsobjektet och då är svåra att åtgärda. En exakt tillverkad schablon kan dessutom användas för andra arbetsobjekt.
-
Det infällda handtaget ska vara minst 35 mm högt och 90 mm brett, så att man lätt kommer åt att sticka in handen. Dessutom ska det placeras 40 mm från lådans övre kant. För att mönsterschablonen ska ligga an exakt rakt mot arbetsobjektets kant bör man skruva fast en list på övre kanten och använda den som anslag.

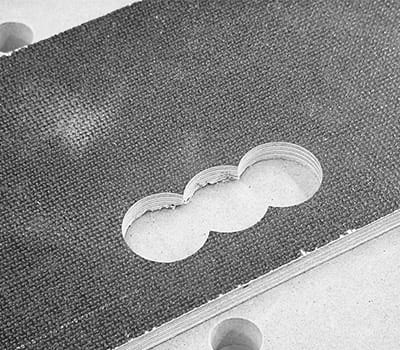

Schablonens handtagsfördjupning kan enkelt borras till med ett Forstnerborr. Hörnen som borret lämnat kan bearbetas med en sticksåg och sedan en rasp eller fil.
-

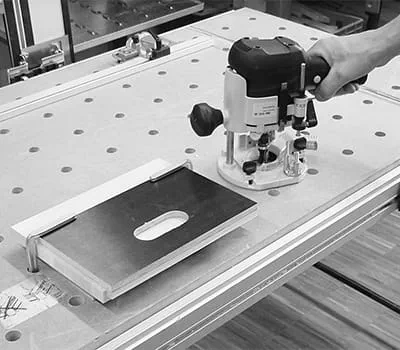

Justera handöverfräsen och multifunktionsbordet mot fräsen så här:
- Lägg schablonen på arbetsobjektet och rikta in den. Lägg båda tillsammans på listerna, men se till att listerna inte ligger i området där handtaget ska fräsas. Spänntvingarna ska sättas fast så långt från kanten som möjligt, så att de inte är i vägen när man fräser.
- Sätt i kistgreppsfräsen i handöverfräsen OF 1010. Kontrollera att frässkaftet är instucket i chucken till minimidjupet. Ställ in varvtalet i enlighet med trämaterialet och fräsdiametern.
- Lägg schablonen på arbetsobjektet och rikta in den. Lägg båda tillsammans på listerna, men se till att listerna inte ligger i området där handtaget ska fräsas. Spänntvingarna ska sättas fast så långt från kanten som möjligt, så att de inte är i vägen när man fräser.
-

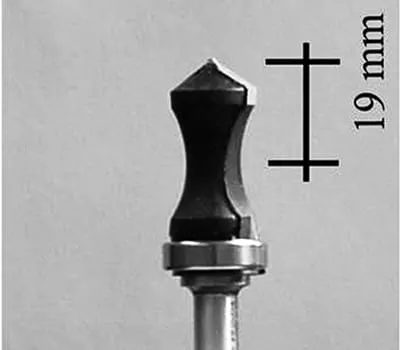

Ställ in fräsdjupet. Kontrollera att avståndet från frässpetsen till mitten av radien är 19 mm. Det här måttet är viktigt eftersom man beräknar fräsdjupet så här: fräsdjup = 0,5 x materialtjockleken i mm + 19 mm
Anslut en dammsugare till greppfräsen för att minimera dammbelastningen.
Tillvägagångssätt
-
Fräs nu för handtaget så här:
- Sätt handöverfräsen på plats på det fastspända arbetsobjektet och kör fräsen till handtagets mitt.
- Koppla från fräsen och sänk ner den med fräsverktyget i arbetsobjektet till det inställda djupet. Lås handöverfräsens låsknapp.

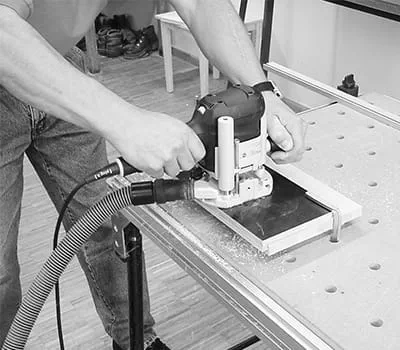

- Observera att fräsningen ska ske mot rotationsriktningen, och kör i denna riktning med fräsen och dess styrlager mot schablonen. Fräs nu utmed formen på mönsterschablonen för att skapa handtaget i arbetsobjektet.
- Sätt handöverfräsen på plats på det fastspända arbetsobjektet och kör fräsen till handtagets mitt.
-

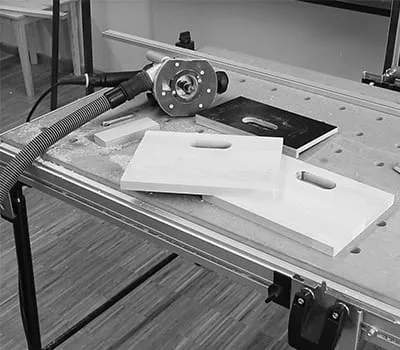

Efter fräsningen ska man koppla från fräsen och vänta tills den har stannat helt innan man lossar låsknappen, höjer fräsen och tar bort handöverfräsen från arbetsobjektet.
-
