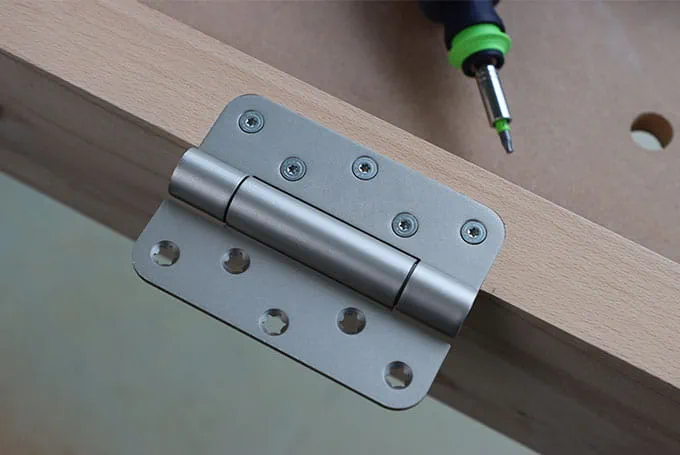

Fräsa för beslag och gångjärn i kantområden

Först måste man välja rätt fräsdiameter. Diametern beror på vilken hörnradie beslaget har. Tillverkaren till beslaget brukar ange diametern, men det går annars lätt att ta reda på genom att lägga gångjärnet i multifrässchablonen. I vårt fall är diametern 20 mm. Om man ska fräsa för gångjärn utan hörnradie är fräsdiametern inte så viktig eftersom man ändå måste göra i ordning hörnen i efterskott . I det här fallet rekommenderar vi att man använder en diameter som är så enkel som möjligt att räkna med när man ställer in schablonen. Alltså till exempel en ø20 mm fräs vid en ø30 mm kopierring.

När fräsdiametern fastställts väljer man passande kopierringsdiameter. Välj en kopierring som är så stor som den behöver vara, men samtidigt så liten som möjligt. Fixera sedan kopierringen, med hjälp av centreringsdornen, exakt i mitten med de medföljande skruvarna.

För att kunna ställa in schablonen perfekt, behöver man räkna lite. Till gångjärnets höjd måste man addera differensen mellan kopierringens diameter och fräsens diameter. I vårt exempel blir differensen 10 mm för kopierringen på ø30 mm minus fräsen på ø20 mm. Dessa 10 mm adderas nu till gångjärnets höjd på 120 mm, vilket ger ett mått på 130 mm att ställa in på schablonen.

För gångjärnets bladbredd behöver man ställa in två saker. Först måste man ställa in det fria måttet på schablonen. För detta adderar man minst kopierringens diameter till gångjärnets bladbredd. På så sätt garanterar man att fräsen kan sänkas ner framför arbetsobjektet. Här blir det alltså 32 mm plus 30 mm, vilket är lika med 62 mm.

För att ställa in anslagsvinklarna halverar man differensen av kopierringens diameter och fräsens diameter och adderar till gångjärnets uppmätta bladbredd. Här blir det alltså 10 mm delat med två plus 32 mm som är lika med 37 mm. Detta mått ställs in enligt bilden mellan schablonens innerkant och anslagsvinkeln.

För att kunna rikta in schablonen perfekt efter arbetsobjektet rekommenderar vi att man gör en mittmarkering på schablonen med en blyertspenna. Den kan enkelt riktas in efter gångjärnets mittmarkering.

På höger sida kan man behöva lägga till en kloss. Nu är förberedelserna för att fräsa för ett gångjärn klara. Schablonen kan nu användas för så många gångjärn eller andra beslag som man behöver, utan att några nya mätningar eller inställningar måste göras.
