Fräsa en ellips med handöverfräs

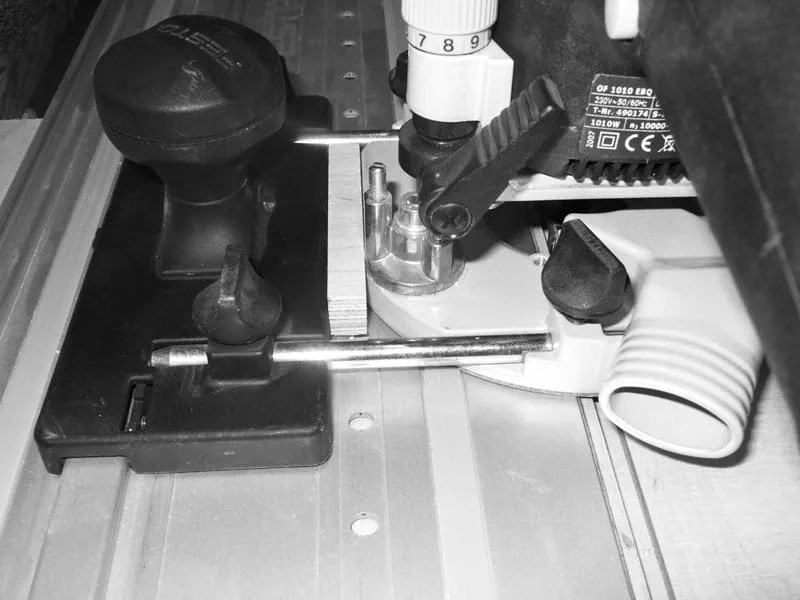

T-spårmuttern måste senare löpa precis exakt i T-spåret utan att fastna. Därför måste man fästa styrskenan med skruvtvingar på multiplexskivan.
Eftersom T-notfräsen på 10,5 mm inte klarar hela spåret i en omgång måste man förskjuta handöverfräsen på styrskenan en gång.

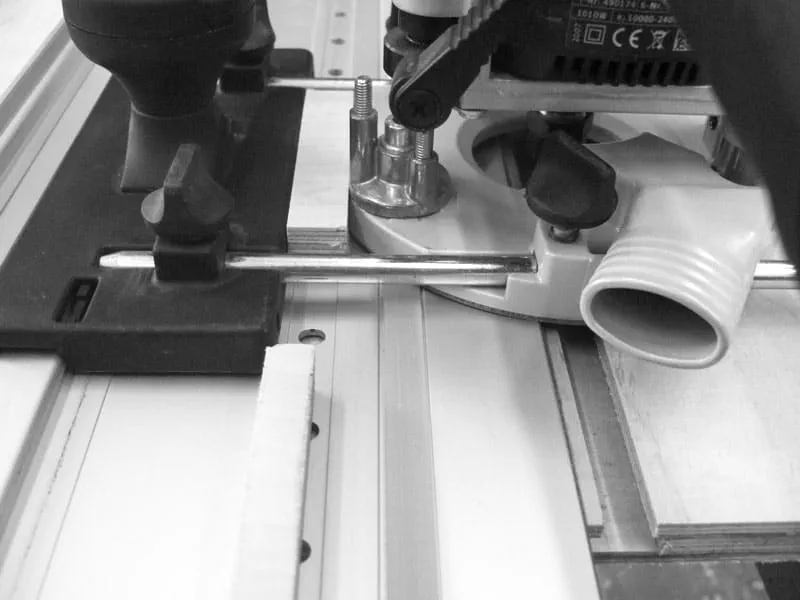

För att båda spåren ska bli exakt lika använder vi ett 10 mm brett bladmått som skjuts in mellan handöverfräsens grundplatta och rälsanslaget.

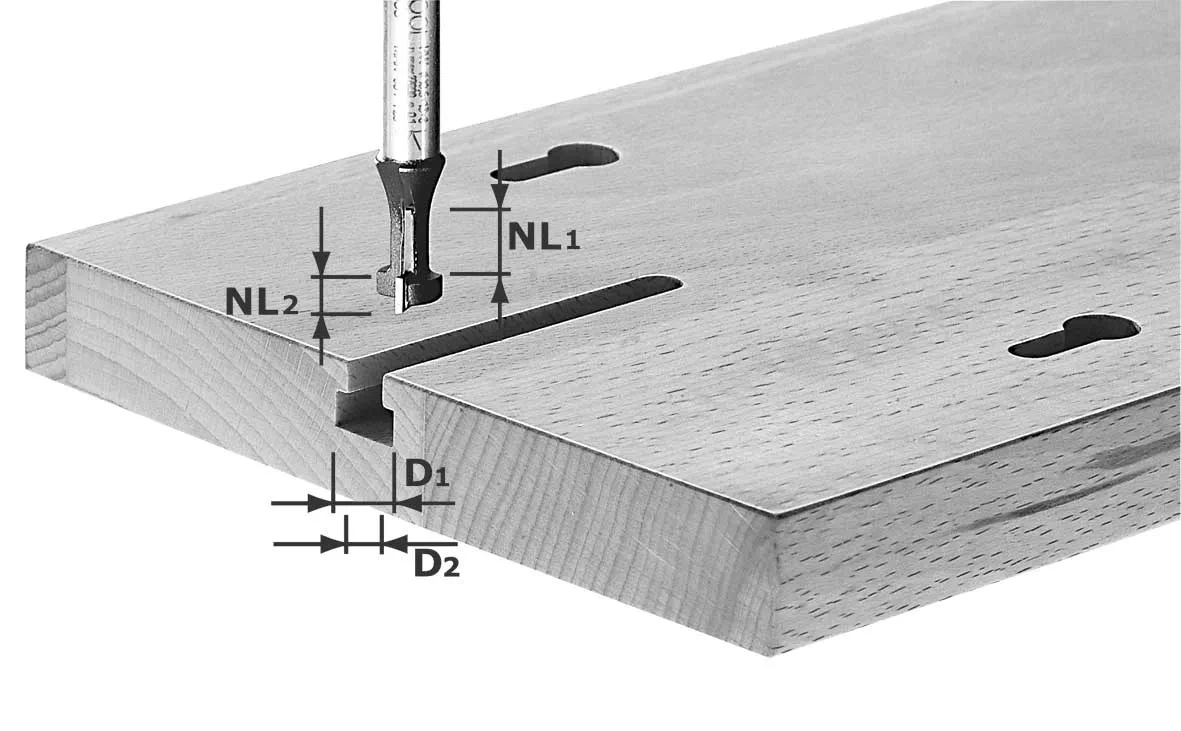

T-notfräsen har en (stor) diameter på 10,5 mm, men T-spåret ska vara 15 mm brett. Därför behövs ytterligare ett distansstycke som är 4,5 mm bredare än det första, dvs. 14,5 mm.

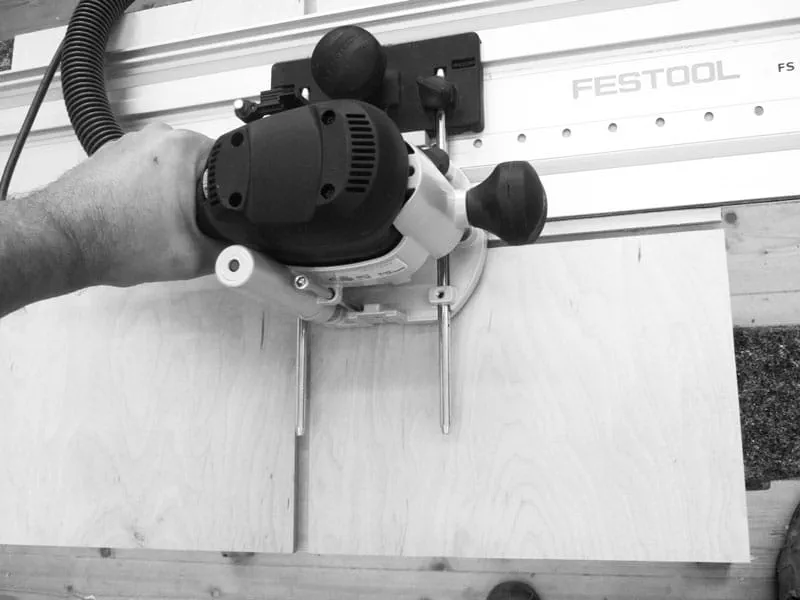

Med vardera en styrskensuppspänning fräser man nu T-spåret exakt på mitten av korsplattan genom att byta distansstyckena i 2 omgångar enligt bilden ovan.

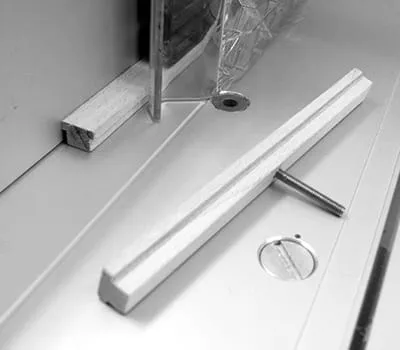

Nu tillverkar man de 150 mm långa styrlisterna för T-spåret. För detta måste man göra en liten fals till höger och vänster i de 10 x 15 mm stora boklisterna. Det bästa sättet att göra listerna är på ett fräsbord med en not- eller falsfräs. Var noga med att listerna löper lätt i T-spåret som frästes tidigare. Om man inte har något fräsbord kan man i stället tillverka listerna med en semistationär cirkelsåg.
I mitten av listerna borrar man sedan ett 5 mm stort hål för M5-sänkskruvarna.
Skruvhuvudet måste vara helt försänkt i listen.

Cirkelarmen tillverkas också av 15 mm tjock multiplex på 1000 x 120 mm och bildar den rörliga armen för ellipskonstruktionen.

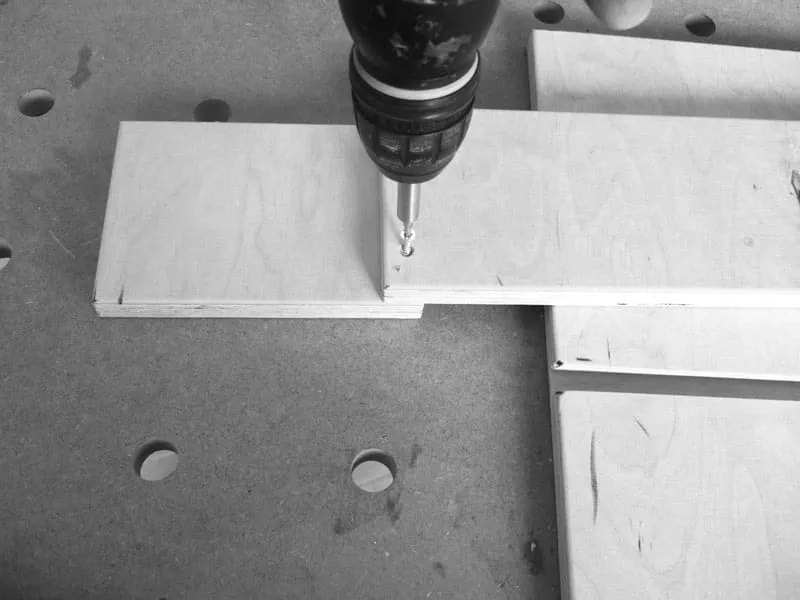

Först sågar man av ca 150 mm från den 1000 x 120 mm långa delen och skruvar fast den avsågade biten 20 mm förskjutet underifrån på den kvarvarande delen. På så sätt har man skapat en höjdutjämning.

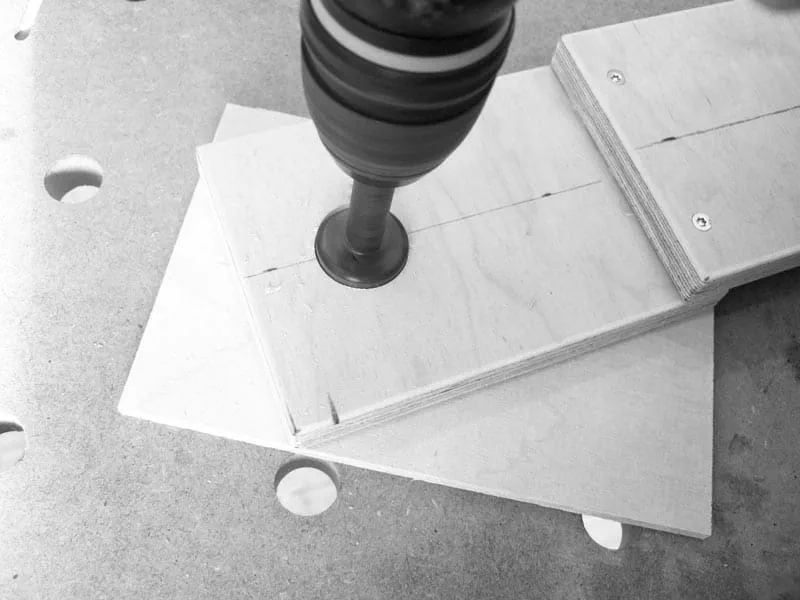

För att handöverfräsen utan problem ska hålla sig kvar på cirkelarmen förser man handöverfräsen med en kopierhylsa. I vårt exempel använder vi en hylsa på 30 mm eftersom den levereras med de flesta handöverfräsar. Med ett Forstner- eller konstborr borrar man sedan ett styrhål på 30 mm för kopierhylsan i multiplexskivan.
Hålet sitter mitt på cirkelarmen 120 / 2 = 60 mm och 50 mm mätt framifrån.

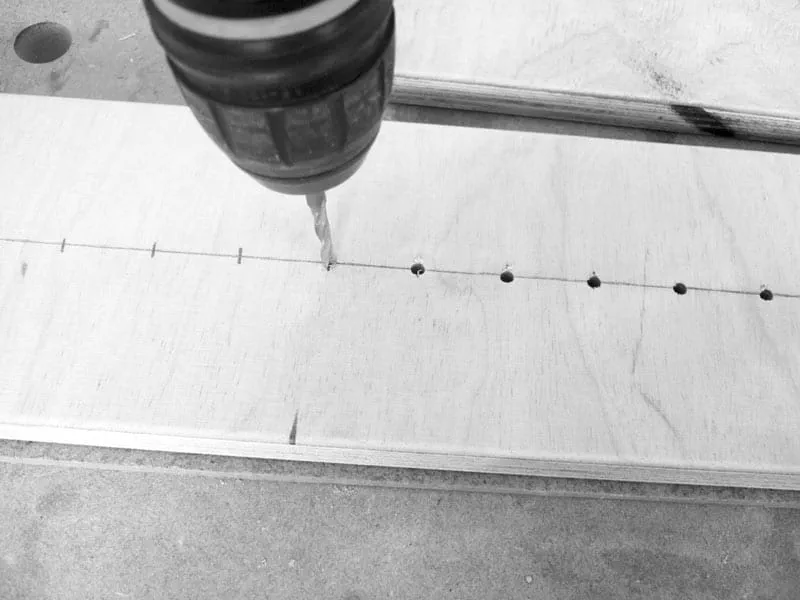

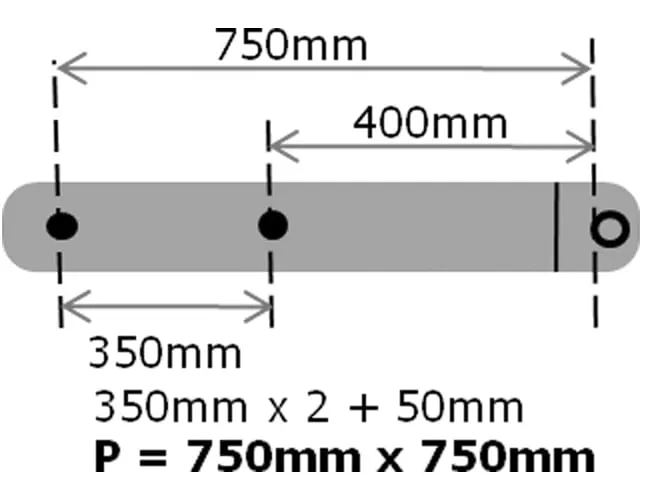

Slutligen måste man borra 5 mm-hålen för de två M5-sänkskruvarna (i styrlisterna). Avståndet mellan dessa hål och kopierhylsans mitt avgörs då av ellipsens yttermått.
Vill man ha en individuell lösning borrar man en rad hål med 25 mm-avstånd som på bilden. Då kan cirkeln skruvas fast individuellt.

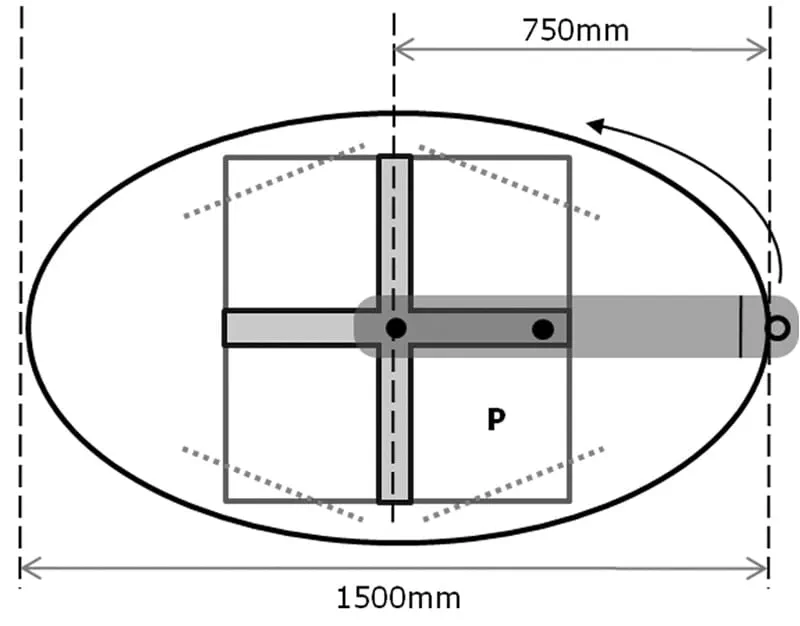

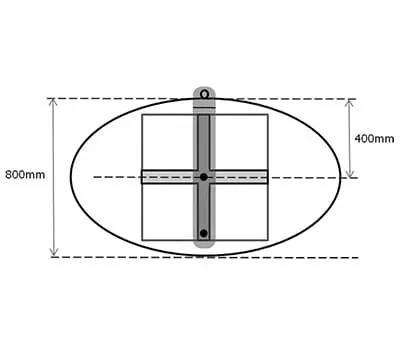

Självklart kan man också bara borra de 2 hål som behövs för ett ellipsmått. Borravståndet är enkelt att räkna ut: För ett ellipsformat bord på 1500 mm x 800 mm har ett borravstånd på 750 och 400 mm beräknats. Då behöver man bara lägga till halva fräsdiametern, alltså 6 mm för en fräs med Ø 12 mm. Borravstånd 1 = 756 mm och 2 = 406 mm från kopierringens mitt.

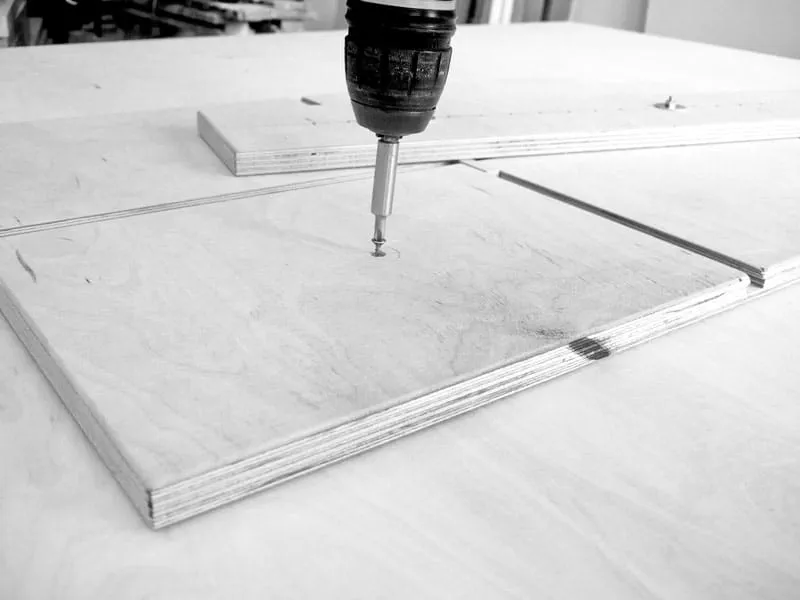

Nu är det dags att fästa den förberedda ellipsformen på skivan som ska fräsas. Markera därför först mittaxlarna på skivan med en blyertspenna. Mot dessa mittaxlar riktar man sedan in ellipsformens grundplatta och fäster den antingen med två små skruvar på skivans undersida eller med dubbelhäftande tejp på det som senare blir den synliga ytan av skivan. Var noga med att endast använda tejp som kan tas av utan att lämna några spår. Annars kan både arbetsobjektet och grundplattan skadas.

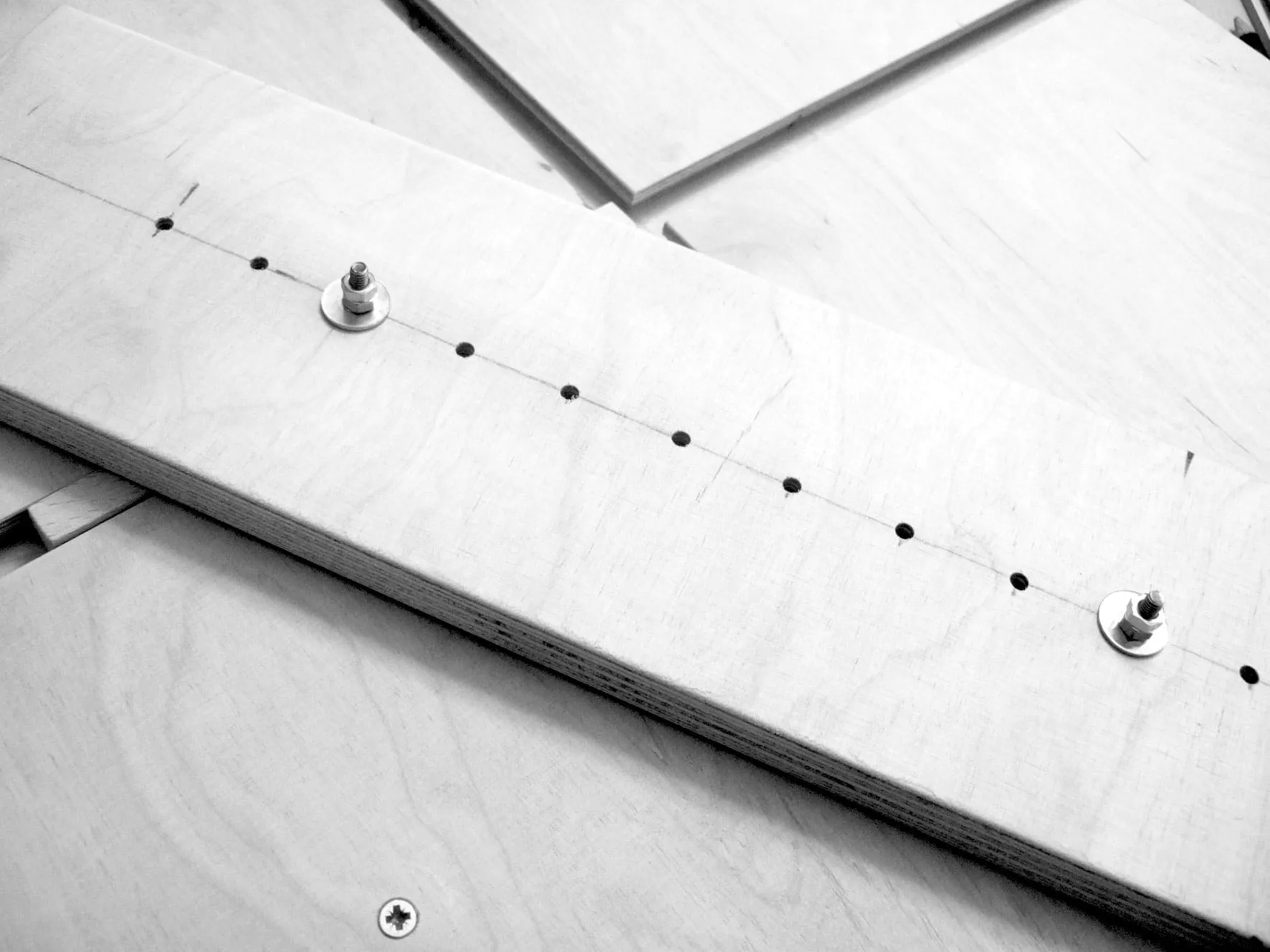

Sedan sticker man i skruvarna i rätt 5 mm-hål i cirkelarmen och fäster det hela med vardera en bricka och två muttrar. Det är då viktigt att man inte drar åt skruvarna hårdare än att det går att vrida cirkelarmen över styrlisterna. Man bör även använda låsmuttrarna eller en stoppmutter för att hela konstruktionen inte ska lossa så att fräsningen blir ojämn.

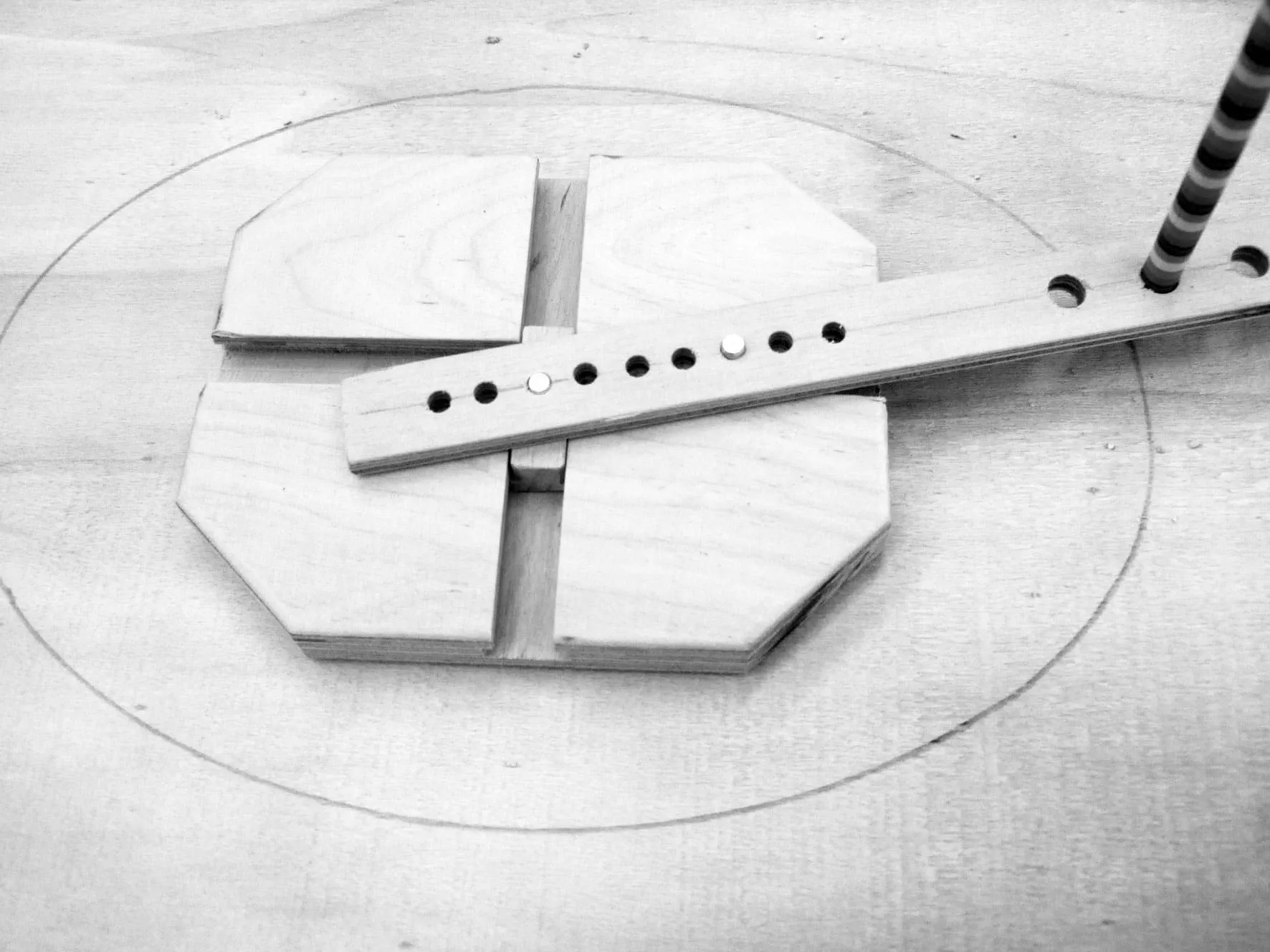

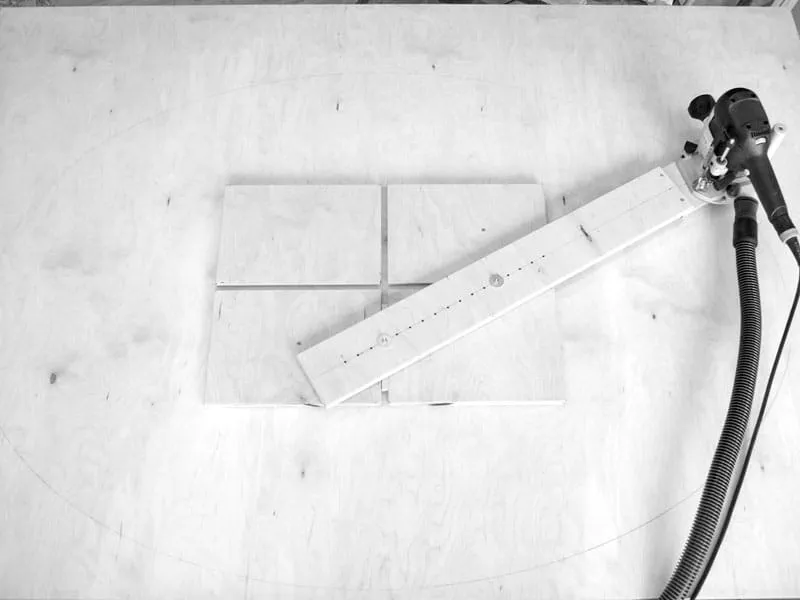

Sedan är det mycket enkelt att fräsa ellipsen, eftersom handöverfräsen kan styras stadigt och säkert med kopierhylsan på cirkelarmen. Ojämnheter vid fräsningen är därmed så gott som uteslutna. Observera också den nivåförskjutna cirkelns funktion på bilden. Den gör att handöverfräsen ligger an stadigt utan att tippa. Men det betyder också att fräsen måste ha ett långt skär för att kunna nå igenom hela skivan.

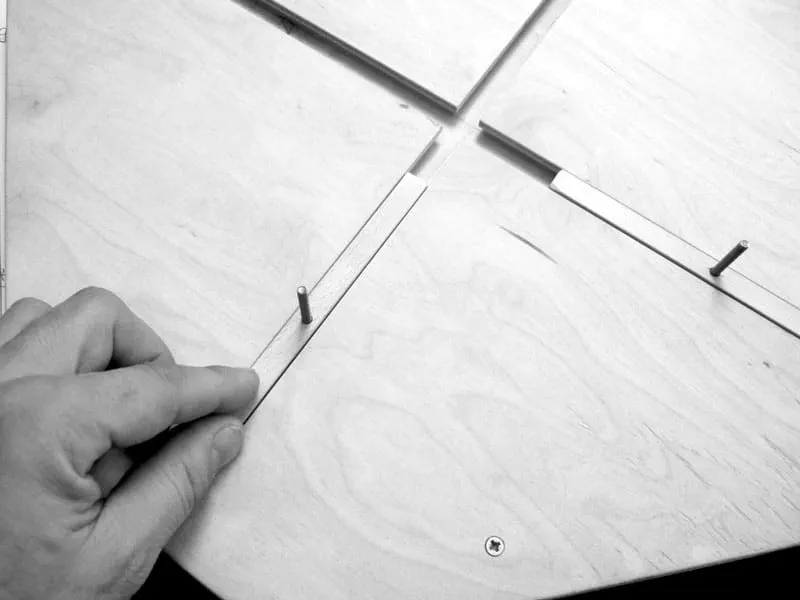

Med den här anordningen fräser man snabbt och enkelt en perfekt ellips utan att behöva räkna med komplicerade formler. Beroende på ellipsens storlek måste man eventuellt tillverka en större eller mindre grundplatta för fräsningen. Styrlisterna och cirkelarmen kan då användas igen. Det allra viktigaste vid fräsningen är att styrlisterna löper lätt i grundplattans laxstjärtspår. I nödfall kan man använda glidspray eller hård tvål.

Tips: Om fräsen redan är inställd och man vill roa barn, kan man även snabbt göra en ellipsform i miniformat för en blyertspenna. Den enkla mekaniken är rolig för alla, och barnen kan få testa att rita en egen ellips!
