Fräsa dekornoter i form av en ram för möbelfronter

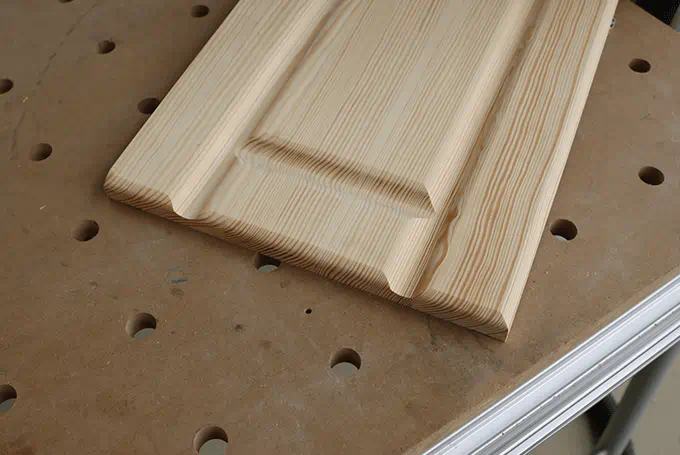

Fräsa dekornot
För att göra ett slags ram på möbelfronter kan man enkelt fräsa en dekornot i träet. Vilket verktyg som används och hur man kan avrunda ytterkanterna förklarar vi i detta användningsexempel. Det visar hur man ställer i ordning handöverfräsen och vilka mått som gäller.

    Beskrivning

    Förutom klassiska ramkonstruktioner som man snabbt och enkelt kan fräsa med avplattnings- och kontraprofilfräs kan man också profilfräsa limträskivor och fräsa en dekornot i trä. På så sätt ger det ett intryck av att vara en kontraprofilkonstruktion. Det är ett bra sätt att få enkla material, som limträskivor, att framstå som lite exklusivare för att få snygga möbelfronter på till exempel köksluckor och skåp. Det ger en snygg spegelliknande effekt.

    För att fräsa en sådan ram krävs tre moment. I första steget fräser man vertikalt och i andra steget horisontellt. Det tredje och sista steget är att avrunda kanterna efter fräsningen

    Om man bara vill ha vertikala noter hoppar man naturligtvis över andra steget.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Förberedelser för att fräsa en ram:

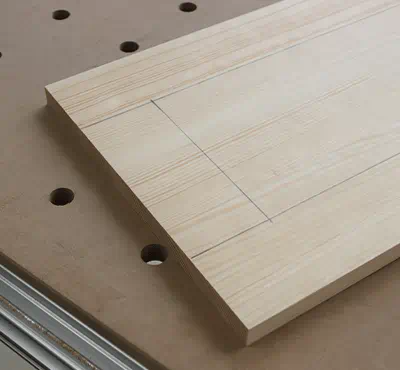

      Rita ut respektive fräsmittlinje samt dess begränsning för alla fräsningar.

      +
      Rita ut fräsmittlinjen

    • Förbered handöverfräsen. Gör så här:

      Utrusta handöverfräsen med en profilfräs utan styrlager. Frässkaftet ska stickas in till inspänningsdjupet i chucken för att fräsen ska sitta säkert.

      Montera rälsanslaget på handöverfräsen för att den ska kunna manövreras på styrskenan.

      Placera handöverfräsen på styrskenan för att ställas in.

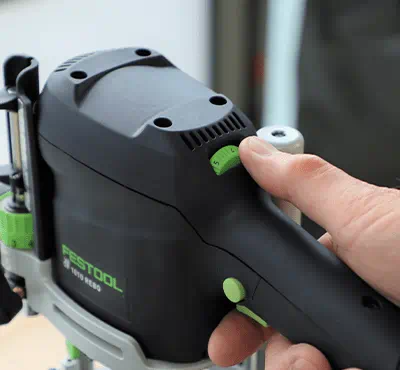

      Ställ in varvtalssteget i enlighet med träslaget, frästypen och fräsdiametern (värdena för inställningarna framgår av tabellen i bruksanvisningen).

      +
      Ställa in handöverfräsen

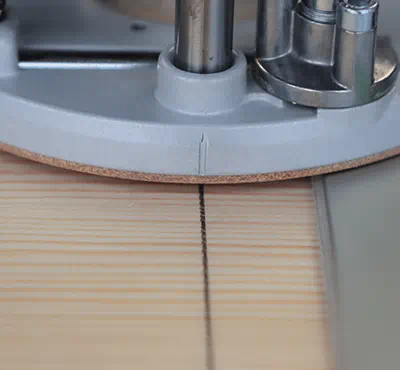

    • Spänn fast arbetsobjektet på multifunktionsbordet med hjälp av spännelementen eller spänntvingarna, så att man först kan bearbeta en av de vertikala linjerna. Avståndet x för den markerade linjen fram till kanten av styrskenan beror på fräsdiametern och beräknas enligt följande:

      x = fräsdiameter i mm / 2 + 2 mm

      För en 42 mm profilfräs ger det ett avstånd på 23 mm.

      +
      Beräkna avståndet

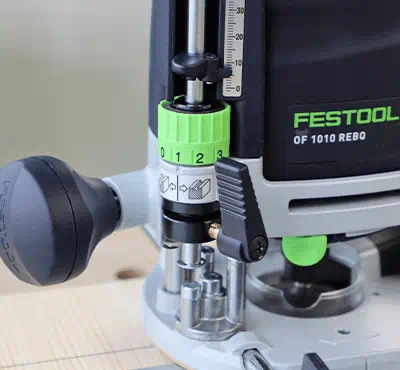

    • Ställ in ett fräsdjup på 8 mm för profilfräsen. Inställningen av fräsdjupet förklaras inte här i detalj. Den finns i bruksanvisningen.

      Ställ in avståndet mellan handöverfräsen och skenan. Här använder man sig av de utritade linjerna och skårorna i fräsbordet, vilka markerar exakt mitten av fräsen.

      +
      Ställa in fräsdjupet

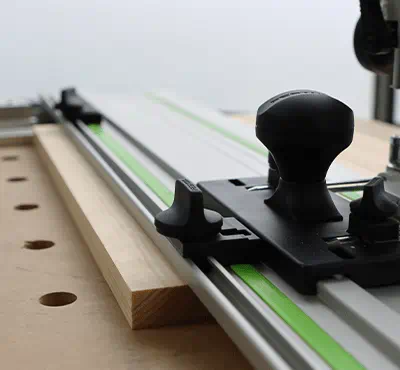

    • Ställ nu verktyget på den första begränsningslinjen och sätt ett längdstopp där. Kör maskinen till slutet av fräsningen och sätt det andra längdstoppet där. Med hjälp av begränsningslinjerna och millimeterindikeringen på stödet kan man göra denna inställning mycket exakt.

      Vid vertikala fräsningar behövs inga längdstopp.

      +
      Sätta ut längdstopp

    Tillvägagångssätt

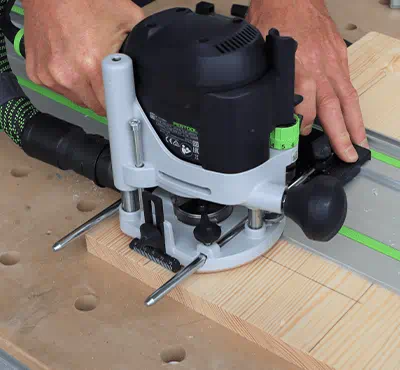

    • Fräs så här:

      Placera handöverfräsen korrekt på skenan.

      Koppla till fräsen och sänk ner den i arbetsobjektet. Tänk på att fräsen inte får vara i kontakt med arbetsobjektet när den kopplas till. Den ska kunna starta fritt.

      Kör utmed skenan, och se då till att det inte går för långsamt så att det blir brännmärken i materialet.

      I slutet av fräsningen kör man ut fräsen ur fördjupningen och stänger av den.

      Först när fräsen står helt stilla tar man av den från skenan.

      +
      Fräsa

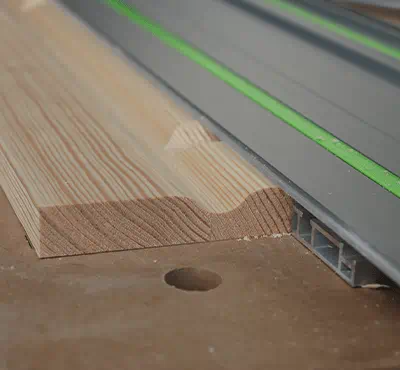

    • Om de vertikala fräsningarna är genomgående, behöver man inte några längdstopp. Man kör helt enkelt ner fräsen i arbetsobjektet och i slutet av fräsningen drar man ut den igen. I övrigt gäller samma procedur för de vertikala fräsningarna som för de horisontella.

      +
      Vertikala fräsningar

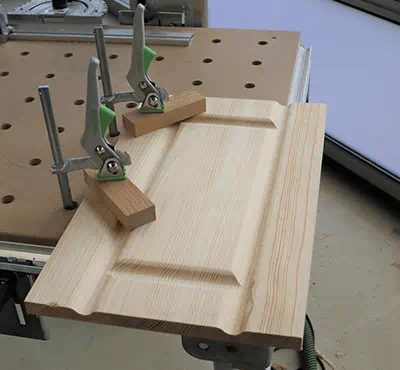

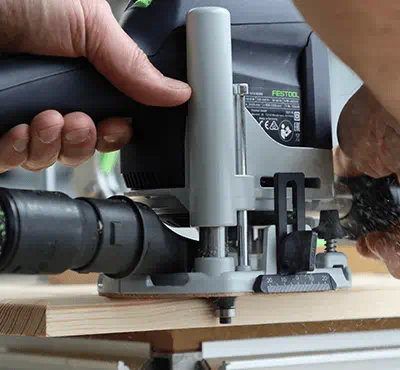

    • För det tredje momentet, avrundningen av ytterkanterna, sätter man i avrundningsfräsen med styrlager i handöverfräsen.

      Spänn fast arbetsobjektet på multifunktionsbordet så att två kanter är fria.

      När man ställer in fräsdjupet kan man sätta an styrlagrets skruv mot arbetsobjektet och använda den för nollinställningen. Sedan ställer man in ett fräsdjup på 18 mm.



      +
      Runda av ytterkanterna

    • För att runda av ytterkanterna måste man först bearbeta ändträet. Därefter bearbetar man arbetsobjektets längsgående sidor.

      +
      Runda av ytterkanterna
