Fräsa cirkel med multifrässchablonen MFS

Fräsa cirkel
Med handöverfräsen är det enkelt att fräsa små eller stora cirklar. I detta användningsexempel förklaras alla nödvändiga beräkningar för en ytter- och innerradie samt fräsriktningen som krävs. Så fräser man cirklar, rundningar eller runda hål i trä i några få steg.

    Beskrivning

    Med multifrässchablonen MFS 400 eller MFS 700 fräser man snabbt och enkelt radier, runda urtag och cirklar. Exempel på användningsområden för runda urtag:

    • Högtalarlådor
    • Ljusinsläpp
    • Bänkskivor
    • Tvättfat

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

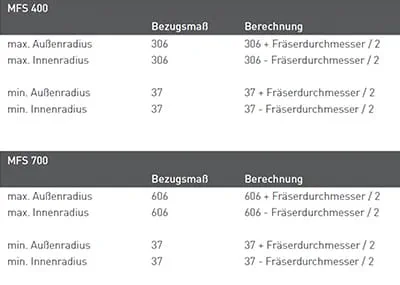

    • Man fastställer den största radien som ska fräsas, i förhållande till respektive multifrässchablon, med hjälp av tabellen. Men man måste också ta hänsyn till fräsdiametern och vilken radie som ska fräsas. Man måste välja en multifrässchablon som passar för den önskade radien. Multifrässchablonen kan även användas för större radier om man använder förlängningsprofiler.

      +
      Fastställa radien

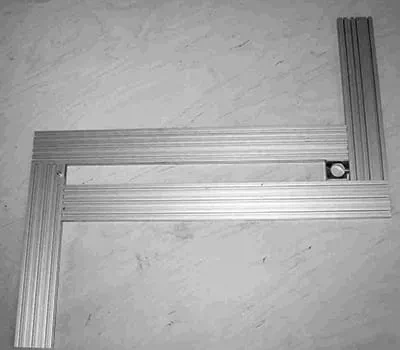

    • Montera multifrässchablonen enligt anvisningen och sätt i cirkelfräsinsatsen och centreringsstiftet.

      Ställ in cirkelfräsinsatsen så att den kan förskjutas fritt utmed hela spåret i multifrässchablonen. Placera därför cirkelfräsinsatsen i ett hörn och dra åt motsvarande fästskruv på multifrässchablonen. Skjut sedan cirkelfräsinsatsen till andra hörnet, justera multifrässchablonen, dra åt motsvarande fästskruv på multifrässchablonen och kontrollera cirkelfräsinsatsens rörlighet.

      Ställa in multifrässchablonen:

      • Vid en ytterradie:
        Ställ in radien minus halva fräsdiametern med skalan och ”0”-markeringen på cirkelfräsinsatsen på multifrässchablonen och spänn fast den.

        Exempel: Ytterradie 200 mm; Fräs-Ø 14 mm
        Inställningsmått: 200 mm - (14 mm / 2) = 193 mm.

      • Vid en innerradie:
        Ställ in radien plus halva fräsdiametern via skalan och ”0”-markeringen på cirkelfräsinsatsen på multifrässchablonen och spänn fast den.

        Exempel: Innerradie 200 mm; Fräs-Ø 14 mm
        Inställningsmått 200 mm + (14 mm / 2) = 207 mm.

      Förbereda handöverfräsen för cirkelfräsning:
      • Montera kopierringen Ø 30 på handöverfräsen (ingår i leveransen med OF 1400).
      • Sätt på utsugskåpa och sugslang.
      • Sätt i notfräsen och dra åt.
      • Ställ in varvtalssteg 6.

      +
      Montera multifrässchablonen

    Tillvägagångssätt

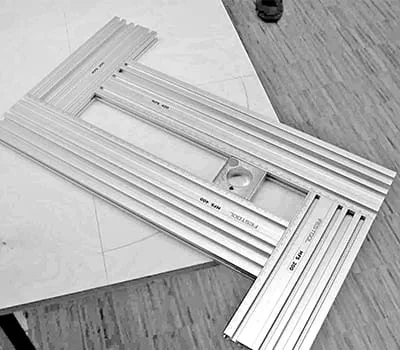

    • Borra ett ø8 mm-hål i mitten av cirkeln i arbetsobjektet.

      Sätt i multifrässchablonen med cirkelcentreringsdornen i hålet.

      Sätt i handöverfräsen i cirkelfräsinsatsen.

      Ställ in fräsen på fräsdjupet och sänk ner den.

      +
      Sätta i cirkelcentreringsdornen

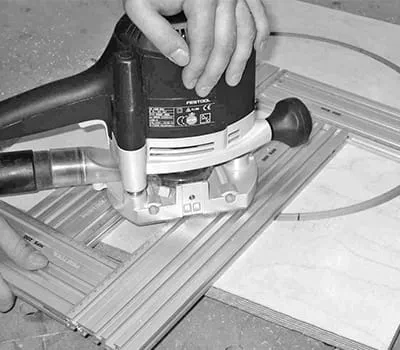

    • För multifrässchablonen tillsammans med handöverfräsen till ritsen eller början av fräsningen (cirkeln).

      Tänk på fräsriktningen:

      Om cirkeln eller noten fräses ur ett helt stycke kan man föra fräsen med schablonen med- eller moturs

      Har man exempelvis redan sågat ur cirkeln grovt med en sticksåg eller om man ska efterfräsa cirkeln en gång till, måste man fräsa moturs vid en ytterradie och medurs vid en innerradie för att fräsen ska föras mot rotationsriktningen.

      +
      Styra handöverfräsen

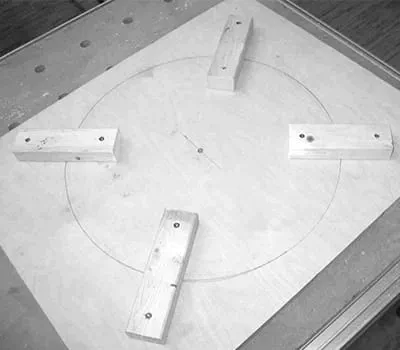

    • Tips:När man gör cirkelurtag och fräser igenom materialet helt måste man tänka på att mittpunkten, runt vilken multifrässchablonen roterar, inte längre sitter fast säkert. För att garantera att centrumpositionen inte ändras när man fräser en cirkel med handöverfräsen måste det finnas en förbindelse med tre eller fyra stödjande träbitar på baksidan av arbetsobjektet. När man sedan fräser igenom går fräsen visserligen ner lite i bitarna också, men inte så mycket att de inte håller mittdelen på plats.

      +
      Förbindelse med stödjande träbitar
