Fräsa båge med multifrässchablonen MFS

Fräsa båge

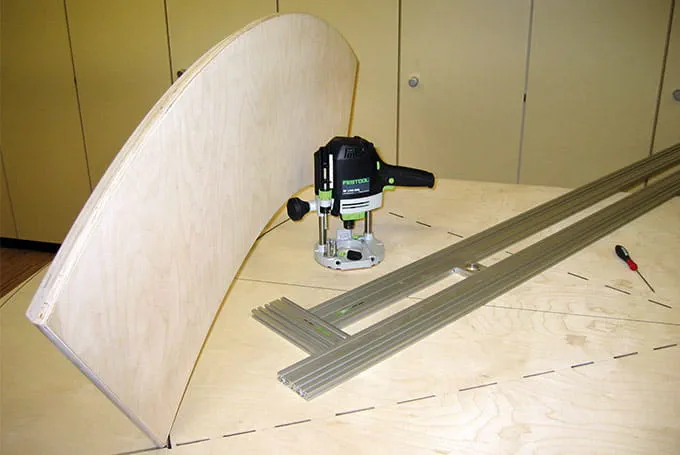

Eftersom möbler inte alltid är fyrkantiga är det viktigt att man även kan fräsa bågar. I detta användningsexempel förklarar vi hur man fräser en segmentbågsformad bänkskiva och sedan sågar till den. Några extra tips gör att man arbetar noggrant och utan att skada materialet.

    Beskrivning

    Med en handöverfräs och multifrässchablonen kan man förutom cirklar även fräsa bågar.

    I det här användningsexemplet beskriver vi hur man tillverkar en segmentbågformad bänkskiva i multiplex Här är bänkskivan 40 cm djup. Bänkskivans utgångsmått är kvadratiskt med utgångsmåttet 150 x 150 cm.

    Avslutningsvis kan man förse bågens kanter med en profil.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Markera mittlinjen på arbetsobjektet.

      Markera ytterradien på mittlinjen och därefter innerradien.

      Avverka till önskad båglängd från mitten lika långt åt höger och vänster (streckade linjen).

      Montera frässchablonen MFS enligt anvisningen. I det här fallet ansluts förlängningsprofilerna MFS VP 2000 med två korta MFS 200-profiler.

      Ställ in cirkelfräsinsatsen så att den kan förskjutas utmed hela notens längd. Det är viktigt för att man ska kunna förskjuta cirkelfräsinsatsen snabbt och exakt. Placera därför cirkelfräsinsatsen i ett hörn och fixera MFS på fästskruven. Flytta sedan cirkelfräsinsatsen till andra hörnet och fixera MFS, dra åt fästskruven på MFS och kontrollera att cirkelfräsinsatsen går lätt.

      Skjut in centreringsdornen i det inre spåret i MFS 200 och fixera den där.

      Markera ett 8 mm-hål för centreringsdornen på arbetsobjektets mittlinje.

      Borra 8 mm-hålet i skivan med batteriskruvdragaren.

      Spänn fast fräsen till det minsta inspänningsdjupet i handöverfräsen.

      Sätt i kopierringen i handöverfräsen.

      Ställ in maximalt fräsdjup och fixera med djupanslaget.

      +
      Markera bågen

    • Tips: Med hjälp av MFS kan man markera segmentbågens kontur

      +
      Markera segmentbågens kontur

    • Ställa in multifrässchablonen:

      Sätt i multifrässchablonen med centreringsdornen i hålet i skivan.

      Lossa cirkelfräsinsatsen, sätt i handöverfräsen i cirkelfräsinsatsen och kör den till ytterradiens markering.

      Sätt ner fräsen på arbetsobjektets yta.

      Justera nu skärningens centrifugalradie till markeringen genom att vrida fräsen för hand. Upprepa samma steg för att fräsa innerradien.

      Fixera cirkelfräsinsatsen genom att dra åt låsskruven.

      Montera utsugsanordningen på handöverfräsen och anslut sugslangen.

      Tips: För att inte fräsa i multifunktionsbordet eller underkonstruktionen måste man lägga underlägg på 3 till 4 punkter under arbetsobjektet. Det förhindrar att arbetsobjektet tippar, och man får en jämn båge.

      +
      Ställa in multifrässchablonen

    Tillvägagångssätt

    • Spänn fast arbetsobjektet med skruvtvingar på multifunktionsbordet.

      Sänk ner till första fräsdjupet (max. 5–8 mm per fräsning i multiplex) i bågens kant.

      Fräs konturen långsamt för att få en jämn båge.

      Fräs nu ur bågen helt i ytterligare steg.

      När ytterradien har frästs enligt beskrivningen i punkten Förbereda/ställa in för frässchablonen MFS ställer man in innerradien.

      Fräs innerradien enligt tidigare beskrivning.

      +
      Fräsa konturen

    • Tänk på fräsriktningen:

      Om man fräser cirkeln eller noten ur ett helt stycke kan man vrida fräsen med- eller moturs tillsammans med schablonen.

      Om segmentbågen behöver fräsas i efterhand, måste man fräsa moturs för ytterradien och medurs för innerradien så att man alltid för fräsen mot rotationsriktningen.

      Efter fräsningen kan man anpassa längden på segmentbågen med en sänksåg.

      +
      Fräsriktning

    • Tillvägagångssätt vid sågning:

      Justera styrskenan mot markeringen och spänn åt.

      Ställ in sågdjupet med djupanslaget och välj varvtalssteg 6.

      Såga av bågen längs markeringen.

      Gör likadant på andra sidan enligt beskrivningen.

      OBS! Sågklingan får inte komma i kontakt med arbetsobjektet vid nedsänkningen på grund av rekylrisken.

      +
      Såga av bågen

    1. Våra användningsexempel och arbetsresultat är dokumentationen för de arbetsmoment vi har utfört. De är individuella exempel som inte garanterar att användaren når samma resultat. Resultaten beror på användarens erfarenhet och skicklighet och vilka material som används. Användningsexemplen ersätter inte Festools bruksanvisning eller säkerhetsanvisningar. Ansvar för frihet beträffande sakliga och rättsliga brister gällande information, anvisningar, användningar, i synnerhet för deras felfrihet, riktighet, frihet från skydds- och upphovsrättigheter för tredje part, fullständighet och/eller användbarhet är uteslutet. Skadeståndsanspråk från användarens sida, oavsett rättslig grund, är uteslutna. Denna ansvarsfriskrivning gäller inte vid uppsåt, grov vårdslöshet eller i fall av lagstadgat, obligatoriskt ansvar.

      Vi påtar oss inget ansvar för skador som uppstår till följd av brister.↑
