Stumfogar i träskivor med DOMINO-brickor
Beskrivning
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-
Med anslagsstiften och tväranslaget är det enkelt att foga ihop träskivor för lite bredare arbetsobjekt och stora hålavstånd
utan att behöva markera.
Tips:

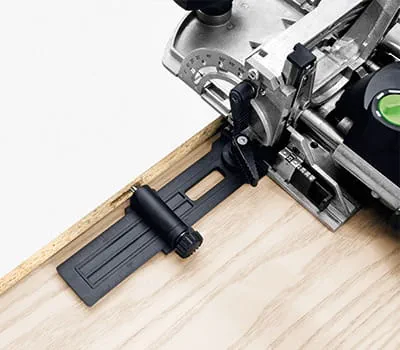

Tväranslaget kan användas för både DF 500 och DF 700 och ger möjlighet till större hålavstånd genom systemet med utfällbara anslagsstift.Tänk på att anslaget ska modifieras för respektive maskin.
-

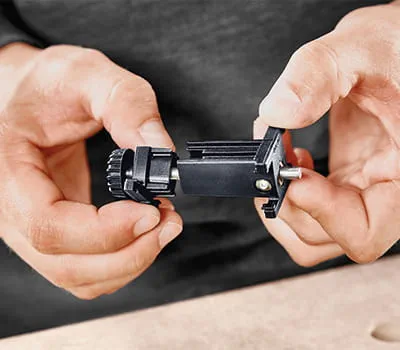

För att modifiera tväranslaget för respektive maskin vrider du klämbacken på anslagsstiftet så att denna riktas mot DF 500 eller DF 700 (framtill på stiftet finns en markering för varje maskin).
-

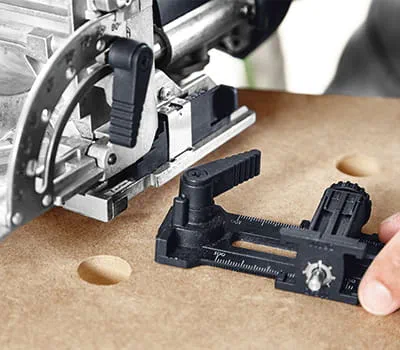

Montera sedan tväranslaget på förbindningsfräsen enligt bruksanvisningen. I detta exempel arbetar vi med brickor på 6 x 40 mm.
-

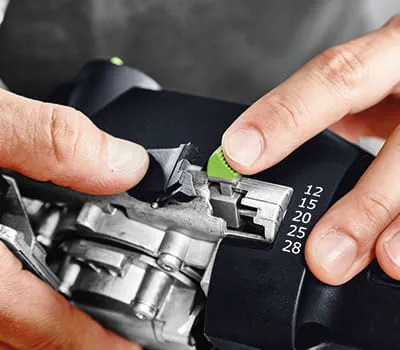

Eftersom materialtjockleken är 19 mm går det inte att sätta i brickor 20 mm i båda delarna av arbetsobjektet (änden och ytan). Därför fräser man ett 25 mm djupt hål (i änden). Fräs det andra hålet (i ytan) med 15 mm så att brickans totala längd på 40 mm täcks. Ställ in motsvarande fräsdjup på maskinen.
Tillvägagångssätt
-

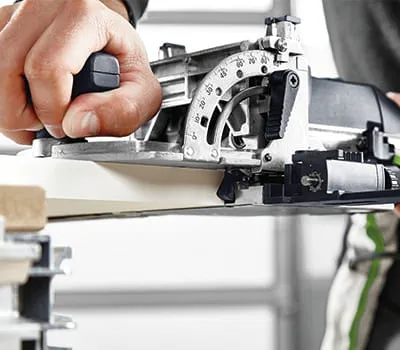

Lägg an anslagsspärren mot arbetsobjektets främre kant för första hålet och fräs det med lämplig hålbredd.
-

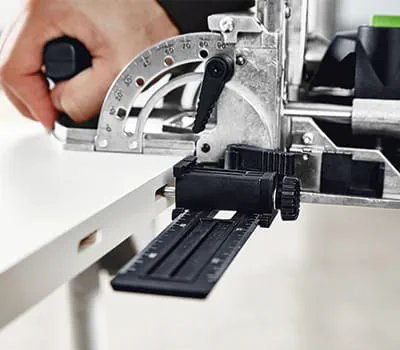

För övriga fräshål ställer du in önskat hålavstånd på tväranslaget och använder stiftet som anslag i det tidigare frästa hålet – fräs sedan de övriga hålen som långhål.
-
Sedan fräser du hål för skåpets sidostycken på samma sätt. Gör det första hålet med DOMINO-fräsens anslagsspärr.
-

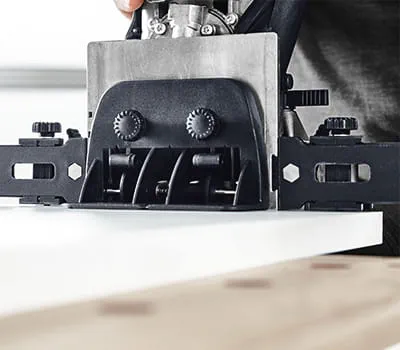

Övriga hål gör du med tväranslagets stift. Här passar det bra att förutom tväranslaget även använda det extra anslaget, så att förbindningsfräsen ligger säkert på skivan och inte kan välta.
-
Sedan fräser du för hyllplanen resp. mellanväggarna (det görs likadant som för mittsidorna osv.).

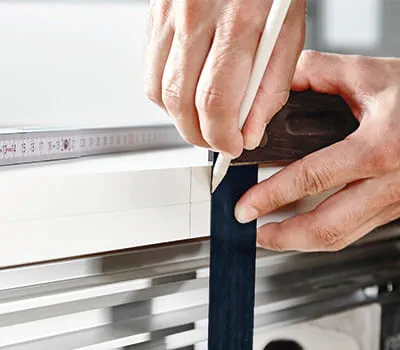

Lägg båda sidodelarna på varandra och markera var mittplanet ska sitta. Markera då både mittplanets över- och nederkant (materialtjockleken), inte dess mitt.
-
Lägg den övre sidodelen åt sidan. Placera mittplanet på den markerade positionen och lägg ner det åt höger eller vänster, så att mittplanets över- eller nederkant hamnar rätt mot motsvarande markering.Spänn fast båda arbetsobjekten (mittplanet och sidodelen).
-

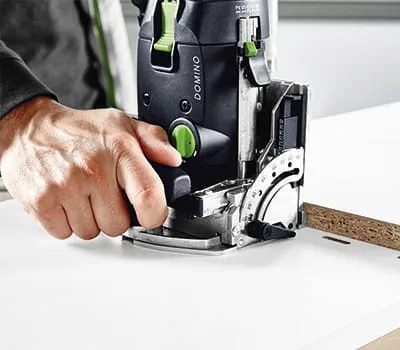

I vårt exempel ska framsidan av mittplanet och sidodelen vara i linje och spänns därför fast så. Ställ nu i fräsens vinkelinställning på 0° och fräsdjupsinställningen på 15 mm. Sedan fräser du det första hålet med den smala hålbredden med hjälp av anslagsspärren i den liggande sidodelen.
-

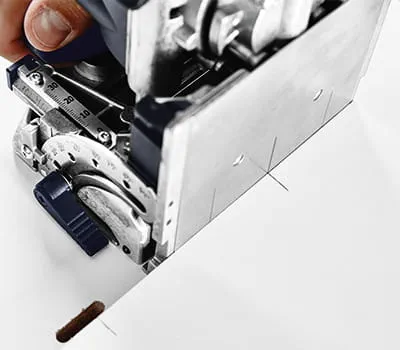

Ställ sedan om hålbredden på långhål för de övriga hålen, och markera brickornas position med en enkel rits på det liggande mittplanet. Sätt förbindningsfräsen på ritsen, genom att lägga mittmarkeringen på fräsens undersida på ritsen.
-
Ställ nu om fräsdjupet till 25 mm och fräs hålen i mittplanet – återigen med hjälp av anslagsspärren för det första hålet (smal hålbredd).
-

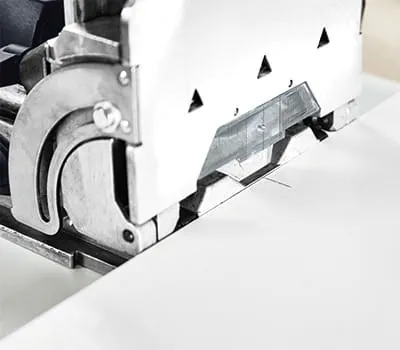

De övriga fräser du med skalan i siktfönstret, som du riktar in mot ritsmarkeringarna. Fräs här alla hål i skivans sida med den smala hålbredden – först då limmas brickorna och sitter då exakt.
-

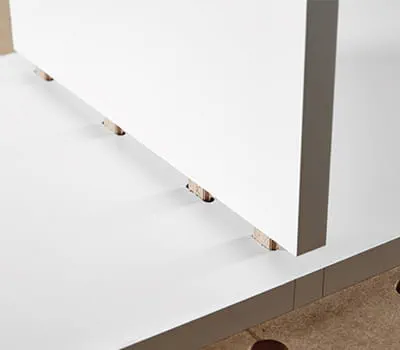

Gör likadant med den andra sidodelen. Sätt därefter i DOMINO-brickorna i hålen och foga ihop arbetsobjektet med lim. Det är ett mycket enkelt och stabilt sätt att foga träskivor av olika slag.
-
