Förbindning av träramar med DOMINO-brickor

För att det ska bli så stabilt som möjligt använder vi två brickor per hörnförbindning. Lägg an fräsen mot geringssnittytan och anslagsspärren utmed sidan mot geringens spets. Fräs det första hålet med perfekt passning.

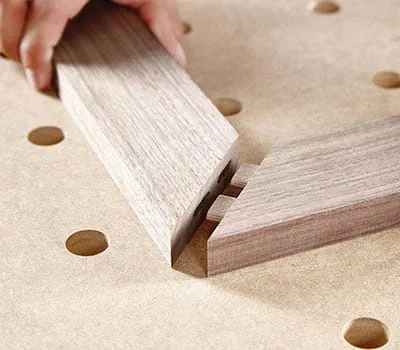

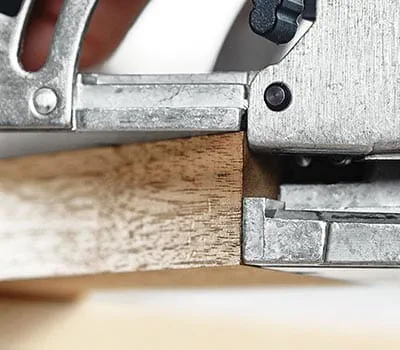

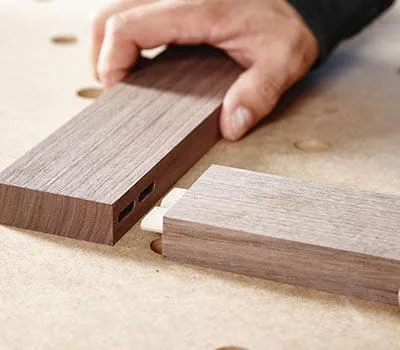

För det andra fräshålet kan du antingen markera positionen eller köra med maskinen kant i kant utvändigt till geringens spets. Du kan antingen fräsa detta hål med exakt passning som det första – det ger en stabilare fog, men kräver också ett noggrannare arbete. Eller så kan du fräsa det andra hålet med spelrum, men då måste du i stället använda ordentligt med lim i fogen. Fräs på detta sätt hålen i alla fyra ramdelarna.

När du ska förbinda ramdelar utan gering, dvs. för träramar med enkla förbindningar, gör du likadant som i första exemplet.I det aktuella exemplet beskriver vi ytterligare ett sätt att lägga an DOMINO-fräsen mot arbetsobjektet.

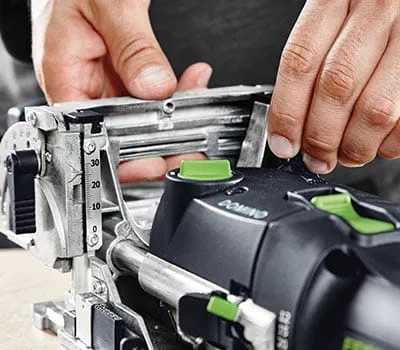

Ställ in fräshöjden efter tjockleken på ditt arbetsobjekt och välj ett fräsdjup som är halva bricklängden. Fräs antingen båda hålen med en exakt hålbredd för perfekt passning eller fräs det andra hålet med spelrum.

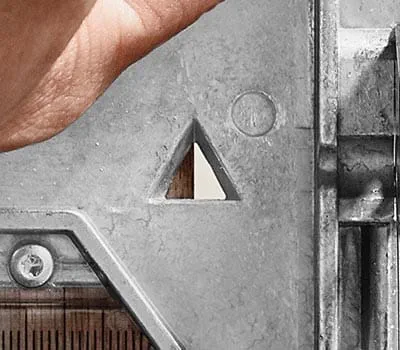

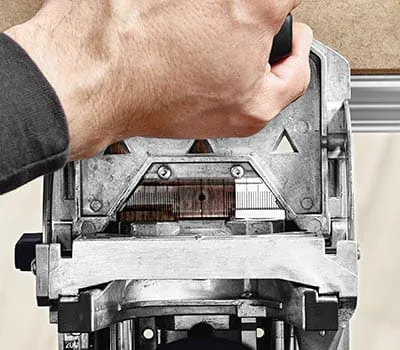

Förutom att positionera hålen genom att markera eller använda anslagssystemet, kan man även använda skalan i siktfönstret – i vårt fall 15 mm från ytterkanten.Lägg därför an skalan vid 15 mm-markeringen i kanten av arbetsobjektet.

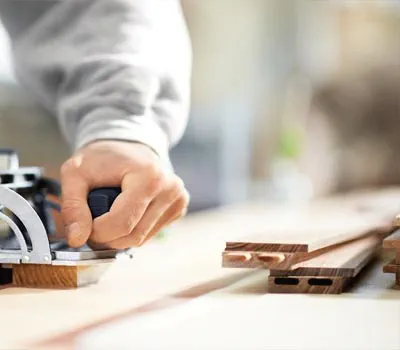

Tips: Om ramdelen sedan ska förses med en fals eller ett spår måste du lägga till falsdjupet i förväg när du fräser hålen för brickorna – för att brickan senare ska sitta i mitten trots falsen (vilket tar bort en del av brickhålets djup).

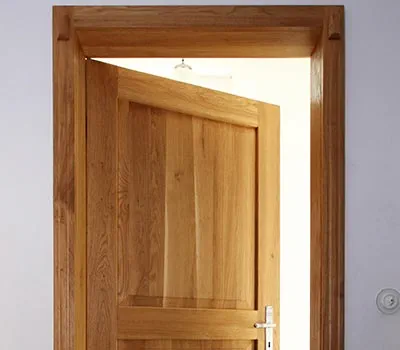

För stabila fogar i träramar, som exempelvis dörrar, använder du DOMINO XL – det ger större brickor för högre stabilitet.I detta exempel gör vi en ramdörr med exakt inpassad inre fals och extra spont. Det unika med DOMINO-fräsarna är att man kan fräsa hål även efter att falsen har gjorts, vilket exempelvis inte skulle fungera med en vanlig borrmaskin för vanliga pluggar eftersom anliggning saknas. Den så kallade exakta inpassningen betyder att man måste ta hänsyn till vissa saker vid inställningen av fräsdjupet. Dessa förklaras nedan.

Tips: På grund av den exakt inpassade förbindningen kan man trots det maximala fräsdjupet på 70 mm med DF 700 inte använda brickorna på 14 x 140 mm. Den maximalt möjliga standardbrickan är alltså 14 x 100 mm. Om du vill utnyttja det maximala fräsdjupet och själv kapa till brickor till perfekt längd, kan du göra det med hjälp av de långa brickorna.

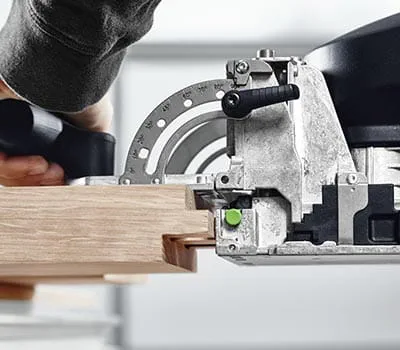

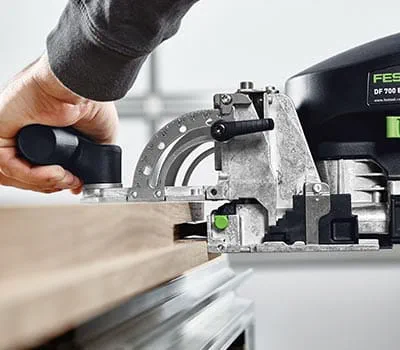

Markera den önskade positionen för brickorna och arbeta med hjälp av siktfönstret. Fräs båda delarna av arbetsobjektet med maximalt fräsdjup (vardera 70 mm) med 14 mm-fräsen. I ändträet fräser du båda hålen med passande hålbredd – här ska brickorna sedan limmas fast och sitta exakt. Fräshöjden blir då halva arbetsobjektets tjocklek (i detta exempel 40 mm, dvs. en fräshöjdsinställning på 20 mm).

Kapa nu till brickor till lämplig längd av de långa brickorna. I det här exemplet är bricklängden 115 mm: det innebär 2 x fräsdjupet på 70 mm = 140 mm minus den exakta inpassningen på 25 mm = 115 mm. Kapa brickan några millimeter kortare (för att limmet ska få plats senare), alltså 112 mm.

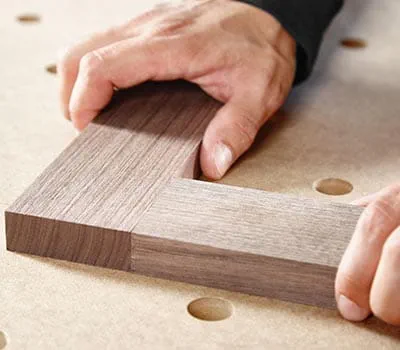

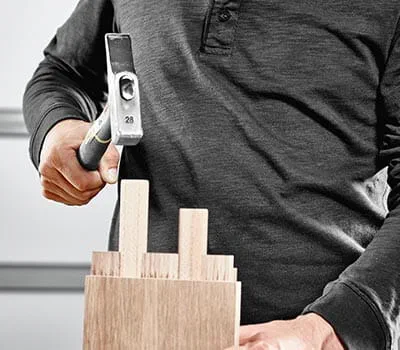

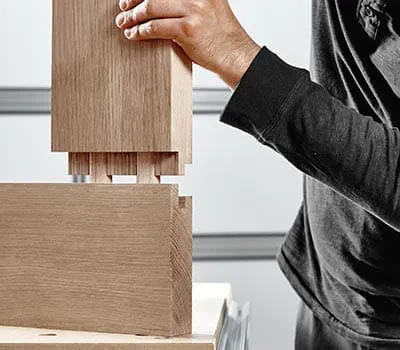

Slå sedan i brickorna helt i hålen i ändträet och limma samtidigt. Sätt ihop de tvär- och längsgående ramdelarna med skruvtvingar och limma fogen. Då kan du även göra mycket stabila träramar med en handmaskin.
