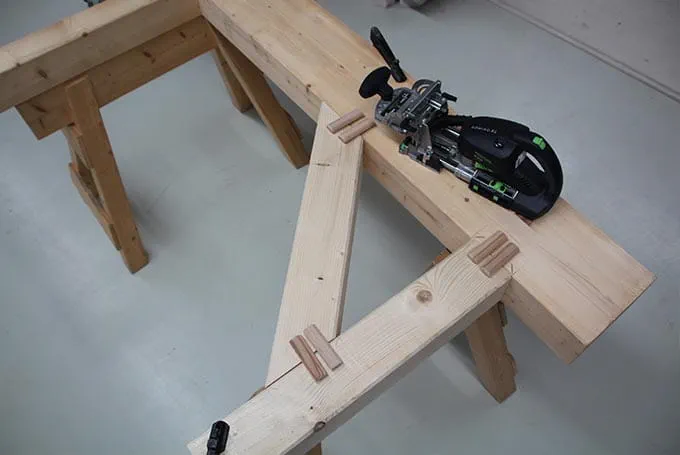

Förbinda stolpar – platt plugg- i stället för tappförbindning
Beskrivning
För att förbinda konstruktionsvirke brukar man numera oftast använda olika metallförband (skruvar, vinklar, bultar osv.) i stället för traditionella träförbindningar som pluggar och plugghål. Fördelen med de traditionella träförbindningarna är att de underlättar monteringen eftersom delarna kan stickas in i varandra. I det här användningsexemplet använder vi platta pluggar i stället för runda för att göra en insticksförbindning. Då går det snabbare att montera, och resultatet blir snyggt och exakt. Vi använder främst förbindningsfräsen DOMINO XL.
Materiallista
- Virket som ska fogas ihop
- Bjälke 12/22, stolpe 12/12, tvärstag 12/12
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-

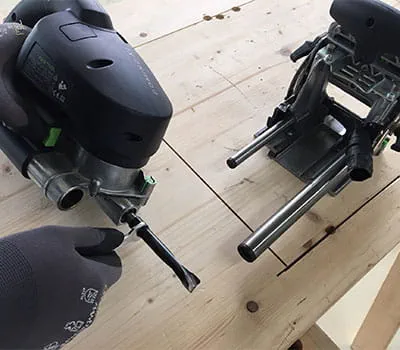

Frässtålsbyte DF 700
Sätt först i en 14 mm-fräs i DF 700 enligt anvisningen.
-

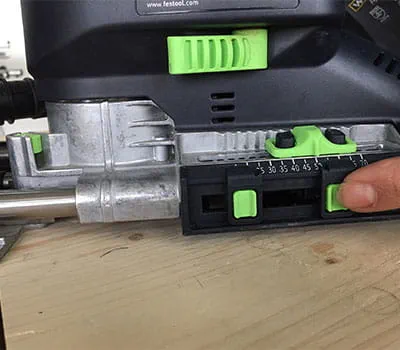

Ställa in fräsdjupet DF 700
I det här exemplet är fräsdjupet 50 mm. Fräsdjupet måste ställas in enligt bruksanvisningen.
-
Göra positionsmarkeringar
Det är viktigt att göra exakta markeringar för att kunna foga med perfekt passning. I vårt exempel gör vi en markering 10 cm från framkanten på stödbalken.
-

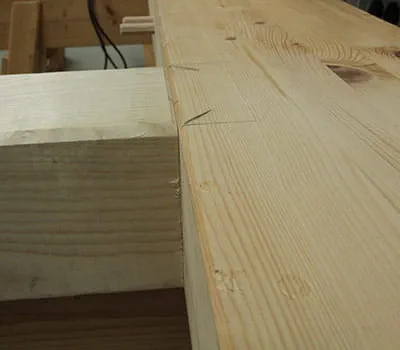

Positionsmarkeringar på bjälkar
Nu gör vi en markering för stolpen på bjälken för att få en exakt förbindning.
Tillvägagångssätt
-

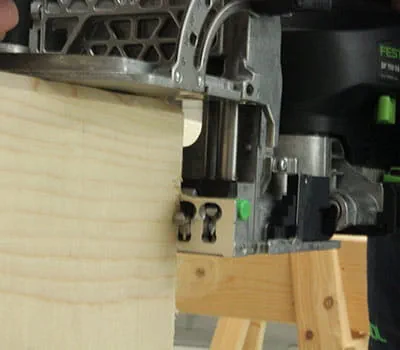

Använda anslagsstift för fräsning i stolpändarna
För den första fräsomgången i stolpändarna väljer vi anslagsstiftet i mitten. Det motsvarar positionen för det trekantiga siktfönstret på anslagsbordet. På så sätt kan man lägga an med anslagsstift i stolpändarna och via siktfönstret på bjälken. Vid alla arbeten med DOMINO XL måste en dammsugare vara ansluten.
-
Använda anslagsstift för fräsning i stolpändarna

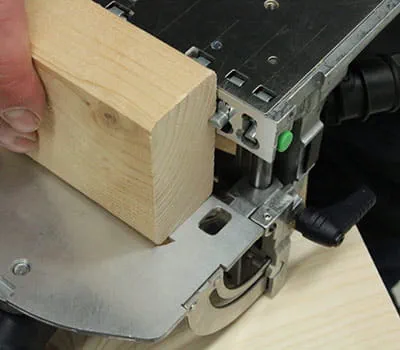

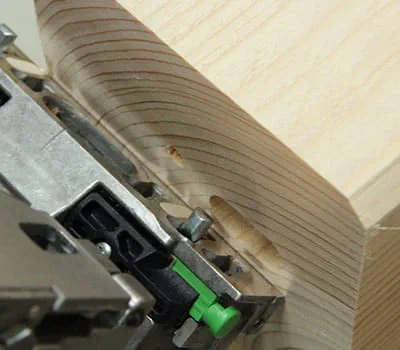

DOMINO XL mot stolpen
-

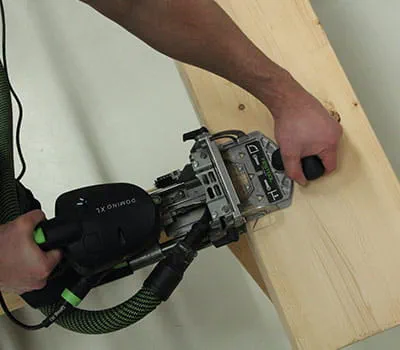

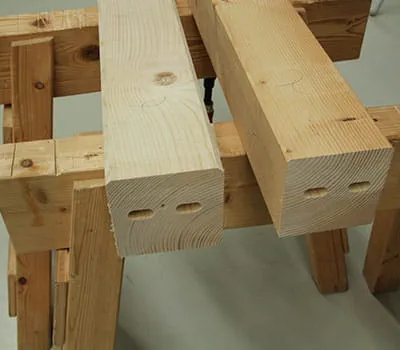

Fräsa i stolpen
Nu fräser vi i stolpänden en gång till. Se då till att anslagsstiftet ligger an mot den första fräskanten. Eftersom första fräsomgången fungerar som rikthjälp behövs ingen markering.
-
Fräs på samma sätt i de övriga stolparna.
-
Fräsa i bjälken

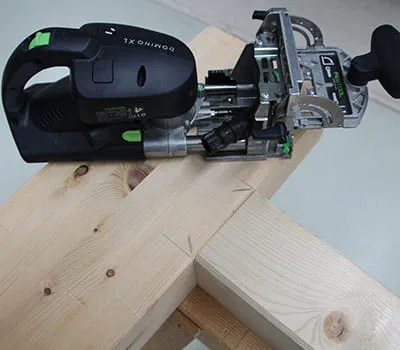

Sätt nu DOMINO XL mot stolpmarkeringen och fräs första omgången. Fräs sedan andra omgången, och se då till att anslagsstiftet (i mitten) ligger i den första fräsningen igen.
-
Fräsa i bjälken
Här: stolpmarkeringens vänstra sida i det trekantiga siktfönstret
-

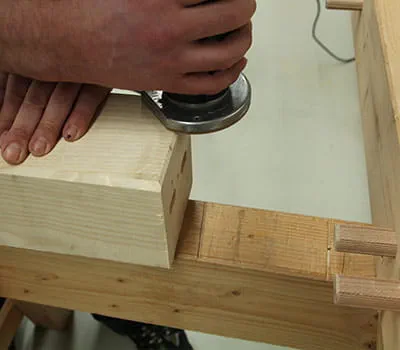

Fräsa snittkanterna
Sätt en 45° fasfräs i kantfräsen och bearbeta kanterna.
-
Fräsa snittkanterna
En dammsugare bör användas.
-

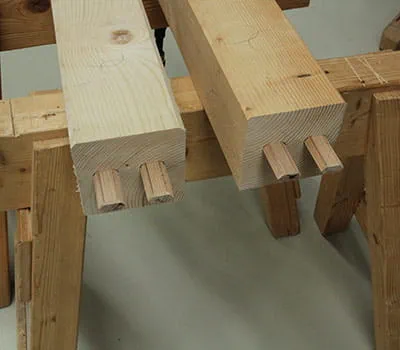

Sätta i brickorna
Sätt nu i brickorna. Använd lite PU-lim om så behövs.
-
Sätta ihop förbindningen
-
Sätta ihop förbindningen
-

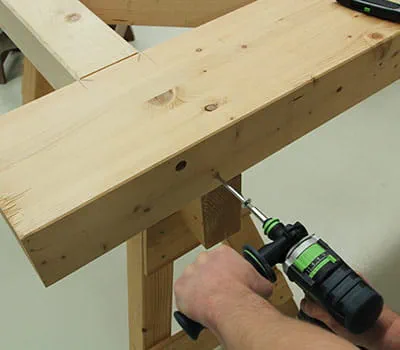

Skruva i skruvarna
Skruva ihop delarna för att få en stark och statiskt stabil förbindning.
-

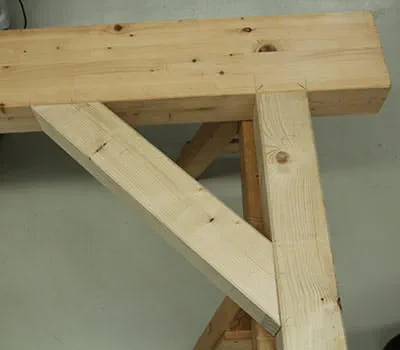

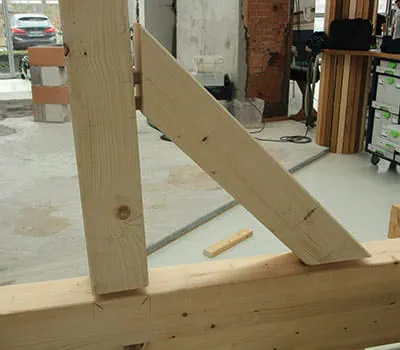

Färdig bjälkförbindning
Tack vare de platta pluggarna kan delarna positioneras exakt och arbetet går snabbt och enkelt.
-
Slutresultat
-
