Bygga en egen träbock med laxstjärtförbindning
Beskrivning
Träbockar med utåtställda ben är mycket stabila och tål höga belastningar. Men jämfört med andra modeller tar de stor plats vid transporter. Konstruktionen med laxstjärtförbindningar gör att de kan tas isär för att spara plats utan att stabiliteten försämras.
Materiallista
För två bockar behövs:
- Balkar, 80x160 massivt trä, längd 2 m, 1 st
- Ben, 60x80 massivt trä, längd 2 m, 4 st
- Tvärslåar, 19 mm 3-skiktsskiva, 120x300 mm, 4 st
- Skruvar, 5,0x50 mm, 16 st
Maskiner/tillbehör
Förbereda/ställa in
-
Förbereda materialet
Materialet på den här ritningen räcker till ett par träbockar.
-
Rita ut balkarna
De här träbockarna har en totallängd på 90 cm. Gör en axelmarkering för benens position 20 cm från varje ände. Vänta med att kapa balkarna för att kunna spänna fast de enskilda delarna bättre och säkrare.
-

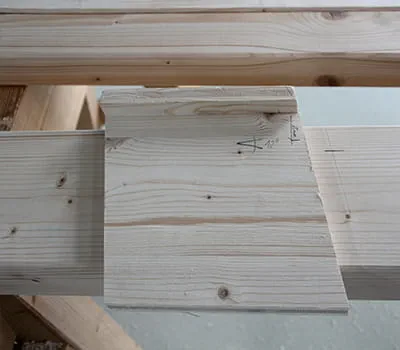

Markera balkarna för laxstjärtsfräsningen
Benen ställs ut i en vinkel på 12°. Vi har en schablon för att det ska bli lättare att markera.
Gör ytterligare en markering vid 35 mm på ritsen för att senare kunna lägga på schablonen.
Den här schablonen för laxstjärtsfräsning kommer från LIGNATOOL.
-

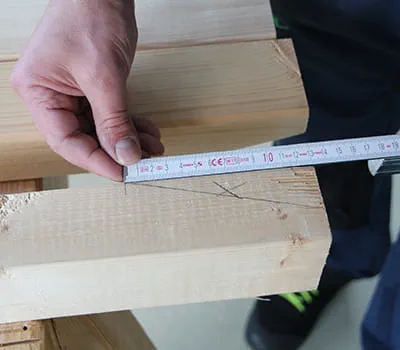

Markera för bockens ben
Den ände av benen som ligger mot balken ska fasas 15°. Markera benen för detta. Rita en kil med en kantlängd på 13x3,5 cm.
Tillvägagångssätt
-

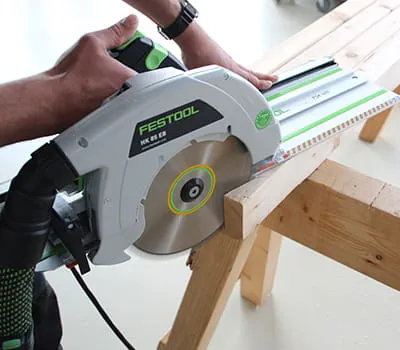

Såga till bockens ben
Såga till alla benen (6x8 cm) med cirkelsågen och monterad kap- och gerskena. Precis som med balkarna ska de två benparen inte kapas än.
-
Markera för laxstjärtstapparna på benens snittyta
Här i mitten 2 cm från änden
-

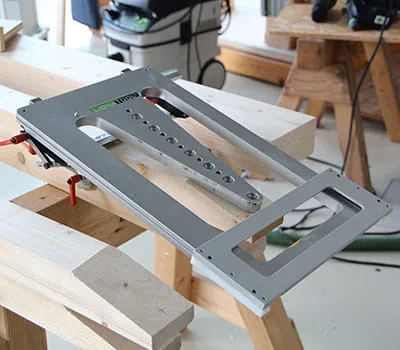

Lägga på schablonen
Lägg schablonen på markeringen och fixera den. Mer information om LIGNATOOL-systemet finns på: www.lignatool.at
-

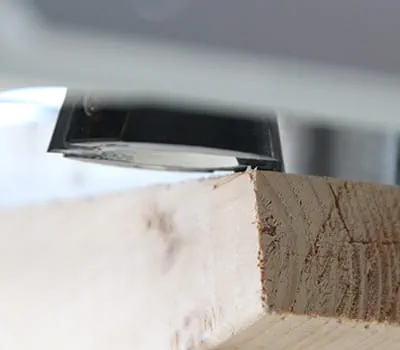

Ställa in djupet på handöverfräsen
Ställ in fräsen efter materialets övre kant och fixera.
-

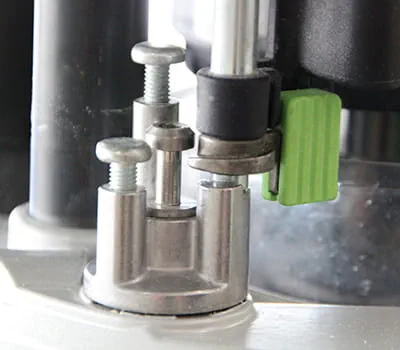

Vrida steganslaget till lägsta inställningen
I den här positionen kan man senare aktivera spärren för att koppla fast grundplattan på fräsenheten.
-

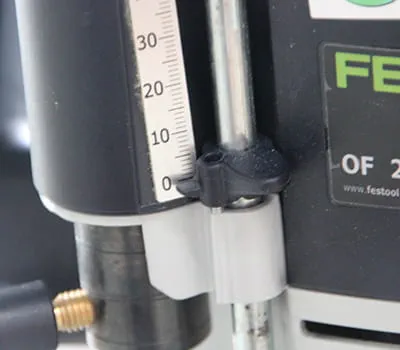

Nollställ djupanslagets visare.
-

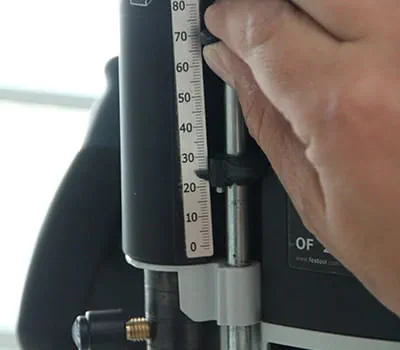

Ställa in fräsdjupet
Ställ in djupanslaget på 25 mm och fixera det.
-
Djupinställning
För handöverfräsen till det inställda djupet och aktivera excentern för att koppla djupanslaget och steganslaget. Öppna sedan klämman för fräsdjupet på handtaget. Nu kan det exakta djupet bekvämt ställas in med tolken och fininställningen.
-

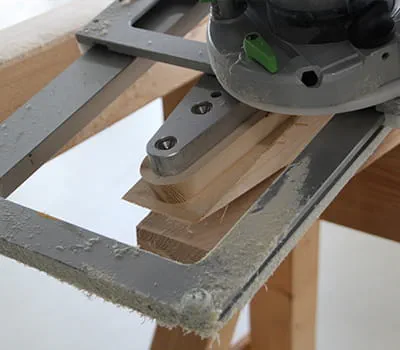

Fräsa laxstjärten
Fräs i alla fyra benen.
-
Lägga schablonen för tapphålsfräsningen på balken
Rikta och fixera frässchablonen.
-
Fräsa i balkarna
Fräs med det redan inställda djupet.
-
Kapa delarna
Som vi redan har nämnt bör man inte kapa balkarna innan man har fräst dem. Kapa nu även benen på mitten. Benens slutliga längd ska dock inte justeras exakt förrän benen har monterats.
-

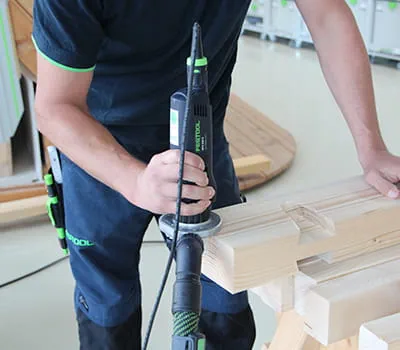

Fasa delarna
Fasa de tillsågade delarna och slipa dem om så behövs.
-

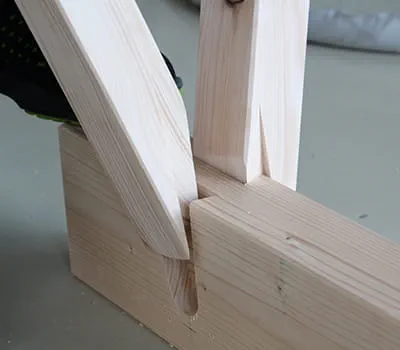

Montera benen
Montera benen och passa in dem med hjälp av en hammare.
-

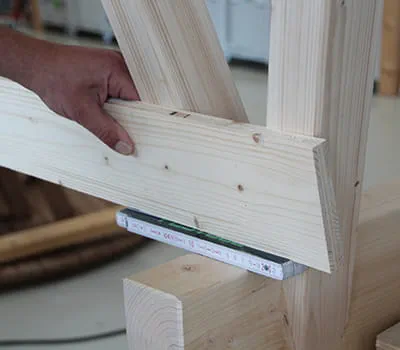

Lägga på tvärslån och markera
-

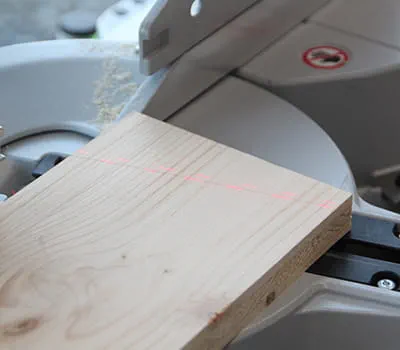

Såga till tvärslåarna med kapsågen
Rikta in brädorna med laserlinjen och kapa
-

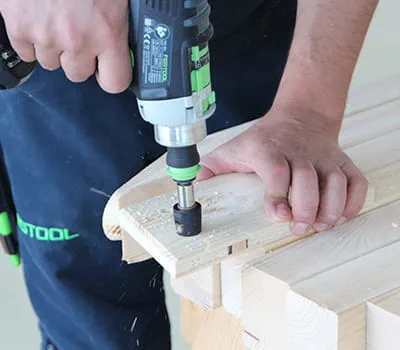

Förborra tvärslåarna
Förborra för skruvarna med borrförsänkaren.
-

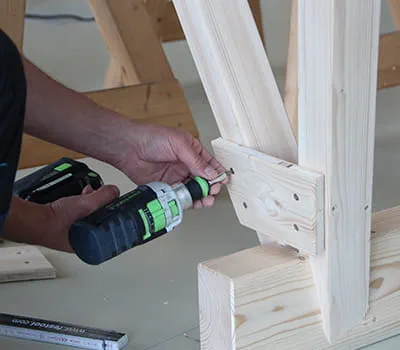

Montera tvärslåarna
Kontrollera att benen sitter tätt i fogen. OBS! Tvärslåarna ska monteras en liten bit ner från balken (här en tumstocksbredd).
-
Markera snitten på benen
Markera bockens höjd på benen med en skiva (här 75 cm)
-
Korta av benen med cirkelsågen och kap- och gerskenan
Sågen ska vara inställd på 12° lutning. Lägg an och kapa.
-

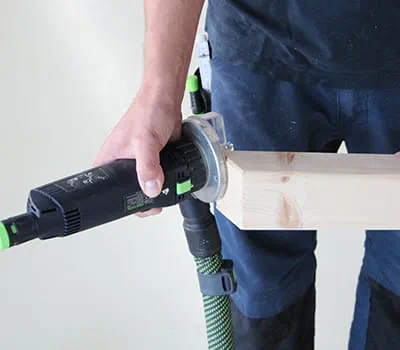

Fasa benen nedtill
Fräs snittkanterna nedtill på benen med kantfräsen.
-

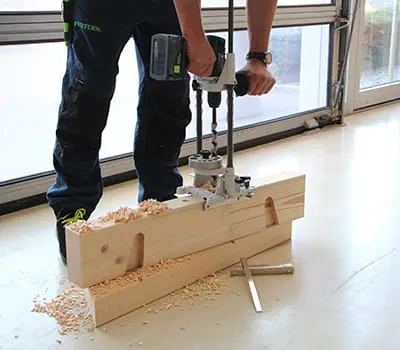

Tips: Göra några extra hål i balkarna
Med extra 20 mm-hål kan man använda MFT-spännsystemet. Hålen bör vara genomgående så att spånet kan falla ur nedåt.
-
Slutresultat
De färdiga träbockarna med ett fastspänt arbetsobjekt
-
