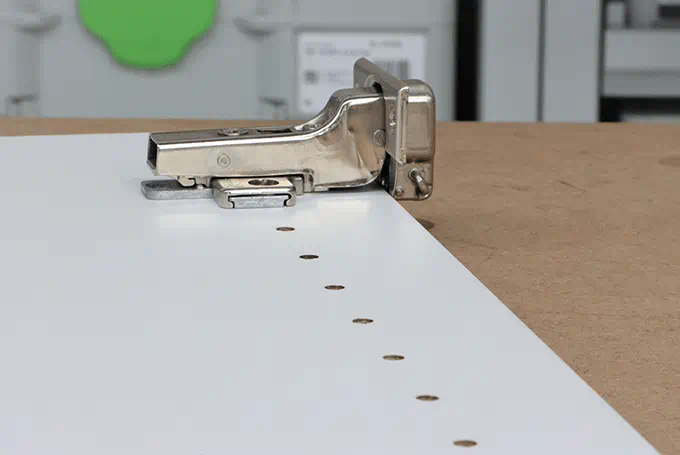

Borra hålrader med rälsanslag för handöverfräs
Beskrivning
Det fungerar för alla vanliga beslag som exempelvis:
- Gångjärn
- Hyllplan
- Bakstyckesinfästningar
- Förbindningsdelar
- Rullutdrag för lådor
Maskiner/tillbehör
Alternativa maskiner
Förbereda/ställa in
-
OBS!
Festool-systemet för borrning av hålrader är konstruerat så att man borrar bredvid hålradsskenan. Det är bara rälsanslagets indexbult som sitter i skenans hål.
Ställa in rälsanslaget:
Först måste rälsanslaget ställas in utan spelrum mot hålradsskenan.
Lägg då anslaget mot hålradsskenan och sätt indexbulten i ett av hålen. Minska spelrummet med de båda inställningsskruvarna tills anslaget rör sig så lätt och spelfritt som möjligt på hålradsskenan när spärrbulten låses upp.
-
Montera handöverfräsen på rälsanslaget:
- Den här åtgärden krävs för både OF 1010 och OF 1400!
- Montera den medföljande centreringsdornen i handöverfräsens spänntång.
- Sätt sedan handöverfräsen på rälsanslaget och centrera den genom att sätta i centreringsdornen i hålet i anslaget.
- Du kan låsa den där genom att dra åt fräsdjupets låsning tills spännelementen har fixerat grundplattan för OF 1010.
- OF 1400 skruvas fast direkt på rälsanslaget med M6x20-skruvarna.
- Sedan kan du ta ut centreringsdornen och använda ett borr för plugghål eller gångjärn.
-
Justera parallellanslagen:
Parallellanslagen måste ställas in före första användningen Ställ därför de justerbara stoppen på ”0” på skalorna (se pilen).
-
I det här läget ställer du in parallellanslagen på hålradsskenan, lossar skalans spärr med en 5 mm-insexnyckel och ställer in den så att parallellanslagets anslagsstift passar i rälsanslagets ursparning.
Dra sedan åt skalans spärr igen. Den här inställningen måste göras noggrant, eftersom dessa skalvärden sedan används för att ställa in hålradens avstånd från stommens kant!
-
Längdanslag:
Längdanslagen fästs i båda ändar av hålradsskenan.
Dessa har olika passtift för montering under skenan, så att olika avståndsmått ska kunna ställas in för positionen och borrningen av de första hålraderna.
-
Uppgifterna, som alltid syns från användarens håll, betyder för borrning av hålrader:
- ”32” = första hålet 32 mm från kanten.
- ”9,5” = första hålet 9,5 mm från kanten, till exempel för excenterförbindelser
- ”16” = första hålet 16 mm från kanten resp. exakt mellan två hål med 32 mm-avstånd, exempelvis för gångjärn i möbeldörrar.
- ” = ” detta tecken syns från skenans kant och används för att sätta ihop 2 hålradsskenor för längre hålrader och för att hålla 32 mm-måttet
Tillvägagångssätt
-
Borra hålraderna:
- Ställ in de justerbara stoppen på 37 mm för främre hålraden till slagdörrar och montera dem på hålradsskenorna.
- Skruva även fast längdanslagen med nödvändigt kantavstånd.
- Lägg an skenan med det övre längdanslaget intill stommens övre kant.
- Den fungerar också som referenskant för bakre hålraden som ska borras senare.
- Skjut nu skenan åt sidan tills de justerbara stoppens stift ligger an mot arbetsobjektets främre kant.
-
Vy underifrån:
1 = längdanslag
2 = parallellanslagets stift
3 = skruvtving för fixering av skenan
Säkra alltid skenan med skruvtvingarna för att hålraderna ska bli exakta!
-
- Sätt rälsanslaget med monterad handöverfräs på skenan så att indexbulten hamnar i det första hålet.
- Ställ in borrdjupet och välj varvtalssteg 6 på handöverfräsen.
- Borra det första hålet, lås sedan upp indexbulten med vippreglaget på anslaget och skjut fram fräsen till nästa position.
- Fortsätt att borra hela hålraden på samma sätt.
-
Ursparningen (pilen) i rälsanslaget kan användas för att borra hålgrupper.
-
På så sätt kan man exempelvis markera och borra hålrader med bara fyra hål.
-
Bakre hålraden
Exempel: Rullutdrag ska monteras i skåpsidorna. Därför beror bakre hålradens position på hålen i rullutdragen.- Ställ in sidoanslagens justerbara stopp på måttet X.
- Lägg skenan mot samma referenskant som för framsidan, och rikta in den parallellt med arbetsobjektets kant med de inställda parallellanslagen.
- Borra sedan bakre hålraden.
-
Borra för gångjärn i dörrfront:
- Borra hålen i dörren med ett lämpligt gångjärnsborr.
Ett 35 mm-borr för vanliga beslag levereras med hålrads-borrsystemet. - Ställ in varvtalet på steg 1–2 beroende på materialet i dörrfronten.
- Kontrollera borrdjupet på beslaget och ställ in det på handöverfräsen.
- Placera nu längdanslaget så att markeringen ”16” är läsbar och du kan borra mellan 2 hål i hålraden.
- Lägg dörrfronten mellan skåpsidorna för att markera önskad position för gångjärnen.
- Ställ nu in parallellanslagets justerbara stopp så att det blir tillräckligt med material över
(gångjärn D35 mm: 2 = 17,5 mm + 4 mm materialtjocklek i dörrfronten ger ett inställningsmått på 21,5 mm) - Lägg hålradsskenan på dörrfrontens insida och lägg den sedan mot övre referenskanten igen, precis som för sidoväggarna.
Rikta in parallellanslagen parallellt med skenan igen och fixera dem där med skruvtvingen. - Sätt handöverfräsen med indexbulten i positionen för gångjärnet som du markerade tidigare och borra.
- Gör likadant för det 2:a och eventuellt 3:e eller 4:e gångjärnet.
- Borra hålen i dörren med ett lämpligt gångjärnsborr.
-
