Kapa stora kakelplattor – kakelkapning i storformat

Kapa stora kakelplattor
Den som ska kapa stora kakelplattor kan ställas inför oanade utmaningar. Vilka verktyg och tillbehör som krävs för att arbetet ska gå smidigt får du veta i det här användningsexemplet.

    Beskrivning

    Plattsättare ställs ofta inför stora utmaningar med kakelplattor i storformat. Det är svårt att transportera plattorna från A till B eller så kanske de helt enkelt inte passar i kapmaskinen (torr/våt). Man kan visserligen kapa på fri hand med en vinkelslip, men det är omständligt och snitten blir ofta inte så snygga. Därför rekommenderar vi att man använder vår skenstyrda diamantkap, som dessutom kan anslutas till utsug och vars styrskena kan fästas på plattan med en dubbel vakuumlyft (GECKO). På så sätt kan man också jobba inomhus.

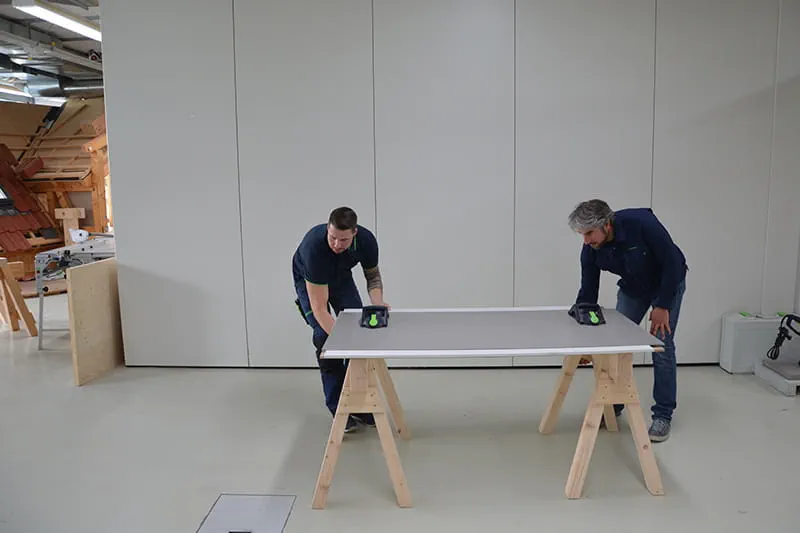

    Transportera stora kakelplattor

    Maskiner/tillbehör

    Alternativa maskiner

    Förbereda/ställa in

    • Innan man börjar arbeta med de stora plattorna måste man täcka golvet och se till att det finns tillräckligt med plats så att varken föremål eller kakelplattorna skadas. Dessutom ska man använda arbetsskydd. Skyddsglasögon och hörselskydd rekommenderas.

      +

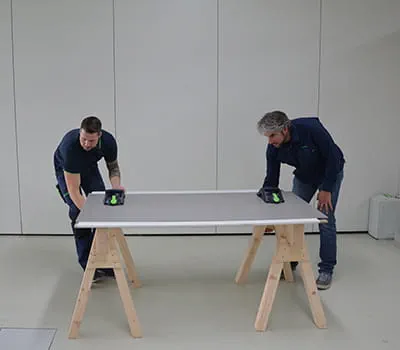

      Förbearbetning

    • För att lyfta de stora plattorna bör man använda en dubbel vakuumlyft (GECKO). Den underlättar lyft och transport av kaklet. Se till att ytan är dammfri för att garantera så bra vidhäftning som möjligt.

      +

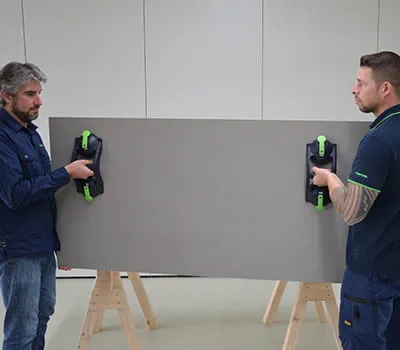

      Lyfta med GECKO

    Tillvägagångssätt

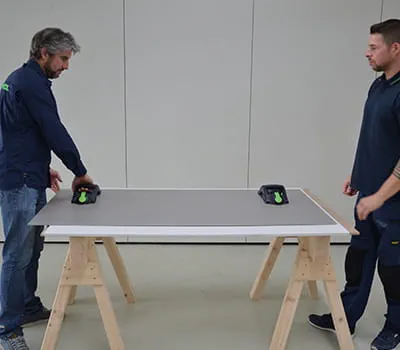

    • Lägg den stora plattan på ett lämpligt underlag. Använd GECKO för transporten.

      +
      Lägg den stora plattan på ett lämpligt underlag

    • Rita det önskade måttet och rikta in styrskenan efter markeringarna.

      +
      Rita måttet

    • Fäst styrskenan på ytan med GECKO.

      +
      Styrskena och GECKO

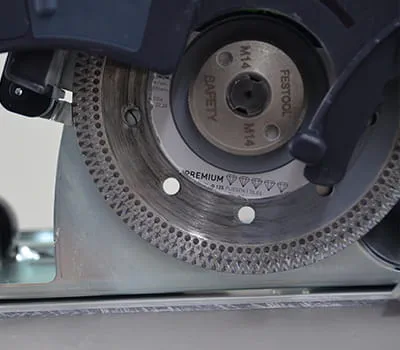

    • Ta diamantkapen DSC-AG 125 och se till att rätt diamantkapskiva är isatt (TL-D 125 Premium).

      +
      DSC-AG 125 med diamantkapskiva

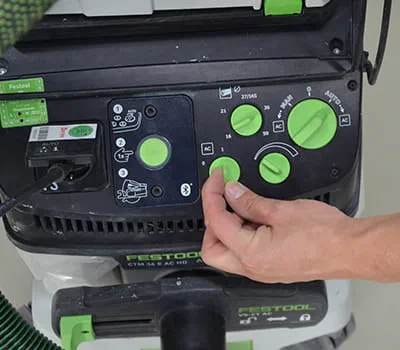

    • Anslut sedan diamantkapen till dammsugaren CTM 36 E AC. En 36-slang rekommenderas på grund av allt damm. Kontrollera att alla inställningar är korrekta (slangdiameter, AC-funktion ON, AUTO-läge).

      +
      CTM 36 E AC

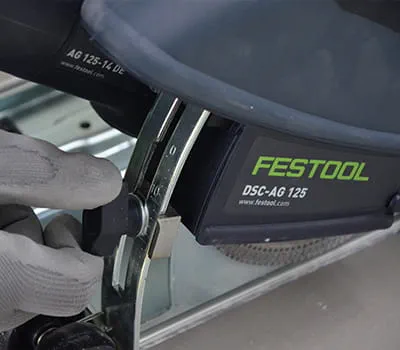

    • Ställ in önskat djup för kaklet som ska kapas.

      +
      Ställa in djupet

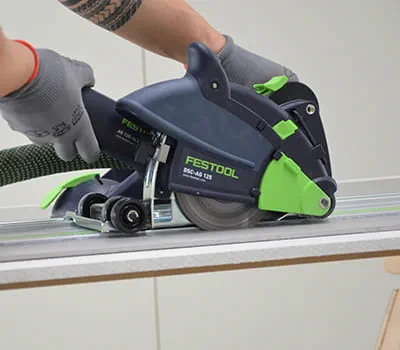

    • Lägg diamantkapen på styrskenan och starta den. Börja kapa och håll ett lagom matningstempo för att få ett så bra resultat som möjligt.

      +
      Kapa

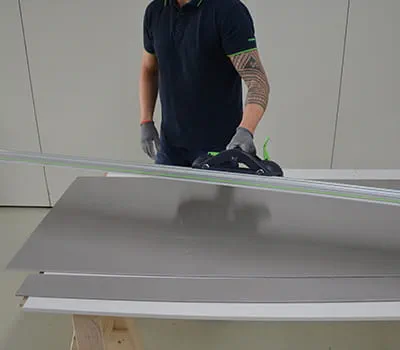

    • När kapningen är klar, lossa GECKO och ta bort styrskenan.

      +
      Lossa styrskenan

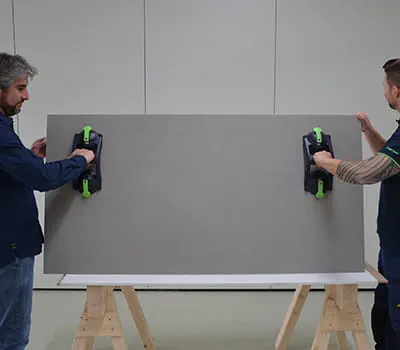

    • Nu kan den stora kakelplattan lyftas med GECKO och transporteras till ytan där den ska sättas upp. Lycka till med plattsättningen!

      +
      Lyfta kakel
